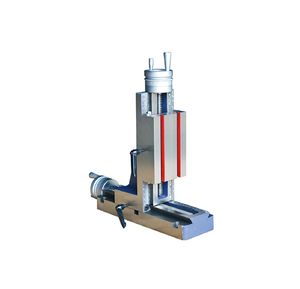

اسلاید ترکیبی عمودی ساده با دقت محور X-Z (اسلاید فرز عمودی بدون پایه ابزار)

توضیحات

1. ستون Z دندانه‌دار با دقت سنگ‌زنی شده

   ستون عمودی دارای راهنماهای دندانه‌دار با دقت کامل و نوارهای گیب قابل تنظیم برای حذف بازی است که حرکت عمودی نرم و دقت موقعیت‌یابی پایدار در بارهای برش سبک و متوسط را ارائه می‌دهد.
2. چرخ‌دنده‌های دستی کالیبره مستقل دوگانه

   چرخ‌دنده‌های دستی میکرومتر جداگانه برای محور افقی X و محور عمودی Z مجهز شده‌اند. نشانه‌های مقیاس واضح از تنظیم دستی فوق‌العاده دقیق پشتیبانی می‌کنند که برای حفاری دقیق سوراخ، فرزکاری سطحی و پردازش شیار کلید ایده‌آل است.
3. بدنه سخت تقویت‌شده چدن

   پایه چدنی یکپارچه و براکت عمودی مثلثی تقویت‌کننده لرزش‌گیری عالی و سختی ساختاری را فراهم می‌کنند و ثبات برش مداوم را در طول عملیات ماشین‌کاری مداوم تضمین می‌کنند.
4. پایه نصب با شیار طولانی جهانی

   پایه کشویی X پایین با شیارهای مستطیلی بلند ساخته شده است که نصب انعطاف‌پذیر بر روی زین‌های تراش، میزهای دریل و کارگاه‌های ماشین‌کاری سفارشی برای نوسازی چند صحنه را امکان‌پذیر می‌سازد.
5. دو گزینه اندازه استاندارد

   مدل 100 و مدل 150 دامنه‌های پردازش مختلفی را پوشش می‌دهند: دامنه حرکت X از 85 میلی‌متر تا 120 میلی‌متر و دامنه بلند کردن عمودی Z از 150 میلی‌متر تا 185 میلی‌متر، که با کارگاه‌های سرگرمی، کارگاه‌های تعمیر ماشین‌آلات و آزمایشگاه‌های آموزش فنی مطابقت دارد.
6. دامنه کاربرد وسیع

   مناسب برای اصلاح فرزکاری ثانویه تراش، حفاری عمودی قطعات کوچک، فرزکاری سطح صاف، ضربه زدن به پین، نگهداری تجهیزات و تجهیزات آموزشی ماشین‌کاری در مدارس فنی. پست‌های ابزار جداگانه می‌توانند بر روی ستون عمودی طبق نیازهای پردازش واقعی نصب شوند.

جدول مشخصات ابعاد کامل (واحد: میلی‌متر / کیلوگرم)

توضیحات پارامتر

1. A~L: نمای کلی، عرض ستون، ارتفاع کل، سوراخ نصب پایه و ابعاد ساختاری، ارجاع به نقشه‌های مهندسی 2D پیوست شده از جلو، کناره و بالا
2. حرکت X: حداکثر حرکت تغذیه افقی پایه اسلاید متقاطع پایین
3. حرکت Z: حداکثر حرکت بلند کردن عمودی ستون دو شیار
4. NW: وزن خالص یک مجموعه کامل کشویی عمودی X-Z ساده

قانون نام‌گذاری مدل

• 100 / 150: کد اندازه که عرض ستون عمودی را نشان می‌دهد و با ظرفیت بارگذاری و حرکت بلند کردن محور Z متفاوت است.
