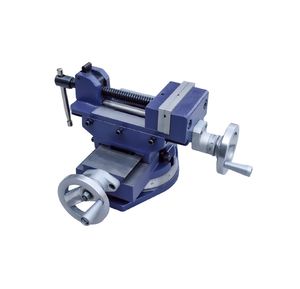

ویس فرز دقت ترکیبی دو محور X-Y با اندازههای ۴/۶/۸ اینچ و پایه چرخشی درجهبندی شده ۳۶۰ درجه
توضیحات
- مکانیزم اسلاید متقاطع دقیق تنظیم دو محور مستقل X/Yدو چرخ دستی میکرومتر فلزی جداگانه با حلقههای مقیاس حکاکی شده واضح، حرکت محورهای X و Y را به طور مستقل کنترل میکنند. تغذیه خطی دقیق به اپراتورها اجازه میدهد تا قطعات کار را در یک تنظیم واحد به چندین مختصات ماشینکاری منتقل کنند، که به طور چشمگیری کارایی حفاری چند سوراخ در دستههای کوچک را افزایش میدهد. حرکت X از 120~160mm و حرکت Y از 80~140mm بسته به اندازه مدل متغیر است.
- پایه چرخشی کامل با مقیاس درجهبندی شده 360 درجه و قفل مستقلپایه دایرهای زیرین با لیزر حکاکی شده با مقیاس زاویهای کامل برای خواندن بصری شهودی. یک پیچ قفل جانبی اختصاصی به طور محکم بدنه گیره را در هر زاویه چرخش افقی ثابت میکند و از ماشینکاری سطوح مایل و سوراخهای زاویهدار بدون نیاز به جداسازی و دوباره قفل کردن قطعات، پشتیبانی میکند و زمان تنظیم ابزار را به شدت کاهش میدهد.
- بدنه اصلی چدن ضد لرزش با دیواره ضخیم و تسکین تنشساختار چدن ضخیم به صورت یکپارچه تحت آنیلینگ چند چرخهای قرار میگیرد تا تنش انقباض داخلی را از بین ببرد. سختی ساختاری بالا لرزش برش را در حین فرز و حفاری جذب میکند و در برابر تغییر شکل دائمی مقاومت میکند تا دقت موقعیتیابی بلندمدت را حفظ کند.
- فکهای آلیاژی سخت شده و دقیقاً سنگزنی شده قابل تعویضفکهای ثابت و متحرک از فولاد کربنی با سختی بالا فورج شدهاند، کاملاً سخت شده و به دقت سنگزنی شدهاند تا سطح فوقالعاده صاف و موازی را حفظ کنند. سطوح داخلی دندانهدار ضد لغزش از لغزش قطعه کار تحت نیروی برش جلوگیری میکند؛ فکهای فرسوده میتوانند به طور جداگانه جدا و تعویض شوند تا هزینههای عملیاتی بلندمدت کارگاه کاهش یابد.
- سری کامل اندازههای چند اینچی برای تطابق کامل تجهیزاتسه مشخصات اصلی بالغ، شامل فرزهای میزی کوچک، ماشینهای فرز عمودی متوسط و تجهیزات فرز متعارف سنگین را پوشش میدهد. هر گیره در یک کارتن صادراتی مستقل ضد ضربه بستهبندی شده است تا سطوح راهنمای لغزش کالیبره شده را از آسیب خراش در حین حمل و نقل لجستیکی خارجی محافظت کند.
جدول مشخصات کامل ابعاد و عملکرد (واحد: میلیمتر / سانتیمتر / کیلوگرم)
| مدل | ارتفاع کلی عمودی | طول پایه چرخشی از جلو به عقب | طول خارجی کامل محور X | عرض خارجی لغزنده محور Y | عرض موثر فک | ارتفاع کارکرد فک عمودی | قطر خارجی چرخ دستی | ضخامت پایه لغزنده عرضی | حداکثر عرض خارجی پایه چرخشی | ارتفاع بدنه اصلی گیره | حداکثر حرکت محور X | حداکثر حرکت محور Y | تعداد در هر کارتن صادراتی | اندازه بسته بندی خارجی (طول×عرض×ارتفاع) | وزن خالص / وزن کل واحد تکی | قیمت |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ۴" | 164 | 210 | 208 | 113 | 110 | 34 | 80 | 106 | 180 | 46 | 120 | 80 | 1 | ۴۱×۳۶×۲۲ | 11.12 / 12.22 | — |
| ۶" | 178 | 230 | 245 | 135 | 135 | 40 | 80 | 106 | 204 | 46 | 150 | 110 | 1 | ۵۱×۴۰×۲۳ | 16 / 17 | — |
| ۸" | 195 | 285 | 284 | 165 | 165 | 54 | 80 | 106 | 248 | 46 | 160 | 140 | 1 | ۵۴×۴۱×۲۲ | 27 / 28 | — |
توضیحات پارامتر
- A: ارتفاع کلی عمودی کامل مجموعه گیره ترکیبی
- B: طول خارجی کلی از جلو به عقب پایه چرخشی دایرهای
- C: طول خارجی کامل ساختار حرکت لغزنده افقی محور X
- D: عرض خارجی محور Y از میز لغزنده طولی
- E: عرض فک قفل کننده مؤثر، شناسه مدل اندازه اینچی هسته
- F: ارتفاع عمودی سطح کار فک قفل کننده
- G: قطر خارجی چرخ دستی میکرومتر فلزی کالیبره شده
- H: ضخامت عمودی صفحه پایه هسته میز XY
- J: حداکثر عرض خارجی پایه چرخشی دایرهای
- K: ارتفاع عمودی فریم اصلی قفل کننده فک بالا
- حرکت X: حداکثر فاصله لغزشی افقی چپ و راست میز محور X
- حرکت Y: حداکثر فاصله لغزشی طولی جلو و عقب میز محور Y
- Qty/ctn: تعداد گیرهها بستهبندی شده در یک کارتن صادراتی (1 واحد در هر کارتن)
- NW/GW: وزن خالص گیره واحد / وزن ناخالص حمل و نقل
- اندازه بستهبندی: ابعاد خارجی کارتن محافظ صادراتی مستقل ضد ضربه
قانون نامگذاری مدل
[Jaw Inch Size]"- عدد اینچی نمایانگر عرض مؤثر فک قفل کننده است؛ 4" برای کارهای سبک ماشینکاری دریل میزی کوچک، 6"/8" برای ماشینکاری چند زاویهای در کارگاههای فرز متوسط و سنگین. این خط تولید به عنوان گیره فرز پایه چرخشی ترکیبی XY تعریف شده است.
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
