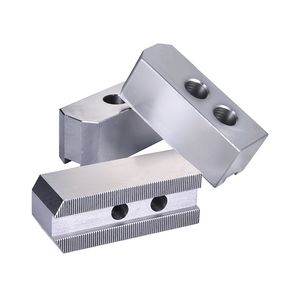

SJ Series Standard Soft Jaws for 3-Jaw Hydraulic Power Chucks

فک‌های نرم استاندارد سری SJ برای چاک‌های هیدرولیک ۳ فکی

فک‌های نرم استاندارد با کیفیت بالا و قابل ماشین‌کاری با گام دندانه 1.5×60°/3×60°، سطح قفل‌سازی قابل سفارشی‌سازی، ایده‌آل برای پرداخت دقیق و قفل‌سازی قطعات کار با شکل خاص.

دقت بالا

گواهی ISO/CE

دوام صنعتی

پشتیبانی OEM/ODM

تحویل سریع جهانی

خدمات پس از فروش حرفه‌ای

هم‌اکنون استعلام کنید مشاهده کاربردها

چاک تراش

محصولات

توضیحات

فک‌های نرم استاندارد سری SJ از فولاد کربن متوسط با کیفیت بالا ساخته شده‌اند که تحت درمان سخت‌کردن و تمپرینگ قرار گرفته‌اند، این فک‌ها لوازم جانبی ضروری برای چاک‌های هیدرولیک 3 فکی در ماشین‌کاری دقیق هستند.

سطح قفل‌کردنی قابل ماشین‌کاری اجازه شکل‌دهی سفارشی برای تطابق با پروفیل‌های نامنظم قطعه کار را می‌دهد و اطمینان حاصل می‌کند که تماس کامل و توزیع یکنواخت نیروی قفل‌کردن وجود دارد.
طراحی‌های استاندارد دندانه‌دار با گام 1.5×60° و 3×60° کاملاً با تمام چاک‌های هیدرولیک 3 فکی 5-21 اینچی موجود در بازار سازگار است.
سوراخ‌های نصب و سطوح دندانه‌دار با دقت ماشین‌کاری شده، تناسب کامل با بدنه چاک را تضمین می‌کند و دقت و تکرارپذیری بالای قفل‌کردن را تضمین می‌کند.
سختی متوسط (HRC 28-32) قابلیت ماشین‌کاری عالی را فراهم می‌کند در حالی که استحکام و مقاومت در برابر سایش کافی را حفظ می‌کند.
در اندازه‌های مختلف موجود است تا با مشخصات چاک‌های مختلف مطابقت داشته باشد و تمام نیازهای ماشین‌کاری دقیق رایج را پوشش دهد.
طراحی قابل تعویض استاندارد امکان تعویض و تنظیم سریع را فراهم می‌کند و زمان خرابی را کاهش داده و کارایی تولید را بهبود می‌بخشد.

جدول مشخصات کامل (واحد: mm / kg)

مدل	اس1	اس2	اس3	اس4	اس5	اس6	اس7	اس8	اس9	S10	وزن (کیلوگرم)
اس‌جی-05	62	25	30	10	4.5	10	14	38	M8	1.5×60°	0.8
اس‌جی-06	73	31	36	12	5	15	20	38	M10	1.5×60°	1.5
اس‌جی-08	95	35	38	14	5	24	25	46	M12	1.5×60°	2.4
اس‌جی-10	110	40	42	16	5	30	30	50	M12	1.5×60°	3.6
اس‌جی-12کی	129	50	50	21	6	39	30	50	M16	1.5×60°	6.3
اس‌جی-12اس	129	50	50	18	6	39	60	50	ام۱۴	1.5×60°	6.5
اس‌جی-15اس	165	62	62	25.5	8	37	43	85	M20	1.5×60°	12.5
اس‌جی-21اس	180	65	70	25	9	40	60	80	M20	۳×۶۰°	15.8

توضیحات پارامتر

S1-S9: ابعاد کلی و ابعاد نصب (واحد: میلی‌متر)، مطابق با نقشه‌های مهندسی
S10: مشخصات گام دندانه فک، پارامتر کلیدی برای سازگاری چاک
وزن: وزن خالص هر فک (واحد: کیلوگرم)
نام‌گذاری مدل: شماره نشان دهنده اندازه چاک مطابقتی است (به عنوان مثال، SJ-08 = برای چاک هیدرولیکی 8 اینچی)
پسوند S/K: S = ارتفاع استاندارد، K = ارتفاع بلند

کاربردها

ماشین‌کاری CNC

ایده‌آل برای عملیات تراش CNC، فرز و مراکز ماشین‌کاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین می‌کند.

آزمایشگاه‌های کنترل کیفیت

مناسب برای بخش‌های بازرسی کیفیت و آزمایشگاه‌های کالیبراسیون، که داده‌های اندازه‌گیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه می‌دهد.

ساخت قالب و قالب‌سازی

مناسب برای کارگاه‌های قالب و قالب‌سازی، جایی که ابزارها و گیج‌های با دقت میکرونی برای ماشین‌کاری حفره‌های پیچیده و بازرسی نهایی ضروری هستند.

پروژه‌های OEM/ODM

راه‌حل‌های قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازه‌گیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه می‌دهند.
