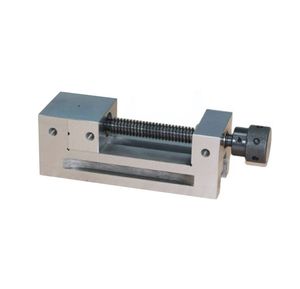

گیره ساز ابزار دقت فوقالعاده فولاد سخت شده کامل سری QGG
توضیحات
- بدنه یکپارچه کاملاً سختشده از فولاد آلیاژی فوقالعاده پایدارتولید از یک تکه فولاد جامد، بهطور کلی به سختی HRC58-62 سخت شده و با درمان پیرسازی با دماهای پایین برای قفل کردن پایداری ابعادی درازمدت مطابقت دارد. تحمل سطح صاف و موازی در کل حرکت کنترل شده در محدوده 0.003 میلیمتر، که نیازهای دقیق سختگیری سطح و ماشینکاری تخلیه الکتریکی را برآورده میکند.
- پیچ پیشرانده ضد سایش با دقت خود قفلشوندهپیچ دندانهای با دقت بالا و پوشش ضد سایش، با عملکرد خود قفلشونده داخلی برای جلوگیری از شل شدن نیروی قفلکردن در حین سنگزنی/پردازش EDM بدون وقفه. دکمه چرخشی دندانهدار تنظیم دستی دقیق بدون لغزش را فراهم میکند و نیروی قفل نرم یکنواختی را برای جلوگیری از آسیب به قطعات کار حساس و کوچک ارائه میدهد.
- پایه نصب استاندارد T-slot یکپارچهشیار نصب T شکل در پایین، بهطور جهانی با میزهای کار همه دستگاههای سنگزنی سطح اصلی، تجهیزات EDM و ماشینهای حکاکی CNC کوچک سازگار است و نیازی به صفحه تبدیل اضافی برای جداسازی و نصب سریع گیره ندارد.
- سری کامل چند سایز پوششدهنده تمام سناریوهای ماشینکاری دقیقپوششدهنده پردازش قطعات میکروسکوپی (QGG25/33/38)، پردازش قالبهای دقیق استاندارد (QGG50~QGG100) و قفلکردن قالبهای بزرگ (QGG125/QGG150/QGG200). مدلهایی با پسوند "A" نسخههای باز شدن گسترشیافته با حرکات حداکثر فک طولانیتر برای قالبهای دقیق بزرگمقیاس هستند.
- فکهای دقیق سختشده و قابل جدا شدنفکهای قفلکننده بهطور کامل سخت شده و با دقت سنگزنی شدهاند؛ فکهای محافظ نرم مسی/آلومینیومی سفارشی میتوانند جایگزین شوند تا قطعات کار پوششدار، دیوار نازک و حساس را بدون خراش سطحی قفل کنند.
جدول مشخصات ابعاد کامل (واحد: میلیمتر)
| مدل | عرض فک B | ارتفاع عمودی فک H | حداکثر باز شدن فک Smax | طول کلی L | قیمت |
|---|---|---|---|---|---|
| QGG25 | 25 | 12 | 17 | 57 | — |
| QGG33 | 33 | 12 | 20 | 57 | — |
| QGG38 | 38 | 12 | 21 | 57 | — |
| QGG38A | 38 | 12 | 35 | 72 | — |
| QGG50 | 50 | 25 | 65 | 155 | — |
| QGG60 | 60 | 25 | 55 | 110 | — |
| QGG63 | 63 | 32 | 85 | 190 | — |
| QGG73 | 73 | 35 | 100 | 210 | — |
| QGG80 | 80 | 40 | 100 | 220 | — |
| QGG88 | 88 | 40 | 125 | 250 | — |
| QGG100 | 100 | 45 | 125 | 260 | — |
| QGG125 | 125 | 50 | 160 | 300 | — |
| QGG125A | 125 | 50 | 210 | 350 | — |
| QGG150 | 150 | 50 | 175 | 315 | — |
| QGG200 | 200 | 55 | 210 | 350 | — |
توضیحات پارامتر
- B: عرض فک مؤثر، ابعاد اصلی برای طبقهبندی مدل
- H: ارتفاع عمودی سطح کار فک
- Smax: حداکثر فاصله باز شدن قابل تنظیم فک متحرک
- L: طول کلی بیرونی مجموعه گیره کامل
- قیمت: میدان محفوظ برای قیمتگذاری واحد
قانون نامگذاری مدل
QGG[Jaw Width][A Extended Stroke Suffix]- QGG: کد سری انحصاری برای سازنده ابزار سنگ زنی دقیق گیره
- مقدار عددی: ابعاد عرض فک (واحد: میلیمتر)
- پسوند "A": نسخه بهروزرسانی شده با طول باز شدن افزایش یافته و بدنه کلی طولانیتر
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
