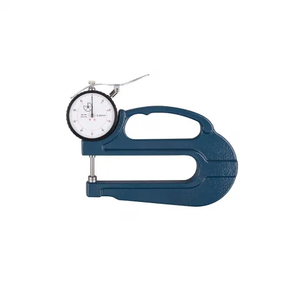

گیج ضخامت دایال حرفه‌ای با عمق 120 میلی‌متر | محدوده 0-20 میلی‌متر | دقت بالا 0.01 میلی‌متر | نوک‌های سرامیکی صاف مقاوم در برابر سایش 10 میلی‌متر

توضیحات

I. تحلیل عمیق محصول

در محیط‌های تولید با حجم بالا، تأیید ضخامت یکنواخت فلزات ورقه‌ای، اکستروژن‌های پلیمری و مواد کامپوزیت برای حفظ کیفیت محصول و یکپارچگی ساختاری بسیار مهم است. در حالی که کالیپرهای دستیکالیپرهابرای اندازه‌گیری لبه‌ها کافی هستند، آن‌ها اغلب در ارائه خوانش‌های دقیق بر روی بدنه صاف یک قطعه کار بزرگ مشکل دارند، جایی که لبه‌های تیز، انحنا یا بازگشت ماده می‌تواند نتایج را منحرف کند. اینگیج ضخامت دایال دقیق (سری H-530)این مشکل را با طراحی قاب C با دوام و ارگونومیک حل می‌کند که یکعمق گلو 120 میلی‌متررا فراهم می‌کند و به اپراتورها اجازه می‌دهد مواد ضخیم یا عریض را به داخل بکشند تا اندازه‌گیری ضخامت واقعی و نماینده‌ای داشته باشند.

هسته قابلیت اطمینان این گیج در ترکیب یک قاب بلند و سطوح تماس با کیفیت بالا نهفته است. مجهز بهنوک‌های اندازه‌گیری سرامیکی مسطح با قطر 10 میلی‌متر، این ابزار از نقاط تماس فولادی یا کاربیدی سنتی بهتر عمل می‌کند. سطح سرامیکی به‌طور فوق‌العاده‌ای سخت، غیرمغناطیسی و بسیار مقاوم در برابر سایش است. این اطمینان می‌دهد که حتی هنگام اندازه‌گیری مواد ساینده مانند فیبر شیشه‌ای بدون پوشش، مقواهای خشن یا سطوح رنگی لعابی پخته شده، گیج دقت 0.01 میلی‌متر خود را برای سال‌ها بدون آسیب یا خراش بر روی قطعه کار حفظ می‌کند. قاب بزرگ 58 میلی‌متر یک میدان دید وسیع و آسان برای خواندن را ارائه می‌دهد و خستگی اپراتور و خطاهای خواندن را در طول بررسی‌های کیفیت خط تولید تکراری به حداقل می‌رساند.

II. مشخصات فنی و تنوع مدل‌ها

سری H-530 در چندین پیکربندی مختلف برای سازگاری با استانداردهای ضخامت متریک و امپریال موجود است. همه واریانت‌ها از همان کیفیت ساخت ممتاز برخوردارند و دارای همان سطوح اندازه‌گیری سرامیکی 10 میلی‌متر، قاب نمایش 58 میلی‌متر و عمق اندازه‌گیری 120 میلی‌متر سخاوتمندانه هستند.

در زیر پارامترهای دقیق برای پیکربندی‌های استاندارد ما آمده است:

توجه: عمق اندازه‌گیری 120 میلی‌متر یک تمایز کلیدی این سری است. این به اپراتورها اجازه می‌دهد ضخامت را در داخل محیط مواد بزرگ به خوبی بررسی کنند و از اثرات لبه‌پیچ، لبه‌های تیز یا تاب‌خوردگی که معمولاً اندازه‌گیری‌های فقط لبه‌ای را که با ورنیه‌های استاندارد انجام می‌شود، بی‌اعتبار می‌کند، جلوگیری کنند.کالیپرها.

III. سوالات متداول (FAQ)

سوال 1: مزیت اصلی عمق اندازه‌گیری 120 میلی‌متر چیست؟
پاسخ:عمق 120 میلی‌متر به شما این امکان را می‌دهد که از لبه‌های آسیب‌دیده یا نامنظم یک قطعه کار عبور کنید. به عنوان مثال، هنگام اندازه‌گیری یک ورق بزرگ آلومینیوم نورد شده یا یک سینی پلاستیکی قالب‌گیری شده، لبه‌ها اغلب دارای لبه‌های تیز، برجستگی‌ها یا تاب‌خوردگی‌های جزئی هستند. با کشیدن گیج 120 میلی‌متر به داخل، می‌توانید ضخامت واقعی، یکنواخت و بدون تنش بدنه صاف ماده را اندازه‌گیری کنید. این یک نقطه داده بسیار دقیق‌تر و معتبرتر برای گزارش‌های کنترل کیفیت شما نسبت به یک اندازه‌گیری ساده لبه‌ای فراهم می‌کند.

سوال 2: چرا از نوک‌های اندازه‌گیری سرامیکی به جای نوک‌های فلزی استفاده می‌شود؟
پاسخ:نوک‌های سرامیکی سه مزیت بی‌نظیر ارائه می‌دهند:1) اندازه‌گیری بدون خراش:سرامیک بسیار سخت است اما اصطکاک بسیار کمی در برابر فلزات و پلیمرها دارد. این باعث نمی‌شود که خراش، فرورفتگی یا علامت‌های فرورفتگی بر روی سطوح رنگی حساس، پوشش‌های شفاف خودرویی یا پلاستیک‌های نرم باقی بگذارد.2) مقاومت برتر در برابر سایش:سرامیک بسیار مقاوم در برابر سایش است. بر خلاف نوک‌های فولادی که می‌توانند پس از آزمایش‌های مکرر مواد ساینده مانند مقوا یا کامپوزیت‌های پشتی‌دار با کاغذ سنباده، نقاط صاف ایجاد کنند، سرامیک برای مدت طولانی به‌طور کامل صاف باقی می‌ماند.3) ثبات حرارتی:سرامیک‌ها دارای نرخ انبساط حرارتی بسیار پایینی هستند که از تغییرات ابعادی ناشی از نوسانات دمای کارگاه جلوگیری می‌کند و بدین ترتیب دقت 0.01 میلی‌متر را پایدار می‌سازد.

سوال 3: چگونه می‌توانم قبل از اندازه‌گیری یک دسته نمونه‌ها، گیج را صفر کنم؟
پاسخ:صفر کردن بسیار سریع است. به سادگی اهرم بالابر را در بالای گیج فشار دهید تا نوک اندازه‌گیری بالایی بالا برود. هر دو سطح سرامیکی را با یک پارچه نرم تمیز کنید، سپس به آرامی نوک را بر روی یک بلوک گیج مرجع با ضخامت شناخته‌شده یا یک شیم استاندارد کالیبراسیون قرار دهید. اگر نشانگر اصلی دقیقاً بر روی علامت "0" قرار نگیرد، به سادگی قاب خارجی 58 میلی‌متری را بچرخانید تا "0" به‌طور کامل با نشانگر هم‌راستا شود. اکنون ابزار برای بازرسی سریع دسته‌ای کالیبره شده است.

سوال 4: آیا این گیج می‌تواند به‌طور دقیق مواد نرم یا انعطاف‌پذیر مانند لاستیک و فوم را اندازه‌گیری کند؟
پاسخ:بله. این گیج دارای یک مکانیزم بالابر فنری دقیق است که نیروی اندازه‌گیری یکنواخت و متعادلی را اعمال می‌کند. این فشار بیش از حدی مانند میکرومترهای مکانیکی سنگین وارد نمی‌کند. این طراحی اطمینان می‌دهد که به آرامی با مواد نرم مانند ورق‌های لاستیکی، فوم EVA، چرم یا کاغذ ضخیم تماس می‌گیرد، بدون اینکه آن‌ها را فشرده یا فرورفتگی کند. این تضمین می‌کند که شما ضخامت فیزیکی واقعی را می‌خوانید نه یک اندازه‌گیری تغییر شکل یافته.

سوال 5: روال نگهداری مناسب برای این گیج چیست؟
پاسخ:نگهداری از گیج بسیار ساده است. پس از هر بار استفاده، از یک پارچه تمیز و بدون پرز برای پاک کردن نوک‌های سرامیکی 10 میلی‌متری و انویل پایین استفاده کنید تا هرگونه گرد و غبار، مایعات برش یا باقی‌مانده‌های چسب را از بین ببرید.هرگزاز ترکیبات تمیزکننده ساینده یا حلال‌های اسیدی قوی روی سطوح سرامیکی استفاده نکنید، زیرا این کار می‌تواند به سطح صیقلی آنها آسیب برساند. ابزار را در محیطی خشک و با دمای کنترل‌شده نگهداری کنید تا از زنگ‌زدگی دنده‌های فولادی داخلی جلوگیری شود. از باز گذاشتن اهرم بلند کردن تحت کشش مداوم فنر در زمان عدم استفاده خودداری کنید تا عمر فنر به حداکثر برسد.

IV. کاربردها

• ساخت ورق و فویل فلزی: بازرسی دقیق ضخامت صفحات آلومینیومی، فویل مسی، شیم‌های فولادی و ورق‌های فلزی نورد شده که در تولید استفاده می‌شوند.

• تولید خودرو: اندازه‌گیری گسکت‌ها، صفحات کلاچ، لایه‌های لنت ترمز و ضخامت تریم داخلی قالب‌گیری شده در حین تولید و بازرسی نهایی.

• اکستروژن پلاستیک و پلیمر: بررسی ضخامت یکنواخت لوله‌های PVC، فیلم‌های ورق پلاستیکی و اجزای پوشش پلیمر قالب‌گیری شده.

• صنعت کاغذ و بسته‌بندی: تأیید ضخامت مقوای موج‌دار سنگین، لاینر بورد، فوم بسته‌بندی و بسته‌بندی کاغذ لمینت شده.

• بازرسی اجزای هوافضا: در آزمایشگاه‌های کیفیت برای بررسی ضخامت پنل‌های کامپوزیت فیبر کربن، ساختارهای هانی‌کامب با روکش آلومینیومی و پوشش‌های داخلی سبک استفاده می‌شود.

• تأسیسات نگهداری و تعمیر: ارزیابی ضخامت باقی‌مانده دیوارهای فلزی فرسوده، محافظ‌های ماشین و شیم‌های ساختاری برای تصمیم‌گیری در مورد تعویض یا قابلیت استفاده مجدد.

V. استفاده‌های صنعتی

• تضمین کیفیت (QA) و کنترل کیفیت ورودی (IQC): ابزاری ضروری در میز آزمایشگاه QA. از آن برای تأیید دقیق ضخامت مواد اولیه قبل از آزادسازی آنها به خط تولید استفاده می‌شود و اطمینان حاصل می‌کند که تأمین‌کنندگان مطابقت دارند.

• کنترل فرآیند خط تولید: در نزدیکی آسیاب‌های نورد، پرس‌های ضربه‌ای یا ماشین‌های قالب‌گیری تزریقی پلاستیک قرار دارد و اپراتورها از آن برای بازرسی‌های سریع در خط استفاده می‌کنند و اطمینان حاصل می‌کنند که ضخامت مواد در محدوده‌های مهندسی دقیق باقی بماند.

• مهندسی بسته‌بندی: به طور گسترده‌ای برای آزمایش درجات تخته برای تولید کارتن استفاده می‌شود. عمق 120 میلی‌متری اطمینان می‌دهد که آزمایش روی سطح صاف مقوا انجام می‌شود، نه لبه‌های خرد شده یا چین‌خورده.

• آزمایشگاه‌های تحقیق و توسعه (R&D): در علم مواد برای اندازه‌گیری تغییر شکل یا ورم نمونه‌های آزمایشی پس از قرار گرفتن در معرض تنش‌های محیطی، چرخه‌های دما یا آزمایش کششی استفاده می‌شود.

VI. دقت و اصول کار (دقت و مکانیک)

سری H-530 به دقت0.01 میلی‌متر (0.001 اینچ) دقترا از طریق یک سیستم تقویت مکانیکی با دقت مهندسی شده به دست می‌آورد. زمانی که نوک اندازه‌گیری سرامیکی با ماده تماس می‌گیرد، یک سیستم دنده داخلی بسیار دقیق این جابجایی خطی میکرو را به یک چرخش قابل توجه و وسیع از نشانگر اصلی تبدیل می‌کند.

این طراحی مکانیکی مزایای عمیقی نسبت به گزینه‌های دیجیتال ارائه می‌دهد. این سیستم کاملاًعاری از الکترونیکعمل می‌کند، به این معنی که هیچ تأخیری در صفحه نمایش، هیچ وابستگی به باتری و هیچ تداخلی از میدان‌های الکترومغناطیسی قوی که معمولاً در نزدیکی کوره‌های القایی، ماشین‌های جوشکاری یا موتورها وجود دارد، ندارد. حرکت با یک اهرم بلند کردن با عملکرد نرم همراه است که تضمین می‌کند نیروی اندازه‌گیری ثابت و ملایم باقی بماند. این ثبات برای دستیابی به تکرارپذیری بی‌نقص در هزاران بازرسی متوالی حیاتی است و اطمینان حاصل می‌کند که فرآیند تولید شما به دقت کنترل می‌شود.

VII. کالیبراسیون و نگهداری

برای اطمینان از اینکه هر گیج برای استفاده صنعتی سخت آماده است، سری H-530 به دقت پیش‌کالیبره شده است بر اساسبلوک‌های گیج درجه 0 و درجه 1 تأیید شدهدر کارخانه ما. برای حفظ این عملکرد صنعتی در بلندمدت در تأسیسات خود، به این پروتکل‌های کالیبراسیون و نگهداری پایبند باشید:

1. تأییدیه روزانه قبل از شیفت: در ابتدای هر شیفت، از یک بلوک گاز استاندارد (مانند یک بلوک 10 میلی‌متری یا 1 اینچی) برای بررسی نقطه صفر استفاده کنید. در صورت لزوم، حلقه بیرونی را بچرخانید تا علامت "0" را به نشانگر هم‌راستا کنید.

2. کالیبراسیون دوره‌ای آزمایشگاه متروئولوژی: در سیستم‌های کیفیت ISO 9001 یا IATF 16949، شما باید این ابزار را به یک آزمایشگاه کالیبراسیون معتبر و دارای گواهینامه ارسال کنید تا هر 6 تا 12 ماه یک بار، بسته به شدت شرایط عملیاتی شما، یک ممیزی کامل عملکرد انجام شود.

3. تمیز کردن سطوح سرامیکی: سطوح صاف سرامیکی و سندان فلزی را به طور منظم با استفاده از یک پارچه نرم و خشک تمیز کنید. اگر بقایای چسبنده وجود دارد، از مقدار کمی الکل ایزوپروپیل استفاده کنید.به شدت ازاستفاده از فایل‌ها، کاغذ سنباده یا هر ماده ساینده دیگر بر روی سرامیک خودداری کنید، زیرا این کار دقت سطح صاف را از بین می‌برد.

4. حفاظت از دنده داخلی: در حالی که گیج بسیار مقاوم است، اما یک مکانیزم دقیق است. هرگز اهرم بلند کردن را فراتر از حداکثر محدودیت حرکت آن فشار ندهید، زیرا این کار می‌تواند دنده‌های داخلی را خراب کند. همیشه گیج را در کیس محافظ پددار خود نگه دارید تا از افتادن تصادفی و گرد و غبار محافظت شود.
