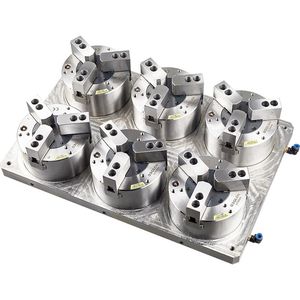

چاک قدرت پنوماتیک عمودی ۳ دهانهای سری PL چند ایستگاهی
توضیحات
- طراحی یکپارچه چند ایستگاهی امکان فکگیری همزمان 6 قطعه کار در یک تنظیم را فراهم کرده و به طور قابل توجهی کارایی تولید را بهبود میبخشد و زمان غیر برش را کاهش میدهد.
- طراحی خودمرکزی 3 فکی دقت بالای مرکزیت و توزیع یکنواخت فشار فک را برای هر ایستگاه تضمین میکند.
- سیستم محرک پنوماتیک یکپارچه کل ایستگاهها را قادر میسازد که فکگیری و آزادسازی سریع همزمان داشته باشند و عملیات را سادهتر میکند.
- پایه یکپارچه با استحکام بالا عملکرد عالی در جذب ارتعاش را فراهم میکند و کیفیت ماشینکاری پایدار برای تمام قطعات کار را تضمین میکند.
- ابعاد نصب استاندارد با اکثر میزهای کار مراکز ماشینکاری CNC سازگار است و نصب و نگهداری آسان دارد.
- چاکها و راهنماهای سختشده مقاومتی برتر در برابر سایش و عمر طولانی را ارائه میدهند.
جدول مشخصات کامل (واحد: میلیمتر / کیلوگرم)
ابعاد کلی و نصب
| مدل | A | B | C | D | E | F | H | I | J | L | N | پ | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 600 | 400 | 190 | 110 | 210 | 95 | 31 | 80 | 150 | 39 | ۶-M8 | 57 | 18 |
| PL-08 | 760 | 500 | 240 | 140 | 260 | 120 | 31 | 91 | 165 | 43 | ۶-M8 | 68 | 25 |
پارامترهای عملکرد
| مدل | نیروی فشردهسازی (کیلوگرمفورس) پنوماتیک 6 بار | قطر کورس دهانه (میلیمتر) | قطر فیکسچر (میلیمتر) | حداکثر فشار پنوماتیک (بار) | وزن (کیلوگرم) | قیمت | |
|---|---|---|---|---|---|---|---|
| حداکثر (میلیمتر) | حداقل (میلیمتر) | ||||||
| PL-06 | 2140 | 5.2 | 168 | 23 | 7 | 16 | |
| PL-08 | 3300 | 6.3 | 210 | 30 | 7 | 28 |
توضیحات پارامتر
- A/B/C/D/E/F/H/I/J/L/N/p/Q: ابعاد کلی و ابعاد نصب (واحد: میلیمتر)، مطابق با نقشههای مهندسی
- نیروی گیره: نیروی گیره در هر ایستگاه تحت فشار هوای کاری استاندارد (۶ بار)
- قطر حرکت فک: حداکثر فاصله حرکتی هر فک
- قطر چاک: حداکثر و حداقل قطر قطعه کار که میتواند در هر ایستگاه گیره شود
- حداکثر فشار پنوماتیک: حداکثر فشار هوای عملیاتی مجاز
- وزن: وزن خالص مجموعه گیره چند ایستگاهی کامل (واحد: کیلوگرم)
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
