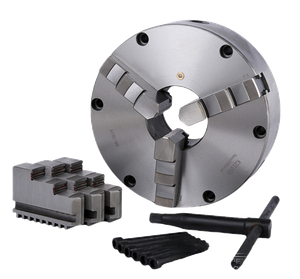

K11 Series 3-Jaw Self-Centering Manual Chuck

چاک دستی خودمرکزی ۳ فک سری K11

چاک دستی خودمرکز 3 فکی کلاسیک با فک‌های معکوس شونده، مرکز کردن سریع و خودکار، به طور گسترده‌ای برای نگه‌داشتن قطعات کار عمومی در تراش‌های معمولی، دستگاه‌های فرز و دستگاه‌های حفاری استفاده می‌شود.

دقت بالا

گواهی ISO/CE

دوام صنعتی

پشتیبانی OEM/ODM

تحویل سریع جهانی

خدمات پس از فروش حرفه‌ای

هم‌اکنون استعلام کنید مشاهده کاربردها

چاک تراش

محصولات

توضیحات

چاک‌های دستی 3 فک خودمرکز سری K11 از چدن با استحکام بالا ساخته شده‌اند و دارای ماشین‌کاری دقیق و عملیات حرارتی هستند، که به عنوان ابزار نگه‌دارنده عمومی در کارهای فلزکاری به‌طور گسترده‌ای استفاده می‌شود.

طراحی خودمرکز همزمان 3 فک به‌طور خودکار قطعات کار گرد و شش‌ضلعی را مرکز می‌کند و توزیع نیروی گیره یکنواخت و دقت مرکز کردن بالا ≤0.03 میلی‌متر را تضمین می‌کند.
طراحی فک معکوس قابلیت‌های گیره‌گذاری داخلی و خارجی را فراهم می‌کند و دامنه وسیعی از قطرهای قطعات کار را پوشش می‌دهد.
بدنه چدن با استحکام بالا عملکرد عالی در سختی و جذب لرزش ارائه می‌دهد و برای عملیات برش سبک تا متوسط مناسب است.
چاک‌ها و راه‌نماهای سخت‌شده مقاومتی برتر در برابر سایش و عمر طولانی را ارائه می‌دهند.
ابعاد نصب فلنج نوع A استاندارد که با محورهای دستگاه تراش سری A15/A16/A18/A11 سازگار است، نصب و نگهداری آسان.
مجموعه کامل شامل بدنه چاک، سه فک قابل برگشت، کلید چاک و پیچ‌های نصب برای استفاده فوری است.

جدول مشخصات کامل (واحد: میلی‌متر)

مدل	D	D1	D2	D3	D4	D5	H1	ه	h1	h2	d1	زد-دی
K11-200/A15 K11-200A/A15	200	82.563	61.9	40	133	82.6	93	14.288	12	6.5	16.3	۳-M۱۰
K11-250/A15 K11-250A/A15	250	82.563	61.9	40	133	133.4	104	14.288	12	6.5	16.3	۳-M۱۰
K11-250/A16 K11-250A/A16	250	106.375	82.6	55	165	171.4	104	15.875	13	6.5	19.5	۶-M۱۲
K11-315/A16 K11-315A/A16	315	106.375	82.6	55	165	171.4	114	15.875	13	6.5	19.5	۶-M۱۲
K11-315/A18 K11-315A/A18	315	139.719	111.1	78	210	235	116	17.462	14	8	24.2	۶-M16
K11-320/A16 K11-320A/A16	320	106.375	82.6	55	165	235	114	15.875	13	6.5	19.5	۶-M۱۲
K11-320/A18 K11-320A/A18	320	139.719	111.1	78	210	330.2	116	17.462	14	8	24.2	۶-M16
K11-325/A18 K11-25A A18	325	139.719	111.1	78	210	463.6	116	17.462	14	8	24.2	۶-M16
K11-380/A18 K11-380A/A18	380	139.719	111.1	78	210	330.2	128	17.462	14	8	24.2	۶-M16
K11-400/A18 K11-400A/A18	400	139.719	111.1	78	210	463.6	128	17.462	14	8	24.2	۶-M16
K11-500/A11 K11-500A/A11	500	196.869	165.1	125	280	235	145	19.050	16	10	29.4	6-M20
K11-500/A15 K11-500A/A115	500	285.775	247.6	200	380	330.2	145	20.638	17	10	35.7	6-M24

توضیحات پارامتر

D: قطر کلی خارجی بدنه چاک
D1/D2/D3/D4/D5/H1/h/h1/h2/d1: ابعاد کلی و نصب (واحد: میلی‌متر)، مطابق با نقشه مهندسی
زد-دی: تعداد و مشخصات پیچ‌های نصب
نام‌گذاری مدل:
- K11: سری چاک دستی سه‌فک خودمرکزی استاندارد
- عدد بعد از K11 نشان‌دهنده قطر چاک است (به عنوان مثال، K11-200 = چاک با قطر 200 میلی‌متر)
- A: استاندارد نصب فلنج نوع A
- عدد آخر نشان‌دهنده اندازه محور متناسب است
- پسوند A: نسخه بدنه کوتاه

کاربردها

ماشین‌کاری CNC

ایده‌آل برای عملیات تراش CNC، فرز و مراکز ماشین‌کاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین می‌کند.

آزمایشگاه‌های کنترل کیفیت

مناسب برای بخش‌های بازرسی کیفیت و آزمایشگاه‌های کالیبراسیون، که داده‌های اندازه‌گیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه می‌دهد.

ساخت قالب و قالب‌سازی

مناسب برای کارگاه‌های قالب و قالب‌سازی، جایی که ابزارها و گیج‌های با دقت میکرونی برای ماشین‌کاری حفره‌های پیچیده و بازرسی نهایی ضروری هستند.

پروژه‌های OEM/ODM

راه‌حل‌های قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازه‌گیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه می‌دهند.
