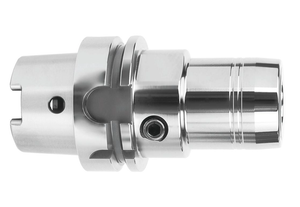

نگهدارنده ابزار هیدرولیکی گسترش دقیق HDC سری HSK
توضیحات
- مخروط کوتاه دو تماسی HSK توخالی با سنگزنی کاملمشخصات اصلی HSK63A و HSK100A در دسترس هستند. مخروط توخالی کوتاه تحت سنگزنی سخت دقیق کامل با تماس موقعیت دو طرفه قرار میگیرد و تناسب بدون فاصله با محور ماشین را بهدست میآورد. عملکرد تعادل دینامیکی عالی بهطور مؤثر لرزش برش را تحت سرعتهای چرخش محور بسیار بالا از بین میبرد.
- هسته قفلسازی انبساط هیدرولیکی کاملاً مهر و موم شده با انحراف فوقالعاده پایینیک محفظه روغن هیدرولیکی بسته در داخل بدنه چاک ساخته شده است. پیچ فشار ششگوش کناری را سفت کنید تا سوراخ داخلی دقیق بهطور یکنواخت گسترش یابد و تماس نزدیک سطح کامل با برشدهندههای شفت مستقیم برقرار شود. انحراف شعاعی در طول قفلسازی ۳xD کنترل میشود و ≤۰.۰۰۲ میلیمتر است که بهطور چشمگیری کیفیت سطح آینهای قطعه کار را بهبود میبخشد و عمر سرویس متههای انتهایی توپ کاربیدی، متهها و ریمرها را افزایش میدهد.
- بدنه فولادی سختشده با صیقل آینهای و جذب لرزشکل مواد اولیه به سختی بالا یکپارچه سخت شده است، با درمان آزادسازی تنش و صیقل آینهای بر روی سطوح خارجی. جذب لرزش فوقالعاده از تغییر شکل دائمی در طول برشهای مداوم با سرعت بالا جلوگیری میکند و عملکرد قفلسازی فوقدقیق را برای تولید انبوه قالب و قطعات دقیق حفظ میکند.
- سری اندازه استاندارد کاملدو مخروط محور اصلی HSK63A و HSK100A را پوشش میدهد. قطر قفلسازی داخلی D1 از ۳ میلیمتر تا ۳۲ میلیمتر متغیر است، با گزینههای طول کلی متعدد شامل ۷۰L / ۸۰L / ۹۰L / ۱۰۰L / ۱۲۰L / ۱۵۰L. مدلهای کوتاه و کلفت حداکثر سختی را برای فرزکاری با سرعت بالا فراهم میکنند؛ نسخههای بلندتر برای ماشینکاری قالبهای عمیق و باریک طراحی شدهاند. رزوههای M در کنار برای پشتیبانی از ابزارهای برش با خنککننده از طریق رزرو شدهاند.
- سناریوهای کاربردی ماشینکاری دقیق هدفبه طور انحصاری با مراکز ماشینکاری با سرعت بالا HSK-اسپیندل مطابقت دارد و به طور گسترده در فرز آینهای با سرعت بالا قالب، پردازش دقیق الکترود گرافیتی، قطعات آلیاژی دیواره نازک هوافضا، سختافزار پزشکی دقیق و تولید قطعات الکترونیکی فوقدقیق 3C کاربرد دارد.
یادداشت مشخصات ابعاد
قانون نامگذاری مدل
HSK[Taper Size]-HDC[Hydraulic Chuck Series]-[D1 Clamping Bore Diameter]-[Total Length]L- HSK63A: مخروط دو تماسی توخالی استاندارد HSK63A
- HDC: کد سری چاک انبساط هیدرولیک
- 12: قطر داخلی چنگال هیدرولیکی D1 = 12mm
- ۹۰L: طول کل کلی L = ۹۰mm
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
