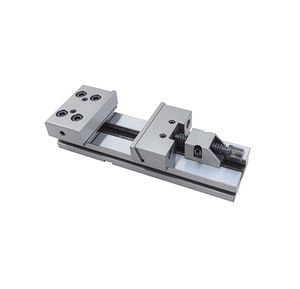

گیره موازی مدولار قابل اتصال سری GT برای ماشینکاری CNC دستهای ترکیبی چند fixture
توضیحات
- ساختار ترکیبی موازی مدولار آزادعرض پایه استاندارد و یکنواخت و نقطه نصب، چندین ویس GT میتوانند به صورت منظم کنار هم در روی میز کار CNC قرار گیرند بدون انحراف در موقعیت. قفلکردن همزمان چندین قطعه کار مشابه در یک چرخه پردازش را محقق میسازد و به طور قابل توجهی کارایی تولید دستهای کارگاه را بهبود میبخشد.
- مکانیزم انتقال قفلکردن تقویتکننده نیروی گوهایساختار تقویتکننده گوهای داخلی مایل، نیروی افقی پیچ را به فشار قفلکردن عمودی بالا تبدیل میکند. نیروی قفلکردن پایدار از 3000 کیلوگرم تا 12000 کیلوگرم بسته به مدلهای مختلف متغیر است و به طور کامل لرزش و جابجایی قطعه کار را در حین فرزکاری سنگین و برش نهایی با سرعت بالا از بین میبرد.
- بدنه تمام سختشده فولاد جامد با سنگزنی دقیقتمام سطوح اصلی پایه، ریل لغزشی و سطوح جفتشدن فک تحت عملیات سختکاری حرارتی و سنگزنی دقیق آینهای قرار میگیرند. مسطح بودن فوقالعاده، موازی بودن و عمود بودن، دقت بلندمدت در سطح میکرون را بدون تغییر شکل پس از هزاران چرخه قفلکردن تکراری حفظ میکند که به مراتب بهتر از ویسهای چدنی است.
- پوشش کامل سری اندازه کامل برای قطعات کار متنوعسه سری عرض فک اصلی (100/125/150/175/200/300 میلیمتر)، هر کدام با چندین حرکت باز شدن حداکثر از 100 میلیمتر تا 800 میلیمتر مطابقت دارد. شامل قطعات دقیق مینیاتوری، قالبهای متوسط و نیازهای پردازش صفحات ضخیم بزرگ است.
- سوراخهای نصب فک نرم استاندارد جهانیسوراخهای رزوهدار چند موقعیتی برای نصب سریع فکهای نرم آلومینیومی سفارشی، فکهای سخت دندانهدار و فکهای ویژه V-groove بر روی فکهای ثابت و متحرک در نظر گرفته شده است تا قطعات کار نامنظم، با دیواره نازک و استوانهای را نگه دارد.
جدول مشخصات ابعاد و عملکرد کامل (واحد: میلیمتر / کیلوگرم)
| مدل | عرض فک B | ارتفاع عمودی فک H | حداکثر باز شدن Smax | طول کلی L | حداکثر نیروی گیره | قیمت |
|---|---|---|---|---|---|---|
| جیتی۱۰۰x۱۰۰ | 100 | 30 | 100 | 270 | 3000 | — |
| جیتی۱۲۵x۱۵۰ | 125 | 40 | 150 | 345 | 3000 | — |
| جیتی۱۵۰x۲۰۰ | 150 | 50 | 200 | 420 | 5000 | — |
| جیتی۱۵۰x۳۰۰ | 150 | 50 | 300 | 520 | 5000 | — |
| جیتی۱۷۵x۲۰۰ | 175 | 60 | 200 | 455 | 6000 | — |
| جیتی۱۷۵x۳۰۰ | 175 | 60 | 300 | 555 | 6000 | — |
| جیتی۱۷۵x۴۰۰ | 175 | 60 | 400 | 655 | 6000 | — |
| جیتی۱۷۵x۵۰۰ | 175 | 60 | 500 | 755 | 6000 | — |
| جیتی۱۷۵x۶۰۰ | 175 | 60 | 600 | 855 | 6000 | — |
| جیتی۲۰۰x۲۰۰ | 200 | 65 | 200 | 495 | 10000 | — |
| جیتی۲۰۰x۳۰۰ | 200 | 65 | 300 | 595 | 10000 | — |
| جیتی۲۰۰x۴۰۰ | 200 | 65 | 400 | 695 | 10000 | — |
| جیتی۲۰۰x۵۰۰ | 200 | 65 | 500 | 795 | 10000 | — |
| GT200x600 | 200 | 65 | 600 | 895 | 10000 | — |
| GT300x200 | 300 | 80 | 200 | 535 | 12000 | — |
| GT300x300 | 300 | 80 | 300 | 635 | 12000 | — |
| GT300x400 | 300 | 80 | 400 | 735 | 12000 | — |
| GT300x500 | 300 | 80 | 500 | 835 | 12000 | — |
| GT300x600 | 300 | 80 | 600 | 935 | 12000 | — |
| GT300x700 | 300 | 80 | 700 | 1035 | 12000 | — |
| GT300x800 | 300 | 80 | 800 | 1135 | 12000 | — |
توضیحات پارامتر
- B: عرض فک قفل کننده مؤثر، ابعاد طبقه بندی مدل اصلی
- H: ارتفاع عمودی سطح کار فک قفلکردن
- Smax: حداکثر فاصله باز شدن قابل تنظیم فک متحرک
- L: طول کلی خارجی کل گیره کامل تک
- نیروی قفل: اوج خروجی قفل استاتیک تحت سفت کردن کامل گشتاور
قانون نامگذاری مدل
GT[Jaw Width]x[Max Opening Stroke]- GT: کد سری برای گیره CNC دقیق ماژولار قابل ترکیب موازی
- 175: عرض فک B = 175mm
- 300: حداکثر stroke باز شدن فک متحرک Smax = 300mm
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
