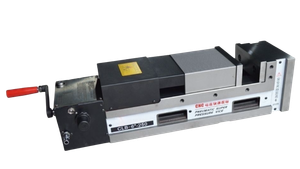

گیره فرز CNC دقیق با فشار فوقالعاده و آزادسازی سریع سری CLB
توضیحات
- سیستم تقویت نیروی هیدرولیک هوای داخلیتأمین هوای استاندارد کارخانه فشار هوای ورودی پایین را به نیروی نگهداشتن سخت تا 6000 کیلوگرم تبدیل میکند. فشردهسازی یکنواخت و پایدار از جابجایی قطعه کار در حین برداشت سنگین جلوگیری میکند؛ یک دکمه فشار قابل تنظیم خارجی اجازه تنظیم نیروی خروجی را برای جلوگیری از خرد شدن قطعات نازک یا عدم چسبندگی کافی میدهد.
- دستگیره دستی سریع قرمز ارگونومیکدستگیره سریع قرمز مستقل کنترل حرکت کامل فک بیبار را با یک کشش واحد انجام میدهد و فکها را به سرعت به سمت قطعات کار نزدیک میکند بدون اینکه پیچ بار سنگین را بچرخاند. تنها فشار بوستر هوا قطعه کار را محکم قفل میکند و زمان بارگذاری/باربرداری fixture را نسبت به ویسهای دستی سنتی بیش از 70% کاهش میدهد.
- بدنه ضد تغییر شکل یکپارچه از فولاد آلیاژی جامدساختار یک تکه و ضخیم از فولاد خالص، نقصهای انقباض و تغییر شکل ریختهگری چرخدندههای چدنی را از بین میبرد. تمامی سطوح پایه نصب، تماس فک و راهنمای لغزشی تحت فرآیند سنگزنی دقیق قرار میگیرند تا پس از هزاران چرخه قفل کردن، همراستایی و سطحی بودن طولانیمدت حفظ شود.
- ضربه حداکثر باز شدن 250 میلیمتر فوقالعاده طولانیحرکت فک متحرک گسترشیافته، امکان نگهداشتن قطعات ضخیم فلزی بزرگ را فراهم میکند که چرخدندههای استاندارد 6 اینچی نمیتوانند نگه دارند. سوراخهای نصب فک ثابت از نصب فک نرم سفارشی برای قفل کردن قطعات غیرمنظم، دیواره نازک و اشکال خاص پشتیبانی میکنند.
- چیدمان مدار هوای یکپارچه و فشردهپورت ورودی هوا و شیر تنظیم فشار در واحد قدرت عقب یکپارچه شدهاند بدون لوازم جانبی بزرگ و خارجی. سوراخهای نصب پایه استاندارد T-slot امکان نصب سریع بر روی تمامی مراکز ماشینکاری CNC عمودی رایج برای خطوط تولید خودکار انبوه را فراهم میکنند.
جدول مشخصات کامل ابعاد و عملکرد (واحد: میلیمتر / سانتیمتر)
| مدل | طول کلی کل | طول موثر بستر B | عرض کلی پایه C | عرض فک D (6") | ارتفاع عمودی فک E | حداکثر حرکت باز شدن F1 | حداکثر نیروی گیره | حداقل فاصله ایمن گیره | اندازه بسته بندی خارجی (طول×عرض×ارتفاع) | قیمت |
|---|---|---|---|---|---|---|---|---|---|---|
| CLB-6" | 636 | 510 | 165 | 160 | 63 | 250 | 6000کیلوگرم | 6 | 63×25×21 | — |
توضیحات پارامتر
- A / B / C / D / E: طول کلی خارجی، طول موثر بستر کاری، عرض پایه، عرض فک 6 اینچی و ارتفاع فک عمودی
- F1: حداکثر حرکت باز شدن فک متحرک برای قطعات بزرگ
- نیروی گیره: حداکثر خروجی فشاری پایدار تحت فشار هوای استاندارد کارخانه
- فاصله ایمن برای گیرهگذاری: حداقل ضخامت قطعه کار ذخیرهشده برای جلوگیری از آسیب ناشی از حرکت بیش از حد بوستر
- اندازه بستهبندی: ابعاد خارجی کارتن صادراتی مستقل
قانون نامگذاری مدل
CLB-[Jaw Inch Size]"-[Max Opening Stroke]- CLB: کد سری برای بوستر پنوماتیک با آزادسازی سریع CNCگیره ماشین
- 6": عرض فک استاندارد مؤثر 6 اینچ
- 250: حداکثر حرکت باز شدن فک 250 میلیمتر
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
