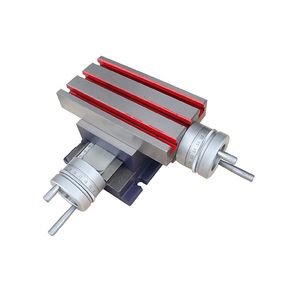

AKP Series Precision Compound Cross Slide Table (2-Axis)

جدول کشویی ترکیبی دقیق سری AKP (2 محور)

میزهای کشویی دو محور با استحکام بالا از چدن، با دایال‌های دقیق و قابل تنظیم، در ۵ اندازه (حرکت محور X از ۸۰ تا ۴۰۰ میلی‌متر)، با پوشش‌های گرد و غبار اختیاری، ایده‌آل برای عملیات فرزکاری، حفاری و سنگ‌زنی بر روی ماشین‌آلات دستی.

دقت بالا

گواهی ISO/CE

دوام صنعتی

پشتیبانی OEM/ODM

تحویل سریع جهانی

خدمات پس از فروش حرفه‌ای

هم‌اکنون استعلام کنید مشاهده کاربردها

صفحه زاویه‌ای و میز لغزنده

محصولات

توضیحات

جدول‌های دقت ترکیبی سری AKP از چدن خاکستری با کیفیت بالا ساخته شده‌اند که تحت درمان کاهش تنش و سنگ‌زنی دقیق قرار گرفته‌اند، این تجهیزات موقعیت‌یابی ضروری برای ماشین‌های فرز دستی، دستگاه‌های مته و سنگ‌زنی‌های رومیزی هستند.

ساختار چدن با سختی بالا: بدنه کلی چدن لرزش‌گیری عالی و ثبات را فراهم می‌کند و دقت و دوام بلندمدت را تحت بارهای سنگین تضمین می‌کند.
صفحه‌های مدرج دقیق: مجهز به پیچ‌های پیش‌ران با گام ریز و دایال‌های درجه‌بندی شده، حرکت خطی نرم و دقیقی را با دقت موقعیت‌یابی قابل اعتماد ارائه می‌دهد.
کنترل مستقل دو محور: چرخ‌دنده‌های جداگانه برای محورهای X و Y امکان تنظیم مستقل موقعیت قطعه کار را در هر دو جهت افقی فراهم می‌کند.
میز کار با شیار T استاندارد: سه شیار T بر روی میز کار گزینه‌های انعطاف‌پذیر برای نگه‌داشتن قطعات کار و تجهیزات مختلف را ارائه می‌دهد.
پوشش گرد و غبار اختیاری: با صفحات محافظ گرد و غبار برای جلوگیری از ورود تراشه‌ها و مایع خنک‌کننده به پیچ پیش‌برنده و راهنما، عمر مفید را افزایش می‌دهد.
محدوده اندازه کامل: 5 مدل استاندارد با حرکت محور X از 80 میلی‌متر تا 400 میلی‌متر و حرکت محور Y از 50 میلی‌متر تا 150 میلی‌متر، که با ظرفیت‌های مختلف ماشین و اندازه‌های قطعات کار مطابقت دارد.
**به‌طور گسترده‌ای در ساخت قالب، پردازش قطعات کوچک، کارگاه‌های تعمیر و مؤسسات آموزشی برای عملیات حفاری، فرز و سنگ‌زنی دقیق استفاده می‌شود.

جدول مشخصات کامل (واحد: میلی‌متر)

مدل	A	B	C	D	E	F	G	H	J	K	حرکت X	حرکت Y	تعداد/کارتن	اندازه بسته بندی (سانتی متر)	وزن خالص/وزن ناخالص (کیلوگرم)
AKP-۲۰۱	185	100	10	35	102	170	130	115	100	96	80	50	1	۳۰×۲۹×۱۸	10/11
AKP-۲۰۲	225	175	12	72	108	225	175	148	160	96	105	90	1	۳۵×۳۴×۱۸	15/16
AKP-۲۰۳	330	220	12	72	115	275	220	190	200	96	190	100	1	۴۹×۳۹×۱۹	24/26
AKP-۲۰۴	425	240	12	72	125	335	276	240	245	144	225	150	1	۶۰×۴۴×۱۸	41/45
AKP-۲۰۵	600	240	12	72	125	335	276	240	245	144	400	150	1	۷۷×۴۴×۱۸	51/56

توضیحات پارامتر

A/B/C/D/E/F/G/H/J/K: ابعاد کلی و ابعاد نصب (واحد: میلی‌متر)، مطابق با نقشه‌های مهندسی
حرکت X: حداکثر حرکت خطی میز کار در جهت افقی (X)
حرکت Y: حداکثر حرکت خطی میز کار در جهت عمودی (Y)
تعداد/کارتن: تعداد واحدها در هر کارتن
اندازه بسته بندی: ابعاد خارجی کارتن حمل و نقل (طول×عرض×ارتفاع، واحد: سانتی‌متر)
NW/GW: وزن خالص / وزن ناخالص به ازای هر واحد (واحد: کیلوگرم)
نام‌گذاری مدل:
- AKP: سری میزهای کشویی ترکیبی
- XXX: شماره مدل مربوط به دامنه‌های حرکتی مختلف
