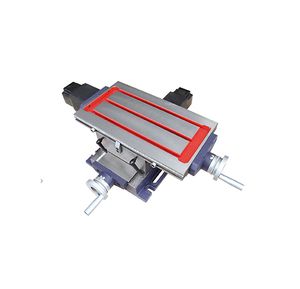

AKP-B Series Dual Motorized Precision Compound Cross Slide Table (X & Y Axis Automatic Feed)

جدول کشویی ترکیبی دو موتوره دقیق سری AKP-B (تغذیه خودکار محورهای X و Y)

میز کشویی دو محور سنگین از چدن با درایو الکتریکی مستقل برای هر دو محور X و Y، 3 گزینه اندازه با حرکت X بین 225 تا 500 میلی‌متر، طراحی شده برای فرز، حفاری و سنگ‌زنی با بهره‌وری بالا در تولید انبوه.

دقت بالا

گواهی ISO/CE

دوام صنعتی

پشتیبانی OEM/ODM

تحویل سریع جهانی

خدمات پس از فروش حرفه‌ای

هم‌اکنون استعلام کنید مشاهده کاربردها

صفحه زاویه‌ای و میز لغزنده

محصولات

توضیحات

میزهای لغزشی ترکیبی دو محوره موتوری سری AKP-B میزهای کار سنگین با دقت بالا هستند که از چدن خاکستری با درجه بالا و بدون تنش ساخته شده‌اند و مجهز به واحدهای تغذیه الکتریکی مستقل دوگانه در هر دو محور X و Y هستند تا ماشین‌کاری خودکار و مداوم را برای کارگاه‌های تولید انبوه محقق کنند.

تغذیه الکتریکی خودکار دو محوره

ماژول‌های موتور جداگانه بر روی محورهای X و Y نصب شده‌اند که از تغذیه خودکار با تنظیم سرعت بی‌نهایت پشتیبانی می‌کنند و به طور چشمگیری خستگی عملیات دستی را کاهش داده و کارایی تولید را برای پردازش قطعات دسته‌ای افزایش می‌دهند.
قاب چدن تقویت شده با فوق‌سختی

بدنه چدن فوق‌العاده ضخیم با ریشه‌های تقویت‌کننده یکپارچه، جذب لرزش و ثبات ساختاری فوق‌العاده‌ای را ارائه می‌دهد و دقت مداوم را حتی تحت بارهای برش سنگین برای خدمات طولانی‌مدت حفظ می‌کند.
سیستم راهنمای دقیق و پیچ‌های راهنما

راهنماهای دوتایی کاملاً دقیق که با پیچ‌های راهنمای ذوزنقه‌ای با دقت بالا جفت شده‌اند، در حین حرکت از بازی آزاد جلوگیری می‌کنند؛ چرخ‌های دستی مدرج اصلی برای تنظیم دقیق دستی در مواقعی که نیاز به موقعیت‌یابی دقیق یک تکه است، حفظ شده‌اند.
میز کار با 3 شیار T جهانی

سه شیار T استاندارد بر روی میز کار از تمام لوازم جانبی معمولی شامل گیره‌ها، صفحات فشاری و تجهیزات سفارشی پشتیبانی می‌کند و با قطعات کار از اندازه کوچک تا بزرگ سازگار است.
ساختار ضد گرد و غبار داخلی

نوارهای لاستیکی قرمز ضد گرد و غبار در طول راهنما از فرسایش پیچ‌های هدایت و سطوح لغزشی توسط تراشه‌های برش و خنک‌کننده جلوگیری می‌کنند و به طور مؤثری عمر مفید اجزای متحرک اصلی را افزایش می‌دهند.
مجموعه کامل دامنه حرکتی

3 مدل استاندارد دامنه حرکتی X را از 225 میلی‌متر تا 500 میلی‌متر و دامنه حرکتی Y را از 150 میلی‌متر تا 210 میلی‌متر پوشش می‌دهند و با دریل‌های رومیزی، ماشین‌های فرز کوچک و تجهیزات فرز عمودی متوسط و بزرگ مطابقت دارند.
سناریوهای کاربردی وسیع

مناسب برای ماشینکاری خشن دسته‌ای قالب، حفاری/فرز اجزای استاندارد، تجهیزات آموزشی مدارس فنی، کارگاه‌های تعمیر ماشین‌آلات و تمام وظایف ماشینکاری با دقت بالا که نیاز به تغذیه خودکار دارند.

جدول مشخصات ابعاد کامل (واحد: میلی‌متر / کیلوگرم / سانتی‌متر)

مدل	A	B	C	D	E	F	G	H	J	K	L	حرکت X	حرکت Y	تعداد/کارتن	اندازه بسته بندی	NW/GW	قیمت
AKP-B-204	425	240	12	72	182	128	177	335	250	275	240	225	150	1	۶۵×۵۵×۲۴	52/55	—
AKP-B-205	600	240	12	72	182	128	177	335	250	275	240	400	150	1	۶۵×۵۵×۲۴	60/65	—
AKP-B-۲۰۶	730	210	12	64	186	128	182	390	300	300	270	500	210	1	۱۰۰×۶۶×۲۴	80/88	—

تعریف پارامتر

A~L: نمای کلی، ابعاد میز کار و نصب، ارجاع به نقشه‌های مهندسی ۲ بعدی پیوست شده
حرکت X: حداکثر حرکت افقی میز کار (محور تغذیه خودکار موتوری)
حرکت Y: حداکثر حرکت عمودی میز کار (محور تغذیه خودکار موتوری)
تعداد/کارتن: واحد تکی در هر کارتن صادراتی
اندازه بسته‌بندی: طول × عرض × ارتفاع کارتن خارجی
NW/GW: وزن خالص / وزن ناخالص یک میز اسلاید کامل
قانون نام‌گذاری مدل

AKP-B: سری میز اسلاید ترکیبی سنگین دو محور موتوری
۲۰۴ / ۲۰۵ / ۲۰۶: کد اندازه مربوط به طول‌های مختلف میز و دامنه‌های حرکتی
