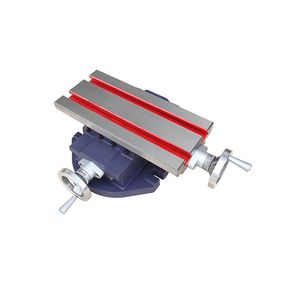

جدول کشویی ترکیبی چرخشی ۳۶۰ درجه سری AKB (محور تک/دو محور)
توضیحات
- پایه چرخشی جمع و جور 360 درجه: پایه چرخشی یکپارچه امکان تنظیم زاویهای کامل 360 درجه را فراهم میکند و عملیات ماشینکاری چند زاویهای متنوعی را در فضاهای محدود امکانپذیر میسازد.
- ساختار چدن با سختی بالا: بدنه کلی چدن لرزشگیری عالی و ثبات را فراهم میکند و دقت و دوام بلندمدت را تحت بارهای سنگین تضمین میکند.
- صفحههای مدرج دقیق: مجهز به پیچهای دقیق و دایالهای مدرج با علامتگذاری واضح، حرکت خطی نرم و دقیقی را با دقت موقعیتیابی قابل اعتماد ارائه میدهد.
- گزینههای محور انعطافپذیر: در پیکربندیهای تکمحور (AKB-1) و دو محور (AKB-2/AKB-3) برای برآورده کردن نیازهای مختلف ماشینکاری در دسترس است.
- میز کار با شیار T استاندارد: دو شیار T بر روی میز کار گزینههای انعطافپذیری برای نگهداری قطعات کار و تجهیزات مختلف فراهم میکند.
- طراحی جمع و جور: ساختار صرفهجو در فضا آن را برای محیطهای کارگاه کوچک و ابزارهای ماشینکاری رومیزی ایدهآل میسازد.
- **بهطور گستردهای در پردازش قطعات کوچک، کارگاههای تعمیر، مؤسسات آموزشی و کاربردهای DIY برای عملیات حفاری، فرزکاری و سنگزنی دقیق که نیاز به تنظیم زاویه دارند، استفاده میشود.
جدول مشخصات کامل (واحد: میلیمتر)
| مدل | A | B | C | D | E | F | G | H | J | K | حرکت X | حرکت Y | تعداد/کارتن | اندازه بسته بندی (سانتی متر) | وزن خالص/وزن ناخالص (کیلوگرم) | قیمت |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AKB-1 | 300 | 140 | 16 | 65 | 300 | 232 | 85 | 208 | 234 | 182 | 180 | - | 1 | 50×29×15 | 13/14 | |
| AKB-2 | 300 | 140 | 16 | 65 | 300 | 232 | 123 | 208 | 234 | 182 | 180 | 100 | 1 | ۳۸×۳۰×۱۴ | 17/18 | |
| AKB-۳ | 300 | 140 | 16 | 65 | 300 | 232 | 123 | 208 | 234 | 182 | 180 | 100 | 1 | ۴۵×۳۹×۲۱ | 17/18 |
توضیحات پارامتر
- A/B/C/D/E/F/G/H/J/K: ابعاد کلی و ابعاد نصب (واحد: میلیمتر)، مطابق با نقشههای مهندسی
- حرکت X: حداکثر حرکت خطی میز کار در جهت افقی (X)
- حرکت Y: حداکثر حرکت خطی میز کار در جهت عمودی (Y) (فقط برای مدلهای دو محوره AKB-۲/AKB-۳)
- تعداد/کارتن: تعداد واحدها در هر کارتن
- اندازه بسته بندی: ابعاد خارجی کارتن حمل و نقل (طول×عرض×ارتفاع، واحد: سانتیمتر)
- NW/GW: وزن خالص / وزن ناخالص به ازای هر واحد (واحد: کیلوگرم)
- نامگذاری مدل:
- AKB: سری میز کشویی ترکیبی چرخان
- ۱/۲/۳: شناسایی مدل (۱=محور تک، ۲=دو محور استاندارد، ۳=دو محور تقویت شده)
کاربردها
ماشینکاری CNC
ایدهآل برای عملیات تراش CNC، فرز و مراکز ماشینکاری، که کنترل ابعادی با دقت بالا و نگهداری مطمئن ابزار برای تولید انبوه را تضمین میکند.
آزمایشگاههای کنترل کیفیت
مناسب برای بخشهای بازرسی کیفیت و آزمایشگاههای کالیبراسیون، که دادههای اندازهگیری دقیق را برای تأیید انطباق محصول با استانداردهای ISO و صنعت ارائه میدهد.
ساخت قالب و قالبسازی
مناسب برای کارگاههای قالب و قالبسازی، جایی که ابزارها و گیجهای با دقت میکرونی برای ماشینکاری حفرههای پیچیده و بازرسی نهایی ضروری هستند.
پروژههای OEM/ODM
راهحلهای قابل تنظیم برای شرکای تولید OEM و ODM، که ابزارهای اندازهگیری سفارشی و لوازم جانبی CNC را برای برآورده کردن نیازهای تولید منحصر به فرد ارائه میدهند.
تولید خودروسازی
طراحی شده برای خطوط تولید قطعات خودروسازی، که دقت و دوام مداوم در قطعات موتور، اجزای انتقال و فرآیندهای مونتاژ را تضمین میکند.
هوافضا و مهندسی دقیق
ایدهآل برای تولید هوافضا و دفاع، جایی که ابزارهای فوقالعاده دقیق و نگهدارندههای مطمئن ابزار با الزامات سخت کیفیت و ایمنی مطابقت دارند.
