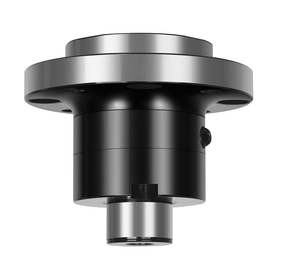

플랜지 장착 고정 HDC 유압 확장 척 (직접 플랜지 설치 유압 클램핑 헤드)

설명

1. 정밀 통합 플랜지 직접 장착 구조

   상단에는 균일하게 분포된 표준 볼트 장착 구멍이 있는 대구경 완전 연삭 위치 플랜지가 장착되어 있습니다. 기계 스핀들 플랜지 표면에 직접 잠금할 수 있어 설치 후 초고 정밀도를 보장합니다. 두꺼워진 전이 곡면은 스트레스 집중을 없애고 뛰어난 전체 강성을 제공하여 장시간 연속 절단 중 진동을 방지합니다.
2. 초저 런아웃 밀폐형 유압 확장 클램핑 코어

   주체 내부에 완전 밀폐된 유압 오일 챔버가 구축되어 있으며, 측면 유압 나사가 내부 클램핑 보어의 균일한 확장을 제어하여 직선 샹크 절삭 공구와의 전체 표면 밀착을 달성합니다. 방사형 런아웃은 3xD 클램핑 길이에서 ≤0.002mm로 제어되어 작업물 표면 마감이 크게 최적화되고 카바이드 드릴, 엔드 밀 및 리머의 서비스 수명이 연장됩니다.
3. 내마모성 변형 방지 경화 강체

   전체 블랭크는 전체 담금질 열처리를 거칩니다. 외부 표면은 무광 검정 방청 내마모 코팅을 채택하고, 내부 클램핑 홀과 플랜지 위치 표면은 거울 정밀 연삭됩니다. 장기간 고속 중절삭에서 영구 변형 및 금속 마모를 저항하여 대량 생산에서 일관된 초정밀 클램핑 성능을 유지합니다.
4. 맞춤형 전체 크기 맞춤 서비스

   고정 통일된 표준 크기 시리즈 없음; 모든 핵심 치수(플랜지 외경, 장착 홀 레이아웃, 내부 클램핑 보어 D1, 전체 본체 길이)는 고객 기계 스핀들 도면에 따라 맞춤화할 수 있습니다. 모든 일반 직선 샹크 공구 직경과 호환: 6mm, 8mm, 10mm, 12mm, 16mm, 20mm, 25mm, 32mm.
5. 고정 가공 장비를 위한 목표 응용

   자동 공구 교환 기능이 없는 장비를 위해 설계됨: CNC 특수 드릴링/밀링 기계, 자동 장치 겐트리 스테이션, 정밀 표면 연삭기, 수직 금형 조각 기계, 자동차 부품 전용 가공 장비 및 배치 3C 전자 부품 가공 라인.

치수 사양 노트

1. D1: 내부 유압 클램핑 보어 직경 (6~32mm 선택 가능)
2. 플랜지 OD: 장착 플랜지의 외경 (맞춤 범위 80~200mm)
3. 장착 홀: 홀 수, 홀 직경 및 원형 직경 맞춤 가능
4. 전체 길이: 유압 척 본체의 총 높이 맞춤 가능
5. 스핀들 인터페이스: 일치하는 위치 단계 크기 맞춤 가능

맞춤형 모델 명명 규칙

• FL: 플랜지 장착 고정 시리즈 코드
• HDC: 유압 확장 척 시리즈
• 12: 내부 클램핑 보어 D1 = 12mm
• 120: 장착 플랜지의 외경 = 120mm
