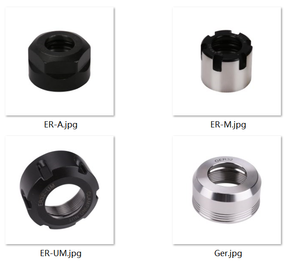

ER/GSK/GER Series Collet Nut for CNC Tool Holders (A/M/UM/KM/MS/GER/GSK Types)

CNC 공구 홀더용 ER/GSK/GER 시리즈 콜렛 너트 (A/M/UM/KM/MS/GER/GSK 유형)

ER/GSK/GER 스프링 콜렛용 고강도 콜렛 너트의 전체 범위로, 7가지 유형으로 제공되며, CNC 밀링 및 가공 작업을 위한 콜렛과 공구의 안전한 클램핑을 보장합니다.
고정밀
ISO/CE 인증
산업 내구성
OEM/ODM 지원
빠른 글로벌 배송
전문 애프터 서비스
지금 문의하기 응용 프로그램 보기
CNC 밀링 척
제품

설명

ER/GSK/GER 시리즈 콜렛 너트는 고강도 합금강으로 제조되며, 전체 담금질 및 블랙 산화/니켈 도금 처리가 되어 있습니다. CNC 공구 홀더에서 스프링 콜렛을 고정하는 데 필수적인 액세서리입니다.
  1. 고강도 강철 구조와 경화된 나사는 뛰어난 내구성과 마모 및 변형 저항을 제공하여 빈번한 사용에도 긴 서비스 수명을 보장합니다.
  2. 모든 주류 ER/GSK/GER 콜렛 척 및 공구 홀더에 맞는 7가지 다양한 타입(A/M/UM/KM/MS/GER/GSK)이 제공됩니다.
  3. 정밀 가공된 내부 나사와 테이퍼는 콜렛 및 공구 홀더와의 완벽한 적합성을 보장하여 균일한 클램핑 힘과 높은 런아웃 정확성을 보장합니다.
  4. 고속 가공 응용을 위한 균형 잡힌 디자인, 특히 40,000 RPM까지의 회전 속도에 최적화된 GER 및 GSK 타입.
  5. 다양한 가공 요구 사항을 충족하기 위해 표준 및 고정밀 등급으로 제공됩니다.
  6. 표준 콜렛 렌치를 사용하여 간편하게 설치 및 교체할 수 있는 간단하고 신뢰할 수 있는 구조.

완전 사양 표 (단위: mm)

ER-A 타입 콜렛 너트

유형모델 번호DLT가격
AER8A13.511M10×0.75P
AER11A1911.3M14×0.75P
AER16A2817.5M22×1.5P
AER20A3419M25×1.5P

ER-M 타입 콜렛 너트


유형모델 번호DLT가격
MER8M1211M10×0.75P
MER11M1612M13×0.75P
MER16M2218M19×1.0P
MER20M2819M24×1.0P
MER25M3520M30×1.0P

ER-UM/RD 타입 콜렛 너트

유형모델 번호DLT가격
UM/RDER16UM3217M22×1.5P
UM/RDER20UM3519M2.5×1.5P
UM/RDER25UM4220M32×1.5P
UM/RDER32UM5022.5M40×1.5P
UM/RDER40UM6325.5M50×1.5P
UM/RDER50UM7835.5M64×2.0P

ER-KM/RD 타입 콜렛 너트

유형모델 번호DLT가격
KM/RDER25KM4220M32×1.5P
KM/RDER32KM5022.5M40×1.5P
KM/RDER40KM6325.5M50×1.5P
KM/RDER50KM7835.5M64×2.0P

ER-MS 타입 콜렛 너트


유형모델 번호DLT가격
MSER11MS1611.3M13×0.75P
MSER16MS2217M19×1.0P
MSER20MS2819M24×1.0P
MSER25MS3523M30×1.0P

GER 타입 콜렛 너트

유형모델 번호DLT가격
독일GER163023M19×1.0P
독일GER203525M24×1.0P
독일GER254026M30×1.0P
독일GER325030M40×1.5P

GSK 타입 콜렛 너트

유형모델 번호DL그림1그림2T가격
GSKGSK619.51521 M15.5×1
GSKGSK1027.51724 M21.5×1
GSKGSK16402431 M32×1.5
GSKGSK20482735 M40×1.5
GSKGSK25503037 M40×1.5

매개변수 설명

  • 유형: 다양한 콜렛 시스템 및 적용 시나리오를 위해 설계된 콜렛 너트 구조 유형
  • 모델 번호: 일치하는 콜렛 시리즈에 해당하는 너트 모델 번호
  • D: 콜렛 너트의 외경
  • L: 콜렛 너트의 총 길이
  • T: 콜렛 너트의 내부 나사 규격
  • 그림1/그림2: GSK 유형 너트의 다양한 구조 치수

응용 프로그램

CNC 가공

CNC 선반, 밀링 및 가공 센터 작업에 이상적이며, 대량 생산을 위한 고정밀 치수 제어 및 신뢰할 수 있는 공구 고정을 보장합니다.

품질 관리 실험실

품질 검사 부서 및 교정 실험실에 적합하며, ISO 및 산업 표준에 대한 제품 준수를 확인하기 위한 정확한 측정 데이터를 제공합니다.

금형 및 다이 제작

복잡한 캐비티 가공 및 최종 검사를 위해 마이크론 수준의 정밀 공구와 게이지가 필수적인 금형 및 다이 작업장에 완벽합니다.

OEM/ODM 프로젝트

OEM 및 ODM 제조 파트너를 위한 맞춤형 솔루션으로, 독특한 생산 요구 사항을 충족하기 위해 맞춤형 측정 도구 및 CNC 액세서리를 제공합니다.

자동차 제조

자동차 부품 생산 라인을 위해 설계되어 엔진 부품, 변속기 구성 요소 및 조립 과정에서 일관된 정밀도와 내구성을 보장합니다.

항공 우주 및 정밀 엔지니어링

항공 우주 및 방산 제조에 이상적이며, 초고정밀 기기와 신뢰할 수 있는 공구 홀더가 엄격한 품질 및 안전 요구 사항을 충족합니다.
