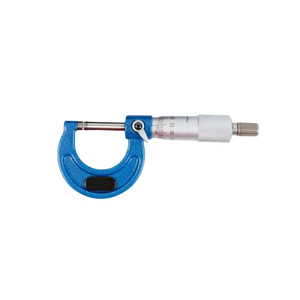

Professional H-373 precision outside micrometer set covering 0-300mm metric and 0-12 inch ranges, featuring a corrosion-resistant painted frame with thermal insulation pad, hardened carbide measuring faces, and a ratchet stop mechanism for precise 0.01mm industrial measurement.

مجموعة ميكرومتر خارجي دقيق 0-300 مم - نصائح كربيد، توقف الفتحة ودقة 0.01 مم/0.00005 بوصة

تقدم هذه المجموعة الاحترافية من الميكرومترات الخارجية الدقيقة تغطية شاملة للقياس من 0-300 مم (مترية) و 0-12 بوصة (إمبراطورية) مع متانة استثنائية. تتميز بوجوه قياس كربيد صلبة لمقاومة التآكل الفائقة، وآلية توقف تروس دقيقة لقوة قياس متسقة، وإطار مطلي مقاوم للتآكل مع عزل حراري، توفر هذه الميكرومترات دقة موثوقة تبلغ 0.01 مم مترية و 0.00005 بوصة إمبراطورية. إنها الحل المثالي والفعال من حيث التكلفة لورش التصنيع، ومختبرات مراقبة الجودة، وتصنيع الطيران التي تتطلب دقة طويلة الأمد.

دقة عالية

معتمد ISO/CE

التحمل الصناعي

دعم OEM/ODM

تسليم عالمي سريع

خدمة ما بعد البيع المهنية

استفسر الآن عرض التطبيقات

الميكرومترات الدقيقة

المنتجات

وصف

I. تحليل متعمق للمنتج

بالنسبة لورش الآلات وأقسام مراقبة الجودة التي تدير مجموعة واسعة من أحجام قطع العمل، فإن شراء مجموعة كاملة من ميكرومترات خارجية فردية غالبًا ما يكون استثمارًا أساسيًا. لدينامجموعة ميكرومتر خارجي دقيق من سلسلة H-373تقدم حلاً شاملاً، حيث توفر مجموعة كاملة من الأحجام من 0-25 مم وصولاً إلى 275-300 مم (ومن 0-1″ إلى 11-12″ في النظام الإمبراطوري)، مما يضمن أن لديك دائمًا الأداة الصحيحة تمامًا لأي وظيفة.

في قلب موثوقية هذه الأداة هوآلية وقف الراتشات الدقيقة. هذه المكونة الحيوية تقضي على متغير ضغط يد الإنسان؛ حيث يقوم المشغل بتدوير الثقب، تنزلق الراتشات تلقائيًا عندما يتم الوصول إلى قوة القياس المثلى، مما يضمن قراءات قابلة للتكرار بشكل مثالي عبر مشغلين ومهام قياس مختلفة. الوجوه القياسية مصنوعة منكربيد مقسى, مادة مشهورة بمقاومتها الشديدة للتآكل. هذا يضمن أن الأسطح المصقولة بدقة والمتوازية تمامًا لا تتسطح أو تخدش على مدى ملايين دورات الاتصال على الفولاذ المقسى أو الحديد الزهر، مما يحافظ على دقة الميكرومتر من المصنع لسنوات من الخدمة الشاقة.

الإطار المتميزالمطليمع وسادة عزل حراري سوداء مدمجةهو تفصيل هندسي مدروس آخر. الطلاء المتين يقاوم التآكل والزيوت في ورش الآلات النشطة، بينما تمنع وسادة العزل حرارة جسم يد المشغل من الانتقال إلى الإطار الفولاذي. هذه الحاجز الحراري يقلل من تمدد الإطار أثناء التعامل المطول، مما يضمن أن دقة 0.01 مم أو 0.00005″ تظل غير متأثرة، حتى خلال جلسات الفحص الطويلة.تقدم سلسلة H-373 طيفًا كاملاً من الأحجام في كل من التكوينات المترية والإمبراطورية. جميع النماذج تشترك في نفس الوجوه القياسية الكربيد عالية الجودة، ووقف الراتشات، وبناء الإطار المطلي.

II. المواصفات الفنية

ميكرومترات مترية:

ميكرومترات إمبراطورية:

رقم الطلب	نطاق القياس	الدقة	الخطأ
H-373-25A	0 - 25 مم	0.01 مم	±0.004 مم
H-373-50A	25 - 50 مم	0.01 مم	±0.004 مم
H-373-75A	50 - 75 مم	0.01 مم	±0.005 مم
H-373-100A	75 - 100 مم	0.01 مم	±0.005 مم
H-373-125A	100 - 125 مم	0.01 مم	±0.006 مم
H-373-150A	125 - 150 مم	0.01 مم	±0.006 مم
H-373-175A	150 - 175 مم	0.01 مم	±0.007 مم
H-373-200A	175 - 200 مم	0.01 مم	±0.007 مم
H-373-225A	200 - 225مم	0.01 مم	±0.008 مم
H-373-250A	225 - 250مم	0.01 مم	±0.008 مم
H-373-275A	250 - 275مم	0.01 مم	±0.009 مم
H-373-300A	275 - 300مم	0.01 مم	±0.009 مم

س1: لماذا يجب أن أختار هذه المجموعة الكاملة بدلاً من شراء ميكرومترات فردية؟

رقم الطلب	نطاق القياس	الدقة	الخطأ
H-373-1	0 - 1 بوصة	0.00005 بوصة	±0.00016 بوصة
H-373-2	1 - 2 بوصة	0.00005″	±0.00016″
H-373-3	2 - 3″	0.00005″	±0.0002″
H-373-4	3 - 4″	0.00005″	±0.0002″
H-373-5	4 - 5″	0.00005″	±0.00024″
H-373-6	5 - 6″	0.00005″	±0.00024″
H-373-7	6 - 7″	0.00005″	±0.00028″
H-373-8	7 - 8″	0.00005″	±0.00028″
H-373-9	8 - 9″	0.00005″	±0.00031″
H-373-10	9 - 10″	0.00005″	±0.00031″
H-373-11	10 - 11″	0.00005″	±0.00035″
H-373-12	11 - 12″	0.00005″	±0.00035″

III. الأسئلة الشائعة (الأسئلة المتكررة)

يوفر شراء المجموعة الكاملة توفيرًا كبيرًا في التكاليف، وراحة لوجستية، واستعدادًا فوريًا. يضمن أن كل قطعة من المعدات في المجموعة تم تصنيعها من نفس مواد الدفعة ومعايرتها وفقًا لمعايير متطابقة. علاوة على ذلك، تأتي المجموعة منظمة في علبة تخزين واقية مصممة خصيصًا، مما يضمن عدم فقدان أي حجم من محطة الفحص الخاصة بك عندما تحتاجه بشكل عاجل.
ج:س2: كيف تحسن آلية وقف الراتشات دقة القياس؟

إذا قمت بشد ميكرومتر فقط عن طريق الإحساس باليد، فقد تطبق 5 نيوتن من القوة، بينما قد يطبق زميل آخر 10 نيوتن. هذا الضغط المتغير يضغط قطعة العمل بشكل مختلف قليلاً، مما يؤدي إلى نتائج غير متسقة. تنزلق الراتشات تلقائيًا وتقوم بـ "نقرة" بمجرد تحقيق القوة المثلى الدقيقة للقياس، مما يضمن تكرارًا مثاليًا عبر كل قياس، بغض النظر عن من يقوم بتشغيل الأداة.
ج:س3: ما هي وظيفة وسادة العزل الحراري؟

عندما تمسك ميكرومتر فولاذي لفترة طويلة، تنتقل حرارة جسمك إلى الإطار. يتمدد الفولاذ عند تسخينه. على مدى جلسة قياس من 5-10 دقائق، يمكن أن يتسبب هذا التمدد الحراري في انحراف القراءة لعدة ميكرونات. تعمل وسادة العزل الحراري السوداء على الإطار كحاجز، مما يبطئ بشكل كبير من انتقال الحرارة ويضمن أن دقة 0.01 مم تظل دقيقة ومستقرة خلال الاستخدام المطول.
ج:س4: كيف تستفيد الوجوه القياسية الكربيد من الاستخدام طويل الأمد؟

ستتآكل الوجوه القياسية الفولاذية في النهاية وتطور بقع مسطحة عند قياس مواد كاشطة مثل الحديد الزهر، أو الفولاذ غير المطلي، أو الفولاذ الصلب المقسى بشكل متكرر. الكربيد التنجستي هو أكثر صلابة بكثير ومقاوم للغاية للتآكل، مما يحافظ على المستوى الدقيق المحدد والدقة المحددة (مثل ±0.004 مم لنموذج 0-25 مم) عبر ملايين دورات القياس.
ج:س5: كيف يمكنني الحفاظ على الإطار المطلي ورأس الميكرومتر؟

الإطار المطلي مقاوم للتآكل ولكنه يجب أن يبقى نظيفًا. امسحه بقطعة قماش جافة لإزالة زيوت القطع ورقائق المعدن. يجب الحفاظ على الوجوه القياسية والخيوط الدقيقة خالية من الحبيبات - نظفها بلطف بقطعة قماش ناعمة، مدهونة قليلاً بالزيت بعد كل استخدام. لا تستخدم أبدًا الهواء المضغوط لتنظيف آلية المغزل، حيث يمكن أن يدفع الغبار إلى الخيوط الحساسة.
ج:القطع الدقيق والتدوير:

IV. التطبيقات واستخدامات الصناعة

الآلات الدقيقة والتدوير:قياس الأقطار الخارجية للأعمدة، والدبابيس، والمكونات الأسطوانية مباشرة بعد التشغيل.
مراقبة الجودة ومختبرات الفحص:مجموعة أدوات قياسية شاملة لفحص المواد الواردة والتحقق من المنتج النهائي.
صناعة الأدوات والقوالب:قياس دقيق للدبابيس، ودبابيس الطرد، وشرائح القلب في صناعة القوالب والأدوات.
تصنيع السيارات والطيران:فحوصات أبعاد حرجة على صمامات المحرك، ودبابيس المكبس، وأعمدة النقل، والمثبتات.
الهندسة الميكانيكية والصيانة:تقييم التآكل على المحامل ومكونات الآلات خلال عمليات الصيانة المجدولة.
المؤسسات التعليمية والتدريبية:مجموعة الأدوات التعليمية الأساسية لعرض مبادئ القياس الدقيق في ورش الهندسة.

V. الدقة ومبدأ العمل (الدقة والميكانيكا)

تحقق سلسلة H-373 دقتها0.01 مم (مترية) و0.00005 بوصة (إمبراطورية)من خلال آلية كلاسيكية من برغي وصمولة دقيقة. العمود اللولبي الدقيق هو جزء لا يتجزأ من الغلاف؛ مع دوران المشغل للغلاف، يتحرك العمود بشكل خطي. بالنسبة للنماذج المترية، يدور الغلاف دورة كاملة لتحريك العمود بمقدار 0.5 مم بالضبط. مع 50 تقسيمًا على الغلاف، يمثل كل علامة0.01 مم. تعمل النماذج الإمبراطورية بنفس المبدأ - دورة كاملة واحدة تحرك العمود بمقدار 0.025 بوصة، ومع 25 تقسيمًا على الغلاف، يمثل كل تقسيم0.00005 بوصة. يضمن توقف الفتحة أن يتوقف العمود دائمًا عند النقطة الدقيقة لقوة الاتصال القياسية، مما يلغي أخطاء الضغط الميكانيكي.

VI. المعايرة والصيانة

التحقق اليومي من الصفر:قبل بدء الوردية، قم بتنظيف أسطح القياس الكربيد باستخدام قطعة قماش ناعمة. باستخدام توقف الفتحة، أغلق الفكين برفق ضدكتلة قياس معتمدة(أو ضد السندان). إذا لم يكن خط الصفر على الغلاف متماشيًا مع علامة الصفر على الغلاف، استخدم مفتاح الضبط (المزود مع كل أداة) لتدوير الغلاف وإعادة ضبط نقطة الصفر.
تنظيف وجوه القياس:بعد كل قياس، امسح الأسطح والعمود بعناية باستخدام قطعة قماش نظيفة وجافة. لا تترك الميكرومتر مثبتًا على قطعة العمل لفترات طويلة، حيث يمكن أن يشوه الإطار.
تخزين بشكل صحيح:احتفظ بالميكرومترات في علبة التخزين الواقية الخاصة بها عندما لا تكون قيد الاستخدام. تأكد من disengaged توقف الفتحة وأن أسطح القياس مفتوحة قليلاً لتجنب التصاقها معًا أو وضع ضغط على الإطار.
المعايرة المهنية السنوية:للالتزام الصارم بمعايير ISO 9001 أو AS9100، يجب أن تخضع المجموعة بالكامل لمعايرة رسمية قابلة للتتبع من قبل مختبر قياس معتمد كل12 شهرًا.
