HSK Spindle Hydraulic Clamping Chuck for High RPM Mold Finishing

مشبك هيدروليكي لعمود HSK لإنهاء القوالب بسرعات دوران عالية

حاملات أدوات التثبيت الهيدروليكية من الفولاذ السبيكي المعالج بالتبريد المتكامل مع مخروط مزدوج الاتصال المجوف القياسي HSK63A / HSK100A، هيكل تثبيت هيدروليكي مغلق بالكامل مع انحراف شعاعي منخفض جداً، جسم مصقول بمرآة ومضاد للاهتزاز. مصممة لسرعات دوران فائقة تصل إلى 20,000–40,000 دورة في الدقيقة للقطع الدقيق عالي السرعة على مراكز المعالجة CNC ذات المخروط HSK، وتستخدم على نطاق واسع في طحن التشطيب المرآوي للقوالب، ومعالجة الأقطاب الكربونية، وأجزاء سبائك الجدران الرقيقة في الطيران، ومعالجة مكونات الأجهزة الطبية الدقيقة.
دقة عالية
معتمد ISO/CE
التحمل الصناعي
دعم OEM/ODM
تسليم عالمي سريع
خدمة ما بعد البيع المهنية
استفسر الآن عرض التطبيقات
حامل أدوات هيدروليكي
المنتجات

وصف

هذا HSK-HDCحامل أدوات هيدروليكيهو مكون قفل CNC عالي السرعة من الدرجة الممتازة مصنوع من فولاذ سبائك 40Cr عالي القوة، معتمدًا على التبريد المتكامل، وتخفيف الضغط، وعلاج الطحن الصلب المرآتي الكامل. مزود بمخروط قصير مزدوج التلامس HSK مجوف وبطين داخلي هيدروليكي مغلق بالكامل، يوفر قفلًا ثابتًا فائق الصلابة وتشويش شعاعي ضئيل، مما يلبي تمامًا متطلبات القطع الدقيقة عالية السرعة في ورش القوالب والأجزاء الدقيقة الراقية.
  1. مخروط HSK مجوف قصير مزدوج الاتصال مصقول بالكامل

    النماذج الرئيسية الأساسية HSK63A و HSK100A متاحة. يخضع المخروط القصير المجوف لطحن دقيق كامل مع تلامس تحديد مزدوج الوجه، مما يحقق ملاءمة بدون فجوات مع المغزل. التوازن الديناميكي الممتاز يقمع اهتزاز القطع تحت سرعات دوران المغزل العالية للغاية تصل إلى 40,000 دورة في الدقيقة.
  2. آلية تثبيت هيدروليكية مغلقة بتوسع منخفض للغاية

    تم دمج غرفة زيت هيدروليكي مغلقة داخل جسم الفكين. قم بشد برغي الضغط السداسي الجانبي لتوسيع الفتحة الداخلية بدقة بشكل موحد لتحقيق ملاءمة قريبة على السطح بالكامل مع أدوات القطع ذات الشاكوش المستقيم. التشويش الشعاعي ≤0.002 مم عند طول قفل 3xD، مما يحسن بشكل كبير من تشطيب سطح العمل المرآتي ويطيل عمر أدوات الطحن الكروية، والمثاقب، والمثاقب الموجهة.
  3. جسم فولاذي مصقول مضاد للاهتزاز ومقسى

    تم تبريد الكتلة بالكامل إلى صلابة عالية، مع تخفيف الضغط وتلميع مرآتي على الأسطح الخارجية. تمتص الاهتزازات بشكل ممتاز لتجنب التشوه الدائم أثناء القطع المستمر عالي السرعة، مما يحافظ على أداء قفل فائق الدقة ثابت للإنتاج الضخم.
  4. نطاق حجم قياسي كامل

    يغطي مخروطين رئيسيين للمغزل HSK63A و HSK100A. يتراوح قطر الثقب الداخلي D1 من 3 مم إلى 32 مم، مزودًا بعدة مواصفات لطول الكلي (70L / 80L / 90L / 100L / 120L / 150L). توفر المتغيرات القصيرة القصيرة أقصى صلابة لطحن النهاية عالي السرعة؛ تناسب النسخ الطويلة الممتدة معالجة قوالب ذات تجاويف ضيقة وعميقة. تدعم الخيوط M المحجوزة من الجانب أدوات القطع ذات التبريد العابر.
  5. تطبيقات معالجة دقيقة واسعة

    متوافق حصريًا مع مراكز التشغيل عالية السرعة ذات المغزل HSK، ويستخدم على نطاق واسع في الطحن عالي السرعة للقوالب، ومعالجة دقيق الأقطاب، وأجزاء سبائك الجدران الرقيقة في الفضاء، والأجهزة الطبية الدقيقة، وتصنيع مكونات الإلكترونيات فائقة الدقة.

ملاحظة مواصفات الأبعاد

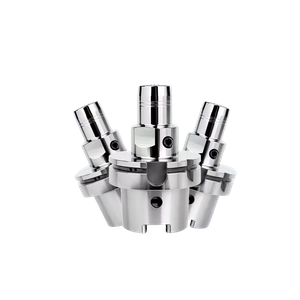

يوفر هذا المادة عرضًا جماعيًا لثلاثة حوامل أدوات هيدروليكية HSK-HDC مكتملة. يمكن توفير جدول معايير الأبعاد القياسية الكامل (بما في ذلك قطر فتحة القفل D1، وقطر الفكين الخارجي D2، والطول الإجمالي L، ومواصفة خيط برغي الضغط M) بشكل منفصل عند طلب العميل.

قاعدة تسمية النموذج

الصيغة القياسية:HSK[Taper Size]-HDC[Hydraulic Chuck Series]-[D1 Clamping Bore Diameter]-[Total Length]L

مثال: HSK63A-HDC12-90L
  • HSK63A: مغزل آلة حفر مزدوج الاتصال مجوف قياسي HSK63A
  • HDC: رمز سلسلة الفكين الهيدروليكي القابل للتوسيع
  • 12: قطر الفتحة الداخلية الهيدروليكية D1 = 12 مم
  • 90L: الطول الإجمالي الكلي L = 90 مم

التطبيقات

تشغيل CNC

مثالي لعمليات المخرطة CNC، والتفريز ومراكز التشغيل، مما يضمن التحكم الدقيق في الأبعاد وثبات أدوات العمل للإنتاج الضخم.

مختبرات مراقبة الجودة

مناسب لأقسام فحص الجودة ومختبرات المعايرة، حيث يوفر بيانات قياس دقيقة للتحقق من مطابقة المنتج لمعايير ISO والمعايير الصناعية.

صنع القوالب والمكابس

مثالي لورش صنع القوالب والمكابس، حيث تعتبر أدوات القياس والدقة على مستوى الميكرون ضرورية لعمليات تشكيل التجاويف المعقدة والفحص النهائي.

مشاريع OEM/ODM

حلول قابلة للتخصيص لشركاء التصنيع OEM وODM، تقدم أدوات قياس مخصصة وإكسسوارات CNC لتلبية متطلبات الإنتاج الفريدة.

صناعة السيارات

مصمم لخطوط إنتاج مكونات السيارات، مما يضمن دقة وثبات مستمر في أجزاء المحرك ومكونات النقل وعمليات التجميع.

صناعة الطيران والهندسة الدقيقة

مثالي لصناعة الطيران والدفاع، حيث تلتقي الأدوات فائقة الدقة وحوامل الأدوات الموثوقة مع متطلبات الجودة والسلامة الصارمة.
