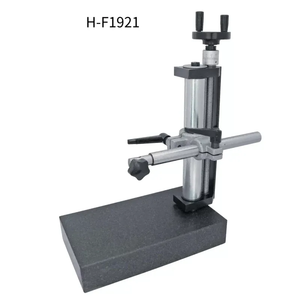

H-F1921 Granite Base Measuring Station Lead Screw Lift, Anti-Magnetic Surface, DIN 87600 Standard Hoshing

محطة قياس قاعدة الجرانيت H-F1921 | رفع برغي القيادة، سطح مضاد للمغناطيس، معيار DIN 876/00 Hoshing

محطة قياس قاعدة الجرانيت ذات الجودة المهنية (النموذج H-F1921)، مزودة بآلية رفع برغي قيادة دقيقة بدقة 0.01 مم وسطح عمل من الجرانيت الطبيعي المقاوم للتآكل والمضاد للمغناطيس. تتوافق مع معيار DIN 876/00 لأعلى مستوى من الاستواء، مع منطقة قياس 150×250 مم، نطاق قياس عمودي من 0 إلى 160 مم، ذراع قابل للتعديل بطول 200 مم وقبضة مؤشر قياسي بقطر 8 مم. يتم دعم البيع بالتجزئة لوحدة واحدة بدون حد أدنى للطلب، وهي منصة فحص دقيقة أساسية لمختبرات القياس، وأقسام مراقبة الجودة، وصناعة الأدوات والقوالب، وصناعات التصنيع الدقيقة عالية الجودة.
دقة عالية
معتمد ISO/CE
التحمل الصناعي
دعم OEM/ODM
تسليم عالمي سريع
خدمة ما بعد البيع المهنية
استفسر الآن عرض التطبيقات
ملحقات
المنتجات

وصف

محطة قياس قاعدة الجرانيت H-F1921 هذه هي منصة قياس عمودية عالية الدقة مخصصة لفحص الأبعاد بدقة، مقارنة الارتفاع ومعايرة أدوات القياس. تجمع بين الاستقرار الحراري الممتاز وأداء تخفيف الاهتزاز الفطري للجرانيت الطبيعي مع نظام رفع دقيق لبرغي القيادة، مما يوفر مستوى مرجعي فائق السلاسة وغير مغناطيسي وخالي من التآكل للقياسات الصناعية. يتم استخدامها على نطاق واسع في مختبرات القياس، ومحطات فحص مراقبة الجودة، وصناعة مكونات الطيران والسيارات، وورش القوالب الدقيقة لإجراء قياسات دقيقة للارتفاع، مقارنة أحجام القطع ومعايرة مؤشرات الساعة.
  1. قاعدة جرانيت طبيعية مع DIN 876/00 استواء فائق الارتفاع

    قاعدة القياس مصنوعة من جرانيت طبيعي عالي الكثافة، تتميز بأداء ممتاز في تخفيف الاهتزاز الفطري، معامل تمدد حراري منخفض للغاية واستقرار أبعاد طويل الأمد. تم صقل سطح العمل بالماس لتلبية معيار DIN 876/00 لأعلى مستوى من الاستواء، مع خصائص مضادة للمغناطيس ومقاومة للصدأ، ومناعة ضد سوائل القطع والزيوت والتآكل الكيميائي الشائع، مما يحافظ على دقة مستقرة لعقود من الخدمة. تخضع كل وحدة لفحص استواء المصنع بنسبة 100% ويمكن تزويدها بشهادة معايرة رسمية لبيانات قياس قابلة للتتبع بالكامل.
  2. آلية رفع برغي القيادة الدقيقة بدقة 0.01 مم

    مزودة بنظام رفع عمودي دقيق لبرغي القيادة بدقة 0.01 مم، مقترنة بعمود رئيسي بقطر 35 مم وهيكل عمود مزدوج بقطر 20 مم، مما يضمن رفعًا سلسًا ومستقرًا بدون اهتزاز جانبي أثناء التعديل. تتيح عجلة الضبط الدقيقة العلوية تحديد المواقع العمودية بدقة على مستوى الميكرون، مما يحسن بشكل كبير من كفاءة ودقة مقارنة الارتفاع وقياس القطع. يصل نطاق القياس العمودي الإجمالي إلى 160 مم، مما يغطي معظم متطلبات فحص ارتفاع القطع التقليدية.
  3. ذراع قابل للتعديل وتوافق مع مؤشرات عالمية

    يمكن ضبط الذراع الأفقية الطويلة بطول 200 مم بحرية في كل من الارتفاع والموقع الأفقي، ويتم قفلها بإحكام باستخدام مقبض التثبيت الجانبي. يعتمد الطرف الأمامي على قبضة قياسية صناعية بقطر 8 مم، متوافقة تمامًا مع جميع مؤشرات الساعة الميكانيكية القياسية، ومقاييس الساعة الرقمية، ومؤشرات اختبار الرافعة وأجهزة استشعار الإزاحة المتاحة في السوق، دون الحاجة إلى محول إضافي للتثبيت المباشر.
  4. تصميم صناعي خالٍ من الصيانة

    لا يتطلب سطح العمل من الجرانيت الطبيعي أي معالجة خاصة ضد الصدأ أو صيانة يومية، ويتميز بصلابة سطح عالية مع مقاومة ممتازة للخدوش والتآكل تحت التشغيل العادي. جميع مكونات آلية الرفع المعدنية معالجة بإنهاء سطح مضاد للتآكل، مما يجعلها مناسبة للاستخدام طويل الأمد في كل من بيئات الورشة والمختبر.
  5. تغليف موجه للتجزئة ودعم الشحن العالمي

    يتم تعبئة كل وحدة في كرتون تصدير معزز مستقل مضاد للصدمات مع حماية خاصة لقاعدة الجرانيت، مزودة بدليل تشغيل كامل باللغة الإنجليزية وشهادة فحص المصنع. التعبئة القياسية مناسبة للتسليم السريع الدولي، مع أبعاد التعبئة وبيانات الوزن الواضحة لتسهيل التخليص الجمركي السريع.

نقاط البيع الأساسية بالتجزئة

✅ لا حد أدنى للطلب، دعم البيع بالتجزئة لوحدة واحدة للمفتشين الأفراد وإعادة تخزين المختبر

✅ قاعدة جرانيت طبيعية، استواء فائق الارتفاع من الدرجة DIN 876/00، مضادة للمغناطيس وخالية من التآكل

✅ آلية رفع برغي القيادة الدقيقة، دقة 0.01 مم، دليل مزدوج العمود سلس ومستقر

✅ نطاق قياس عمودي من 0 إلى 160 مم، ذراع قابل للتعديل بطول 200 مم لتحديد المواقع المرنة

✅ قبضة قياسية بقطر 8 مم، متوافقة مع جميع مؤشرات الساعة ومقاييس القياس الرقمية

✅ تخفيف ممتاز للاهتزاز الفطري واستقرار حراري، احتفاظ بدقة طويل الأمد مع صيانة منخفضة

✅ تم معايرتها في المصنع بنسبة 100%، شهادة فحص قابلة للتتبع مرفقة

✅ ضمان بيع بالتجزئة لمدة 12 شهرًا ضد عيوب التصنيع والبنية

المواصفات القياسية


المعلمةتفاصيل المواصفات
رقم الطرازH-F1921
مادة القاعدةجرانيت طبيعي عالي الكثافة
معيار السطح المستويDIN 876/00
منطقة القياس150 × 250 مم
نطاق القياس العمودي0 – 160 مم
آلية الرفعبرغي دقيق
دقة التعديل0.01 مم
قطر العمود الرئيسيΦ35 مم
قطر الدليل المتقاطعΦ20 مم
طول الذراع المتأرجح200 مم
حجم مشبك مؤشر القرصΦ8 مم قياسي
ميزة السطحمضاد للمغناطيس، مقاوم للتآكل، مقاوم للخدوش
تغليف للبيع بالتجزئةكرتون تصدير معزز مضاد للصدمات + دليل باللغة الإنجليزية + شهادة فحص المصنع
التطبيق الرئيسيقياس دقيق للارتفاع، مقارنة حجم العمل، معايرة مؤشر القرص، فحص مختبر القياسات

المشترين المستهدفين بالتجزئة

فنيون مختبر القياسات، مهندسو فحص مراقبة الجودة، صانعو الأدوات والقوالب، مفتشو أجزاء الطيران والسيارات، مشرفو التصنيع الدقيق، موظفو مختبرات البحث والتطوير، أقسام تدريب القياسات في الكليات المهنية، موظفو إدارة جودة ورش التصنيع الدقيق.

التطبيقات

تشغيل CNC

مثالي لعمليات المخرطة CNC، والتفريز ومراكز التشغيل، مما يضمن التحكم الدقيق في الأبعاد وثبات أدوات العمل للإنتاج الضخم.

مختبرات مراقبة الجودة

مناسب لأقسام فحص الجودة ومختبرات المعايرة، حيث يوفر بيانات قياس دقيقة للتحقق من مطابقة المنتج لمعايير ISO والمعايير الصناعية.

صنع القوالب والمكابس

مثالي لورش صنع القوالب والمكابس، حيث تعتبر أدوات القياس والدقة على مستوى الميكرون ضرورية لعمليات تشكيل التجاويف المعقدة والفحص النهائي.

مشاريع OEM/ODM

حلول قابلة للتخصيص لشركاء التصنيع OEM وODM، تقدم أدوات قياس مخصصة وإكسسوارات CNC لتلبية متطلبات الإنتاج الفريدة.

صناعة السيارات

مصمم لخطوط إنتاج مكونات السيارات، مما يضمن دقة وثبات مستمر في أجزاء المحرك ومكونات النقل وعمليات التجميع.

صناعة الطيران والهندسة الدقيقة

مثالي لصناعة الطيران والدفاع، حيث تلتقي الأدوات فائقة الدقة وحوامل الأدوات الموثوقة مع متطلبات الجودة والسلامة الصارمة.
