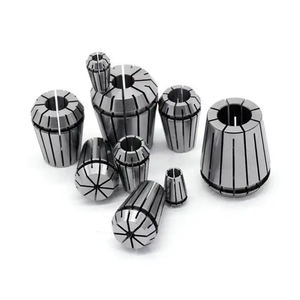

ER Series Standard Spring Collet Chuck for CNC Milling Machines

قلم زنبركي قياسي من سلسلة ER لآلات الطحن CNC

قلاووظات ربيع عالية الدقة بدقة تشغيل 0.008 مم، متاحة بأحجام ER8-ER50، مثالية لتثبيت الأدوات في آلات الطحن CNC وآلات النقش ومراكز التشغيل.
دقة عالية
معتمد ISO/CE
التحمل الصناعي
دعم OEM/ODM
تسليم عالمي سريع
خدمة ما بعد البيع المهنية
استفسر الآن عرض التطبيقات
أقلام CNC
المنتجات

وصف

تُصنع أقلام الربيع القياسية من سلسلة ER من فولاذ الربيع عالي الجودة مع التصلب الشامل والطحن الدقيق، وهي من أكثر الملحقات المستخدمة في تثبيت الأدوات في عمليات التشغيل باستخدام CNC.
  1. تضمن عملية التصنيع فائقة الدقة دقة انحراف ≤0.008 مم، مما يوفر دقة تشغيل ممتازة وتشطيب سطحي رائع.
  2. توفر المرونة العالية ومقاومة التعب قوة تثبيت متساوية وعمر خدمة طويل، مما يجعلها مناسبة لعمليات التشغيل عالية السرعة.
  3. تغطي مجموعة الأحجام الكاملة من ER8 إلى ER50 جميع أقطار الأدوات الشائعة من 1 مم إلى 36 مم، لتلبية متطلبات التشغيل المختلفة.
  4. تصميم التخفيف القياسي بزاوية 16° متوافق تمامًا مع جميع أقلام ER وأجهزة تثبيت الأدوات الرئيسية في السوق.
  5. تقدم السطح المعالج والمطحون مقاومة فائقة للاهتراء ومقاومة للتآكل.
  6. متاحة بدرجات دقة قياسية (0.015 مم) ودقة عالية (0.008 مم) لتلبية احتياجات التطبيقات المختلفة.

جدول المواصفات الكاملة

مواصفات الأبعاد الكلية

السلسلةL/D (الطول/القطر)نطاق التثبيت (مم)
ER813.5/8.451.0-5.0
ER1118.5/11.51.0-7.0
ER1627.5/17.01.0-10.0
ER2031.5/21.01.0-13.0
ER2534.0/26.01.0-16.0
ER3240.0/33.01.0-20.0
ER4046.0/41.01.0-26.0
ER5060.0/51.05.0-36.0

مواصفات حجم التثبيت الكامل

حجم التثبيت (مم)ER8ER11ER16ER20ER25ER32ER40ER50سعر
1.0-0.5ER8-1.0ER11-1.0ER16-1.0ER20-1.0ER25-1.0ER32-1.0ER40-1.0
1.5-1.0ER8-1.5ER11-1.5ER16-1.5ER20-1.5ER25-1.5ER32-1.5ER40-1.5
2.0-1.5ER8-2.0ER11-2.0ER16-2.0ER20-2.0ER25-2.0ER32-2.0ER40-2.0
2.5-2.0ER8-2.5ER11-2.5ER16-2.5ER20-2.5ER25-2.5ER32-2.5ER40-2.5
3.0-2.5ER8-3.0ER11-3.0ER16-3.0ER20-3.0ER25-3.0ER32-3.0ER40-3.0
3.5-3.0ER8-3.5ER11-3.5ER16-3.5ER20-3.5ER25-3.5ER32-3.5ER40-3.5
4.0-3.5ER8-4.0ER11-4.0ER16-4.0ER20-4.0ER25-4.0ER32-4.0ER40-4.0
4.5-4.0ER8-4.5ER11-4.5ER16-4.5ER20-4.5ER25-4.5ER32-4.5ER40-4.5
5.0-4.5ER8-5.0ER11-5.0ER16-5.0ER20-5.0ER25-5.0ER32-5.0ER40-5.0ER50-5.0
5.5-5.0 ER11-5.5ER16-5.5ER20-5.5ER25-5.5ER32-5.5ER40-5.5ER50-6.0
6.0-5.5 ER11-6.0ER16-6.0ER20-6.0ER25-6.0ER32-6.0ER40-6.0ER50-6.0
6.5-6.0 ER11-6.5ER16-6.5ER20-6.5ER25-6.5ER32-6.5ER40-6.5ER50-7.0
7.0-6.5 ER11-7.0ER16-7.0ER20-7.0ER25-7.0ER32-7.0ER40-7.0ER50-7.0
7.5-7.0  ER16-7.5ER20-7.5ER25-7.5ER32-7.5ER40-7.5ER50-8.0
8.0-7.5  ER16-8.0ER20-8.0ER25-8.0ER32-8.0ER40-8.0ER50-8.0
8.5-8.0  ER16-8.5ER20-8.5ER25-8.5ER32-8.5ER40-8.5ER50-9.0
9.0-8.5  ER16-9.0ER20-9.0ER25-9.0ER32-9.0ER40-9.0ER50-9.0
9.5-9.0  ER16-9.5ER20-9.5ER25-9.5ER32-9.5ER40-9.5ER50-10.0
10.0-9.5  ER16-10.0ER20-10.0ER25-10.0ER32-10.0ER40-10.0ER50-10.0
10.5-10.0   ER20-10.5ER25-10.5ER32-10.5ER40-10.5إي آر 50-11.0
11.0-10.5   ER20-11.0ER25-11.0ER32-11.0ER40-11.0إي آر 50-11.0
11.5-11.0   إي آر 20-11.5إي آر 25-11.5إي آر 32-11.5إي آر 40-11.5إي آر 50-12.0
12.0-11.5   إي آر 20-12.0إي آر 25-12.0إي آر 32-12.0إي آر 40-12.0إي آر 50-12.0
12.5-12.0   إي آر 20-12.5إي آر 25-12.5إي آر 32-12.5إي آر 40-12.5إي آر 50-13.0
13.0-12.5   إي آر 20-13.0إي آر 25-13.0إي آر 32-13.0إي آر 40-13.0إي آر 50-13.0
14.0-13.0    إي آر 25-14.0إي آر 32-14.0إي آر 40-14.0إي آر 50-14.0
15.0-14.0    إي آر 25-15.0إي آر 32-15.0إي آر 40-15.0إي آر 50-15.0
16.0-15.0    إي آر 25-16.0ER32-16.0ER40-16.0ER50-16.0
17.0-16.0     ER32-17.0ER40-17.0ER50-17.0
18.0-17.0     ER32-18.0ER40-18.0ER50-18.0
19.0-18.0     ER32-19.0ER40-19.0ER50-19.0
20.0-19.0     ER32-20.0ER40-20.0ER50-20.0
21.0-20.0      ER40-21.0ER50-21.0
22.0-21.0      ER40-22.0ER50-22.0
23.0-22.0      ER40-23.0ER50-23.0
24.0-23.0      ER40-24.0ER50-24.0
25.0-24.0      ER40-25.0ER50-25.0
26.0-25.0      ER40-26.0ER50-26.0
27.0-26.0       ER50-27.0
28.0-27.0       ER50-28.0
29.0-28.0       ER50-29.0
30.0-29.0       ER50-30.0
31.0-30.0       ER50-31.0
32.0-31.0       ER50-32.0
33.0-32.0       ER50-33.0
34.0-33.0       ER50-34.0
35.0-34.0       ER50-35.0
36.0-35.0       ER50-36.0

شرح المعلمات

  • سلسلة ER: سلسلة الأقلام الربيعية القياسية، الرقم يشير إلى نطاق أقصى لقطر التثبيت
  • L/D: نسبة الطول إلى القطر لجسم القلم
  • حجم التثبيت: نطاق أقطار عمود الأداة التي يمكن للقلم تثبيتها بشكل آمن
  • دقة التشغيل: الدرجة القياسية ≤0.015 مم، الدرجة عالية الدقة ≤0.008 مم
  • زاوية المخروط: مخروط قياسي بزاوية 16° للتوافق العالمي مع أقلام ER

التطبيقات

تشغيل CNC

مثالي لعمليات المخرطة CNC، والتفريز ومراكز التشغيل، مما يضمن التحكم الدقيق في الأبعاد وثبات أدوات العمل للإنتاج الضخم.

مختبرات مراقبة الجودة

مناسب لأقسام فحص الجودة ومختبرات المعايرة، حيث يوفر بيانات قياس دقيقة للتحقق من مطابقة المنتج لمعايير ISO والمعايير الصناعية.

صنع القوالب والمكابس

مثالي لورش صنع القوالب والمكابس، حيث تعتبر أدوات القياس والدقة على مستوى الميكرون ضرورية لعمليات تشكيل التجاويف المعقدة والفحص النهائي.

مشاريع OEM/ODM

حلول قابلة للتخصيص لشركاء التصنيع OEM وODM، تقدم أدوات قياس مخصصة وإكسسوارات CNC لتلبية متطلبات الإنتاج الفريدة.

صناعة السيارات

مصمم لخطوط إنتاج مكونات السيارات، مما يضمن دقة وثبات مستمر في أجزاء المحرك ومكونات النقل وعمليات التجميع.

صناعة الطيران والهندسة الدقيقة

مثالي لصناعة الطيران والدفاع، حيث تلتقي الأدوات فائقة الدقة وحوامل الأدوات الموثوقة مع متطلبات الجودة والسلامة الصارمة.
