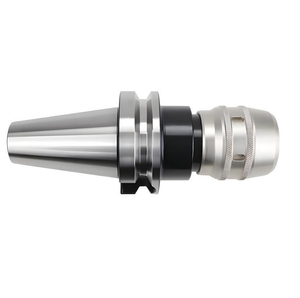

BT Series C-Style Power Milling Chuck Tool Holder - BT30/BT40/BT50

حامل أداة قلم الطحن الكهربائي على الطراز C من سلسلة BT - BT30/BT40/BT50

أقلام الطحن ذات الشكل C من نوع BT ذات الصلابة العالية مع قوة تثبيت أعلى من 3-5 مرات مقارنة بأقلام ER القياسية، متوفرة بأحجام C20-C42 وأطوال متعددة، مثالية لعمليات الخشونة الثقيلة والطحن عالي السرعة.

دقة عالية

معتمد ISO/CE

التحمل الصناعي

دعم OEM/ODM

تسليم عالمي سريع

خدمة ما بعد البيع المهنية

استفسر الآن عرض التطبيقات

رأس الزاوية

المنتجات

وصف

تُصنع فكين الطحن الكهربائية على طراز C من سلسلة BT من فولاذ سبائك عالي القوة مع معالجة بالتبريد الشامل بالفراغ وطحن دقيق، وهي الحل الأمثل لتثبيت الأدوات في التطبيقات الثقيلة والسرعة العالية على مراكز تشغيل CNC ذات المغزل BT.

تصميم الفكين متعدد القطع الفريد يوفر قوة تثبيت أعلى من 3-5 مرات مقارنة بفكين ER القياسية، مما يقضي تمامًا على انزلاق الأداة حتى تحت أحمال القطع الثقيلة الأكثر تطلبًا.
تضمن المعالجة الدقيقة للغاية دقة انحراف ≤0.005 مم عند 4×D من وجه الفكين، مما يوفر دقة استثنائية في المعالجة وتشطيب السطح.
توازن ديناميكي من الدرجة G2.5 يصل إلى 20,000 دورة في الدقيقة يقلل الاهتزاز عند السرعات العالية، مما يطيل عمر الأداة ويحسن كفاءة المعالجة.
يدعم نطاق الحجم الشامل أنظمة الفكين C20 وC25 وC32 وC42، ويغطي أقطار الأدوات من 3 مم إلى 42 مم، مع خيارات طول متعددة لتناسب أعماق المعالجة المختلفة.
تصميم المخروط القياسي 7/24 متوافق 100% مع جميع أدوات CNC الرئيسية BT30 وBT40 وBT50.
توفر معالجة السطح بالأكسيد الأسود والنيكل مقاومة ممتازة للتآكل ودوام طويل الأمد في البيئات الصناعية القاسية.

جدول المواصفات الكاملة (الوحدة: مم)

سلسلة BT30 من أقلام الطحن الكهربائية

نموذج	L	L1	L2	L3	د	d1	d2	نطاق التثبيت	وزن
BT30-C20-80	128.4	80	58	22	46	20	56	3 4 5 6 8 10 12 14 16 20	1.3كجم
BT30-C25-100	148.4	100	78	22	46	25	61	3 4 5 6 8 10 12 14 16 18 20 25	1.6كجم
BT30-C32-105	153.4	105	83	22	46	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	2.3 كجم

سلسلة BT40 من أقلام الطحن الكهربائية

نموذج	L	L1	L2	L3	د	d1	d2	نطاق التثبيت	وزن
BT40-C20-100	165.4	100	73	27	63	20	56	3 4 5 6 8 10 12 14 16 18 14 20	2.0 كجم
BT40-C25-100	165.4	100	73	27	63	25	61	3 4 5 6 8 10 12 14 16 18 20 25	2.2 كجم
BT40-C25-135	200.4	135	108	27	63	25	61	3 4 5 6 8 10 12 14 16 18 20 25	3.1 كجم
BT40-C32-105	170.4	105	78	27	63	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	2.5 كجم
BT40-C32-135	200.4	135	108	27	63	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	3.1 كجم
BT40-C32-165	230.4	165	138	27	63	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	٣.٩ كجم
BT40-C32-200	265.4	200	173	27	63	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	4.6 كجم
BT40-C32-250	315.4	250	223	27	63	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	٥.٧ كجم
BT40-C42-130	195.4	130	103	27	63	42	87	3 4 5 6 8 10 12 14 16 18 20 22 24 25 28 30 32 34 36 42

سلسلة BT50 من أقلام الطحن الكهربائية

نموذج	L	L1	L2	L3	د	d1	d2	نطاق التثبيت	وزن
BT50-C25-110	211.8	110	72	38	100	25	61	3 4 5 6 8 10 12 14 16 18 20 25	4.8 كجم
BT50-C25-165	236.8	165	127	38	100	25	61	3 4 5 6 8 10 12 14 16 18 20 25	6.1كجم
BT50-C32-110	211.8	110	72	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	5.3كجم
BT50-C32-135	236.8	135	97	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	6.0 كجم
BT50-C32-165	266.8	165	127	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	6.9كجم
BT50-C32-200	301.8	200	162	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	7.8كجم
BT50-C32-250	351.8	250	212	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	9.45 كجم
BT50-C32-300	401.8	300	262	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	11.75كجم
BT50-C32-350	451.8	350	312	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32	12.3كجم
BT50-C32-400	501.8	400	362	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32
BT50-C32-450	551.8	450	412	38	100	32	68	3 4 5 6 8 10 12 14 16 18 20 22 24 25 32
BT50-C42-135	236.8	135	97	38	100	42	87	3 4 5 6 8 10 12 14 16 18 20 22 24 25 28 30 32 34 36 42	6.2كجم
BT50-C42-165	266.8	165	127	38	100	42	87	3 4 5 6 8 10 12 14 16 18 20 22 24 25 28 30 32 34 36 42	7.6كجم
BT50-C42-200	301.8	200	162	38	100	42	87	3 4 5 6 8 10 12 14 16 18 20 22 24 25 28 30 32 34 36 42	9.0كجم

شرح المعلمات

L/L1/L2/L3/D/d1/d2: الأبعاد الإجمالية وأبعاد التثبيت (الوحدة: مم)، تتوافق مع الرسم الهندسي
نطاق التثبيت: مجموعة كاملة من أقطار عمود الأداة التي يمكن أن يحملها الفكين
وزن: الوزن الصافي لكل وحدة (الوحدة: كجم)
تسمية النموذج:
- BTXX: معيار واجهة المغزل المخروطي 7/24 (BT30/BT40/BT50)
- CYY: سلسلة شاكوش الطاقة على شكل C، YY تشير إلى أقصى قطر تثبيت (C20/C25/C32/C42)
- ZZ: الطول الكلي لحامل الأداة (على سبيل المثال، 100 = 100 مم طول)
