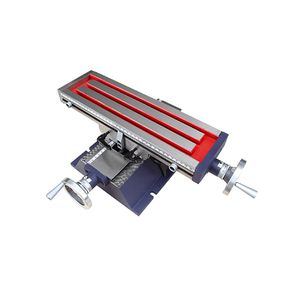

BF Series High-Precision Compound Cross Slide Table (2-Axis)

جدول الانزلاق المتقاطع المركب عالي الدقة من سلسلة BF (محوران)

جداول الانزلاق المتقاطع الدقيقة المصنوعة من الحديد الزهر عالي الصلابة مع مسارات دائرية ودرجات متكاملة، متاحة في نطاق حركة X من 220-480 مم، مثالية لعمليات الطحن والحفر والطحن عالية الدقة على أدوات الآلات اليدوية.

دقة عالية

معتمد ISO/CE

التحمل الصناعي

دعم OEM/ODM

تسليم عالمي سريع

خدمة ما بعد البيع المهنية

استفسر الآن عرض التطبيقات

لوحة زاوية وطاولة انزلاقية

المنتجات

وصف

جداول الانزلاق المتقاطع المركب عالية الدقة من سلسلة BF مصنوعة من الحديد الزهر الرمادي عالي الجودة مع معالجة تخفيف الضغط وطحن دقيق، وتتميز بمسارات دائرية ودرجات متكاملة للتحديد الدقيق للغاية على آلات الطحن اليدوية، وآلات الحفر، وآلات الطحن على الطاولة.

تصميم المسار الدائري: توفر المسارات الدائرية المصقولة بدقة حركة سلسة خالية من التراجع واحتفاظ ممتاز بالدقة على المدى الطويل.
مقاييس متدرجة متكاملة: تتيح الدرجات الخطية المزدوجة المحسوبة قراءة مباشرة لموقع قطعة العمل، مما يلغي الحاجة إلى أدوات قياس إضافية.
بناء من الحديد الزهر عالي الصلابة: يوفر الجسم المصنوع بالكامل من الحديد الزهر تخميد اهتزاز ممتاز واستقرار، مما يضمن دقة تشغيل متسقة تحت الأحمال الثقيلة.
تحكم مستقل في المحورين: عجلات يد منفصلة لمحاور X و Y تتيح ضبط دقيق ومستقل لموقع قطعة العمل في كلا الاتجاهين الأفقيين.
طاولة عمل قياسية ذات فتحة T: توفر ثلاثة فتحات على طاولة العمل خيارات تثبيت مرنة لمختلف قطع العمل والتركيبات.
نطاق حجم كامل: 3 نماذج قياسية مع حركة محور X من 220 مم إلى 480 مم وحركة محور Y من 160 مم إلى 175 مم، تتناسب مع قدرات الآلات المختلفة وأحجام قطع العمل.
**تستخدم على نطاق واسع في صناعة القوالب الدقيقة، ومعالجة الأجزاء الصغيرة، وتصنيع الأدوات، والمؤسسات التعليمية لعمليات الحفر والطحن والطحن عالية الدقة.

جدول المواصفات الكاملة (الوحدة: مم)

نموذج	A	B	ج	د	E	F	G	H	J	السفر في الاتجاه X	السفر في الاتجاه Y	الكمية/الكرتونة	حجم التعبئة (سم)	الوزن الصافي/الوزن الإجمالي (كجم)
BF-16	400	120	10	145	282	222	200	160	110	220	160	1	49×38×20	23/27
BF-20	500	180	12	151	355	260	235	200	116	280	175	1	65×44×22	45/50
BF-30	700	180	12	151	355	260	235	200	116	480	175	1	85×44×22	54/60

شرح المعلمات

A/B/c/D/E/F/G/H/J: الأبعاد العامة وأبعاد التركيب (الوحدة: مم)، وفقًا للرسومات الهندسية
السفر في الاتجاه X: الحد الأقصى للحركة الخطية لسطح العمل في الاتجاه الأفقي (X)
السفر في الاتجاه Y: الحد الأقصى للحركة الخطية لسطح العمل في الاتجاه العمودي (Y)
الكمية/الكرتونة: عدد الوحدات في الكرتونة
حجم التعبئة: الأبعاد الخارجية لكرتونة الشحن (الطول×العرض×الارتفاع، الوحدة: سم)
NW/GW: الوزن الصافي / الوزن الإجمالي لكل وحدة (الوحدة: كجم)
تسمية النموذج:
- BF: سلسلة جداول الانزلاق المتقاطع المركب الدقيقة مع مسارات دائرية
- XX: رقم النموذج الذي يتوافق مع نطاقات الحركة المختلفة
