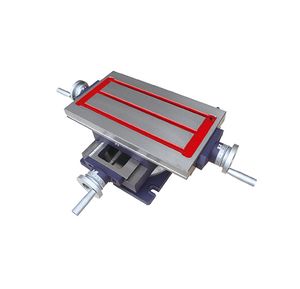

AKP-1 Series 360° Rotary Precision Compound Cross Slide Table (2-Axis)

جدول الانزلاق المتقاطع المركب الدقيق الدوار من سلسلة AKP-1 بزاوية 360° (محورين)

طاولات انزلاق متقاطع ذات صلابة عالية مصنوعة من الحديد الزهر بمحورين مع قاعدة دوارة بزاوية 360° ومقاييس دقيقة، متاحة بأربعة أحجام (105-400 مم حركة X)، مع أغطية غبار اختيارية، مثالية لعمليات الطحن، والثقب، والطحن متعددة الزوايا.

دقة عالية

معتمد ISO/CE

التحمل الصناعي

دعم OEM/ODM

تسليم عالمي سريع

خدمة ما بعد البيع المهنية

استفسر الآن عرض التطبيقات

لوحة زاوية وطاولة انزلاقية

المنتجات

وصف

تُصنع طاولات الانزلاق المتقاطع الدوارة الدقيقة من سلسلة AKP-1 من الحديد الزهر الرمادي عالي الجودة مع معالجة تخفيف الإجهاد وطحن دقيق، وتتميز بقاعدة دوارة مدمجة بزاوية 360° للتوجيه متعدد الزوايا على آلات الطحن اليدوية، وآلات الحفر، وآلات الطحن على الطاولة.

قاعدة دوارة بزاوية 360°: تتيح القاعدة الدوارة المدمجة دورانًا كاملاً بزاوية 360 درجة مع علامات تدرج، مما يمكّن من تحديد الزوايا بدقة لعمليات التشغيل المعقدة.
بناء من الحديد الزهر عالي الصلابة: يوفر الجسم العام من الحديد الزهر تخميدًا ممتازًا للاهتزاز واستقرارًا، مما يضمن دقة طويلة الأمد ومتانة تحت الأحمال الثقيلة.
مقاييس متدرجة دقيقة: مزودة بمسامير رصاص ذات خطوات دقيقة ومقاييس متدرجة، مما يوفر حركة خطية سلسة ودقيقة مع دقة موثوقة في تحديد المواقع.
تحكم مستقل في المحورين: عجلات يدوية منفصلة للمحاور X و Y تسمح بتعديل مستقل لموقع قطعة العمل في كلا الاتجاهين الأفقيين.
طاولة عمل قياسية ذات فتحة T: توفر شقوق T مزدوجة على طاولة العمل خيارات تثبيت مرنة لمختلف قطع العمل والأدوات.
غطاء غبار اختياري: متوفر مع ألواح حماية من الغبار لمنع دخول الرقائق والسوائل إلى المسمار اللولبي والممر، مما يطيل عمر الخدمة.
نطاق حجم كامل: 4 نماذج قياسية مع سفر المحور X من 105 مم إلى 400 مم وسفر المحور Y من 90 مم إلى 150 مم، تتناسب مع قدرات الآلات المختلفة وأحجام قطع العمل.
**تستخدم على نطاق واسع في صناعة القوالب، ومعالجة الأجزاء الصغيرة، وورش الإصلاح، والمؤسسات التعليمية لعمليات الحفر، والطحن، والطحن التي تتطلب تعديل الزاوية.

جدول المواصفات الكاملة (الوحدة: مم)

نموذج	A	B	C	د	E	F	G	H	J	K	السفر في الاتجاه X	السفر في الاتجاه Y	الكمية/الكرتونة	حجم التعبئة (سم)	الوزن الصافي/الوزن الإجمالي (كجم)
AKP-1-٣٠٢	225	175	12	72	138	175	232	195	-	96	105	90	1	٣٥×٣٤×٢١	18/19
AKP-1-٣٠٣	330	220	12	72	155	280	160	240	200	96	190	100	1	٤٥×٣٩×٢٢	28/29
AKP-1-٣٠٤	425	240	12	72	165	335	340	250	250	123	225	150	1	60×44×22	47/53
AKP-1-٣٠٥	600	240	12	72	165	335	340	250	250	123	400	150	1	77×44×22	55/60

شرح المعلمات

A/B/C/D/E/F/G/H/J/K: الأبعاد العامة وأبعاد التركيب (الوحدة: مم)، وفقًا للرسومات الهندسية
السفر في الاتجاه X: الحد الأقصى للحركة الخطية لسطح العمل في الاتجاه الأفقي (X)
السفر في الاتجاه Y: الحد الأقصى للحركة الخطية لسطح العمل في الاتجاه العمودي (Y)
الكمية/الكرتونة: عدد الوحدات في الكرتونة
حجم التعبئة: الأبعاد الخارجية لكرتونة الشحن (الطول×العرض×الارتفاع، الوحدة: سم)
NW/GW: الوزن الصافي / الوزن الإجمالي لكل وحدة (الوحدة: كجم)
تسمية النموذج:
- AKP-1: سلسلة طاولة الانزلاق المتقاطع الدوارة المركبة (مع قاعدة دوارة بزاوية 360°)
- XXX: رقم الطراز الذي يتوافق مع نطاقات السفر المختلفة
