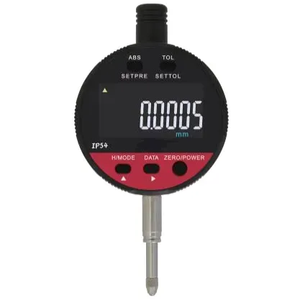

Indikator Dial Digital Premium – Resolusi 0.0005mm dengan Tampilan Warna & Output USB-C

Deskripsi

I. Analisis Produk Mendalam

Untuk para profesional yang bekerja di lingkungan metrologi kritis—seperti inspeksi komponen aerospace, pembuatan perangkat medis, dan QC otomotif presisi—indikator dial standar 0.01mm sering kali tidak memadai. KamiH-505 Series Indikator Dial Digital Premiumdirancang khusus untuk menjembatani kesenjangan antara pengukur standar di lantai pabrik dan peralatan pengukuran kelas laboratorium, menyediakan fitur canggih yang secara drastis meningkatkan efisiensi alur kerja dan akurasi pengukuran.

Tidak seperti indikator digital standar, model ini memilikiresolusi ganda yang dapat dipilihmekanisme. Operator dapat beralih antara0.001mmmode untuk pemeriksaan pengaturan umum yang cepat dan0.0005mm (setengah mikron)mode untuk verifikasi toleransi kritis, memberikan mereka fleksibilitas dua alat berbeda dalam satu casing kompak. Fitur canggih inisistem pengkodean optik absolutmempertahankan posisi tepat dari plunger pengukur bahkan setelah mati, menghilangkan kebutuhan untuk mengatur ulang pengukur setiap kali dinyalakan, menghemat waktu yang signifikan dalam jalur inspeksi volume tinggi.

Fitur menonjol dari versi premium ini adalahlayar LCD warna besar. Layar menggunakan pengkodean warna intuitif—warna yang berbeda secara otomatis ditugaskan untuk mode pengukuran, alarm toleransi, dan fungsi (ABS/INC, MAX/MIN, dll.). Ini memungkinkan operator untuk segera mengidentifikasi status perangkat saat ini dan membaca pengukuran dengan kejernihan yang tak tertandingi, secara dramatis mengurangi kesalahan pembacaan. Selain itu, tampilan menawarkan rentang rotasi yang luas dari180° searah jarum jam hingga 90° berlawanan arah jarum jam, memastikan visibilitas sempurna bahkan ketika dipasang di posisi mesin yang paling canggung atau terbalik. Denganperlindungan IP54, output data USB Type-Cterintegrasi untuk integrasi SPC yang mulus, danbaterai isi ulang 800mAh, indikator premium ini adalah alat definitif untukMetrologi Presisilaboratorium modern.

II. Spesifikasi Teknis



Nomor Model	Rentang Pengukuran	Kesalahan Indikasi @20℃	Kesalahan Balik @20℃	Gaya Ukur	Berat
H-505-00-000	0-12,7mm	0,002mm	0,0015mm	≤1,5N	180g
H-505-01-000	0-15mm	0,002mm	0,0015mm	≤1,5N	180g
H-505-02-000	0-25,4mm	0,002mm	0,0015mm	≤1,8N	200g
H-505-03-000	0-50,8mm	0,004mm	0,002mm	≤2,3N	230g

Spesifikasi Tambahan:

• Resolusi:Dapat dipilih antara 0.001mm dan 0.0005mm.

• Tampilan:LCD warna besar dengan pengkodean warna spesifik fungsi.

• Rotasi Tampilan:180° searah jarum jam / -90° berlawanan arah jarum jam.

• Sistem Pengukuran:Pengkodean optik absolut (retensi posisi setelah mati).

• Peringkat Perlindungan:Tahan debu dan percikan air IP54.

• Baterai:Baterai lithium isi ulang 800mAh.

• Output Data:Konektivitas USB Type-C (untuk transfer data dan pengisian).

• Mode Pengukuran:Pencatatan nilai ABS/INC, MAX, MIN, nilai Max-Min (TIR).

• Fungsi:Menahan nilai, pengaturan nol posisi sembarangan, pengalihan arah pengukuran, alarm toleransi yang dapat diprogram.

III. FAQ (Pertanyaan yang Sering Diajukan)

Q1: Apa keuntungan memiliki mode resolusi ganda (0,001mm dan 0,0005mm)?
A:Fitur mode ganda ini menawarkan fleksibilitas yang luar biasa. Mode standar 0,001mm memberikan pembacaan yang cepat dan jelas, cocok untuk pengaturan mesin umum dan pemeriksaan kualitas sehari-hari. Ketika Anda perlu memverifikasi toleransi yang sangat ketat (seperti dalam manufaktur dirgantara atau perangkat medis), Anda dapat langsung beralih ke mode 0,0005mm. Ini secara efektif memberi Anda dua instrumen berbeda dalam satu perangkat.

Q2: Bagaimana tampilan berwarna meningkatkan pengalaman pengguna?
A:Tampilan berwarna besar memanfaatkan sistem pengkodean warna yang intuitif. Misalnya, ketika Anda berada dalam mode Absolut (ABS), latar belakang atau teks layar mungkin berwarna satu; ketika dalam mode Incremental (INC), mungkin berwarna lain. Yang lebih penting, jika pengukuran melebihi toleransi yang telah ditetapkan, layar dapat langsung berubah warna untuk memicu alarm visual. Ini memungkinkan operator untuk menginterpretasikan pengukuran dan memeriksa status hanya dengan sekali lihat, sepenuhnya menghilangkan kebutuhan untuk membaca menu atau instruksi selama inspeksi produksi yang cepat.

Q3: Apa fungsi dari port USB Type-C?
A:Port USB Type-C memiliki dua fungsi. Pertama, itu adalah port pengisian untuk baterai isi ulang berkapasitas tinggi 800mAh, menghilangkan kerepotan dan limbah lingkungan dari sel tombol sekali pakai. Kedua, itu menyediakan output data digital standar. Dengan menghubungkan pengukur ke komputer (menggunakan perangkat lunak yang disertakan atau opsional), Anda dapat langsung mentransmisikan data pengukuran ke PC untuk pencatatan Pengendalian Proses Statistik (SPC), menghasilkan laporan inspeksi elektronik tanpa transkripsi manual.

Q4: Apa arti peringkat IP54 di lingkungan bengkel?
A:Peringkat IP54 memastikan perangkat terlindungi dari masuknya debu dan percikan air dari segala arah. Dalam dunia nyata di bengkel mesin, ini berarti sirkuit elektronik sensitif dan pengkode optik terlindungi dengan baik dari pendingin, minyak pemotong, dan debu penggilingan, menjamin operasi yang andal dan umur layanan yang panjang bahkan di lingkungan produksi yang keras.

Q5: Seberapa akurat model premium ini dibandingkan dengan versi standar?
A:Model premium ini secara signifikan mengungguli indikator standar. Seperti yang ditunjukkan dalam spesifikasi, kesalahan pengukuran pada 20℃ hanya 0,002mm (untuk rentang 0-12,7mm), dan kesalahan terbalik adalah 0,0015mm yang sangat rendah. Tingkat presisi yang tinggi ini—dipadukan dengan resolusi ultra-halus 0,0005mm—membuatnya sangat cocok untuk laboratorium dan jalur produksi yang memerlukan verifikasi dimensi tingkat mikron.

IV. Aplikasi & Penggunaan Industri

• Rekayasa Dirgantara:Pengukuran ultra-presisi dari runout komponen kritis, toleransi bilah turbin, dan penyelarasan roda pendaratan.

• Manufaktur Perangkat Medis:Memverifikasi dimensi tepat dari instrumen bedah presisi dan komponen yang dapat ditanam.

• Pengolahan CNC Presisi Tinggi:Digunakan pada basis magnet untuk mengatur nol spindle dan menyelaraskan alat mesin dengan pengulangan absolut.

• Laboratorium Metrologi & Kalibrasi:Alat referensi sekunder untuk memverifikasi gauge master dan fixture uji akurasi tinggi.

• Otomotif & Rekayasa Lanjutan:Memeriksa konsentrik dan datarnya bagian mesin berkinerja tinggi, dudukan katup, dan rumah transmisi.

• Penelitian & Pengembangan:Memantau mikro-deformasi dan menguji elastisitas struktural komposit dan paduan canggih.

V. Akurasi & Prinsip Kerja (Akurasi & Mekanika)

Seri H-505 mencapaikesalahan indikasi 0,002mm yang luar biasadan resolusi ultra-tinggi0,0005mmmelalui skala grating optik yang sangat halus yang dipadukan dengan pemrosesan sinyal digital canggih. Saat plunger pengukur yang diproduksi dengan presisi bergerak secara linier, pola optik skala kaca dibaca oleh sensor resolusi tinggi. Pengukuran digital murni ini menghilangkan keausan mekanis dan histeresis yang ditemukan pada indikator berbasis gear tradisional. Sistem pengkodean absolut terus memperbarui data posisi di chip memori, memungkinkan pembacaan yang instan dan akurat segera setelah perangkat dinyalakan, sepenuhnya bebas dari waktu settling gear mekanis.

VI. Kalibrasi & Pemeliharaan

1. Verifikasi Nol Harian:Sebelum sesi inspeksi kritis, verifikasi titik nol terhadapblok pengukuryang bersertifikat.ZEROJika terdeteksi deviasi, gunakan fungsi

2. Bersihkan Plunger:untuk mengatur ulang garis dasar absolut.

3. Perawatan Baterai:Plunger pengukur adalah satu-satunya bagian mekanis yang bergerak. Setelah digunakan, bersihkan dengan kain lembut yang tidak berbulu. Kotoran atau minyak yang terjebak pada plunger dapat menyebabkan lengket, yang mengarah pada pembacaan yang tidak akurat.

4. Kalibrasi Profesional Tahunan:Meskipun baterai 800mAh memberikan umur panjang, pastikan perangkat diisi menggunakan kabel USB-C sebelum indikator baterai turun terlalu rendah. Ganti baterai jika kinerja menurun secara signifikan.12 bulan.
