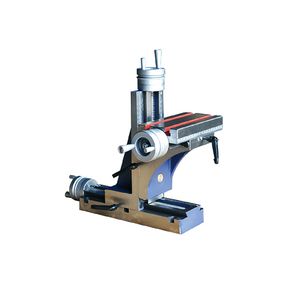

X-Z-Achse Vertikaler Verbundschlitten mit horizontalem T-Slot-Kreuztisch (3-Achsen manuelle Drehfräse)

Beschreibung

1. Drei unabhängige kalibrierte Handräder

   Separate Handräder mit Mikrometerskala für den unteren X-Horizontalvorschub, das vertikale Z-Heben und die horizontale Bewegung des mittleren Querschlittens. Klare gravierte Skalen unterstützen ultra-präzise Feineinstellungen, um strenge Maßtoleranzanforderungen für Präzisionsteile zu erfüllen.
2. Dreifach-Präzisions-Führungen

   Alle beweglichen Achsen verwenden vollständig plan geschliffene Führungen mit verstellbaren Gleitstücken, um das Spiel zu beseitigen, was ein reibungsloses, stabiles Gleiten und eine langfristige Genauigkeitsbeibehaltung unter mittleren Schnittlasten gewährleistet.
3. Universeller T-Slot-Horizontal-Arbeitsplatz

   Der mittlere Querschlitten ist mit standardmäßigen T-Slots und roten, verschleißfesten Abdeckleisten ausgestattet, die mit Schraubstöcken, Vorrichtungen, Fräsern und Bohrern kompatibel sind und eine flexible Spannvorrichtung für verschiedene unregelmäßige und standardisierte Werkstücke ermöglichen.
4. Verstärkter integraler Gusseisenrahmen

   Die verstärkte Gusseisenbasis und die gebogene verstärkte vertikale Stütze erhöhen erheblich die strukturelle Steifigkeit und die Vibrationsdämpfung, wodurch Werkzeuggeräusche während des kontinuierlichen Fräsens und der Oberflächenbearbeitung vermieden werden.
5. Zwei Standardgrößenkonfigurationen

   Modell 100 und Modell 150 passen separat zu kleinen und mittleren Werkbänken: X-Verfahrweg 100/150 mm, Quertischverfahrweg 10/12 mm, Z-Hub bis zu 200/215 mm, geeignet für Hobbymaschinen, Reparaturwerkstätten und Schulungseinrichtungen.
6. Breite Multi-Szenen-Anwendung

   Perfekt für die Nachrüstung von Drehmaschinen zur Durchführung von Nutfräsen, Planflächen schleifen, Querlochbohren, kleinen Formenprofilen und Gewindeschneiden. Weit verbreitet in der Maschinenwartung, der Verarbeitung von kundenspezifischen Kleinserienteilen und der Ausbildung in Berufsschulen.

Vollständige Dimensionsspezifikationstabelle (Einheit: mm / kg)

Parametererklärung

1. A~M: Gesamte Umrissgröße, Säulenbreite, Gesamthöhe, Abmessungen des T-Slot-Arbeitsplatzes, Positionen der Montageschraubenlöcher, entsprechend den beigefügten 2D-Front-, Seiten- und Oberansichtszeichnungen.
2. X-Verfahrweg: Maximaler Vor- und Rücklauf des unteren Basisschlitten.
3. Kreuztischverfahrweg: Links-rechts-horizontale Bewegung des mittleren T-Slot-Arbeitsplatzes
4. Z-Verfahrweg: Maximaler vertikaler Hub des aufrechten Schwalbenschwanzsäulen
5. NW: Nettogewicht einer kompletten 3-Achsen-vertikalen Schlittenbaugruppe

Modellbenennungsregel

• 100 / 150: Größenkode steht für die Breite der vertikalen Säule, entsprechend der unterschiedlichen Tragfähigkeit, der Größe des Arbeitstisches und des Hubbereichs der Z-Achse
