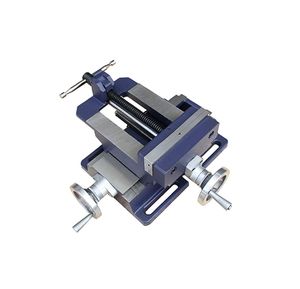

3/4/6/8 Zoll Feststehender X-Y-Dualachskreuzschlitten-Präzisionsbohr- und Frässchraubstock

Beschreibung

1. Unabhängige X/Y-Dualachsen-Präzisionsfeineinstellung Kreuzschlitten

   Zwei separate Metallhandräder mit gravierten Mikrometerskalen steuern unabhängig die horizontale X-Achse von links nach rechts und die longitudinale Y-Achse von vorne nach hinten. Die genaue lineare Zuführung ermöglicht es den Bedienern, Werkstücke in einer einzigen Einrichtung auf mehrere Bearbeitungskoordinaten zu verschieben, wodurch wiederholtes Zerlegen, Ausrichten und Umspannen entfällt und die Effizienz beim Batchbohren und Gewindeschneiden erheblich verbessert wird.
2. Integrierte feste starre Basis ohne Drehplatte

   Die untere 360°-Drehbasis der Compound-Schraubstöcke wurde entfernt; die massive Gussbasis wird direkt auf die T-Slots der Maschine montiert, ohne lose Rotationsspielräume. Hervorragende Anti-Vibrationsleistung verhindert Werkstückversatz und Rattermarken während des Grobfräsens und beim schweren Materialabtrag, ideal für die Massenproduktion von regulären flachen Metallteilen.
3. Austauschbare gehärtete präzisionsgeschliffene Legierungsstahlbacken

   Feste und bewegliche Backen sind aus hochfestem Kohlenstoffstahl geschmiedet, vollständig gehärtet und spiegelnd präzisionsgeschliffen, um ultra-hohe Ebenheit und Parallelität zu gewährleisten. Rutschfeste gezahnte Innenseiten bieten starken Reibungsgriff, um das Gleiten der Rohlinge unter Schneekraft zu stoppen; abgenutzte Backen können separat demontiert und ersetzt werden, um langfristige Werkstattkosten für Vorrichtungen zu senken.
4. Selbstsperrende verschleißfeste trapezförmige Vorschubschraube

   Großdurchmesser-Trapezschraube mit integrierter Selbstsperrstruktur, die die Schlittenposition während des Schneidens automatisch verriegelt und Koordinatenausdrift durch Maschinenvibrationen vermeidet. Sanfte Gleitbewegung reduziert die körperliche Anstrengung beim Handkurbeln für den kontinuierlichen Betrieb in der Werkstatt über lange Schichten.
5. Vollständige Multi-Zoll-Größenserie mit vollständiger Geräteabdeckung

   Vier ausgereifte Hauptspezifikationen decken Miniatur-Tischbohrmaschinen, kleine Gravurfräsen und mittlere vertikale Fräsausrüstung ab. Jeder Schraubstock ist in einem unabhängigen stoßfesten Exportkarton verpackt, um die kalibrierten Gleitführungsflächen während des Übersee-Logistiktransports vor Kratzschäden zu schützen.

Vollständige Dimension & Leistungsspezifikationstabelle (Einheit: mm / cm / kg)

Parametererklärung

1. A: Gesamte vertikale Höhe der kompletten Kreuzschlitten-Schraubstockbaugruppe
2. B: Gesamtlänge von vorne nach hinten der festen Montagebasis
3. C: Gesamtlänge der X-Achse des horizontalen Schiebetisches
4. D: Vertikale Dicke der XY-Kreuzschlitten-Kernbasisplatte
5. E: Effektive Breite des Spannbackens, Kern-Zoll-Modellbezeichner
6. F: Vertikale Höhe der Spannarbeitsfläche
7. G: Außendurchmesser des kalibrierten Metallmikrometer-Handrads
8. H: Maximale äußere Breite der Dual-Achsen-Kreuzschlittenbaugruppe
9. J: Maximale einstellbare Öffnungsfahrt des einzelnen beweglichen Backens
10. K: Vertikale Höhe des oberen Backens des Hauptkörpers
11. X-Fahrt: Maximale horizontale Links-Rechts-Verschiebung des X-Achsentisches
12. Y-Fahrt: Maximale longitudinale Vorne-Hinten-Verschiebung des Y-Achsentisches
13. Menge/Karton: Anzahl der Schraubstöcke, die in einem Exportkarton verpackt sind (1 Einheit pro Karton)
14. NW/GW: Nettogewicht des einzelnen Schraubstocks / Bruttoversandgewicht
15. Verpackungsgröße: Außenmaß des unabhängigen schockfesten Export-Schutzkartons

Modellbenennungsregel

• Die Zollzahl steht für die effektive Breite des Spannbocks; 3" für Miniatur-Bench-Bohrer für kleine Teile, 4"/6"/8" für kleine und mittlere Fräswerkstätten mit regulären Rohlingen. Diese Serie ist ein festes XY-Kreuzschlitten-Spannmittel ohne drehbare Schwenkplatte.
