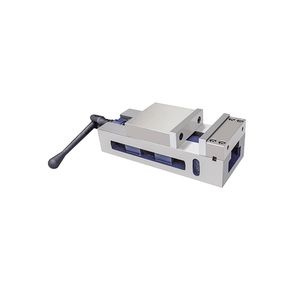

Single Station Full Ground Solid Steel Precision CNC Milling Vice

Einzelstation Vollständig geschliffene Präzisions-CNC-Fräsvise aus massivem Stahl

Integral abgeschreckte, massive Legierungsstahl-Einzelstation-CNC-Vise mit leichtem, hohlem Basisdesign, vollständig spiegelgeschliffenen Kontaktflächen. Zwei Standardgrößen (4-Zoll- & 6-Zoll-Kieferbreite) mit 120 mm / 160 mm maximalem Öffnungsweg, integrierte Keil-Kraftverstärkungs-Klemmstruktur. Entwickelt für vertikale CNC-Bearbeitungszentren sowie Gravur- und Fräsmaschinen, ideal für hochpräzises Grobfräsen von Einzelwerkstücken, Finish-Spiegelbearbeitung und Präzisionsbohren von kleinen und mittleren Metallblanken.

Hohe Präzision

ISO/CE Zertifiziert

Industrielle Haltbarkeit

OEM/ODM Unterstützung

Schnelle weltweite Lieferung

Professioneller After-Sales-Service

Jetzt anfragen Anwendungen anzeigen

Maschinenvisier

Produkte

Beschreibung

Dieser Einzelstation-Vise aus massivem Stahl ist eine hochsteife Präzisionsspannvorrichtung, die für die Bearbeitung von Einzelblanken mit hohen Toleranzen optimiert ist. Der gesamte Körper ist aus einem Stück massivem Legierungsstahl geschmiedet, unterliegt einer umfassenden Abschreckwärmebehandlung, mehrfachem Spannungsabbau und vollständigem harten Präzisionsschleifen, wodurch Deformationsfehler traditioneller Gusseisen-Visen vollständig vermieden werden. Die hohle Seitenaussparung ermöglicht ein geringes Gewicht, ohne die gesamte Klemmsteifigkeit zu opfern.

Integral massiver Stahl, vollständig präzise geschliffener Körper

Einteilige, dicke Legierungsstahlkonstruktion beseitigt Gießschrumpfung und lockere Textur. Alle Basisgleitschienen, Kiefer-Anpassungsflächen und Montage-Datumsflächen unterliegen einem spiegelharten Schleifen, ultra-hoher Ebenheit, Parallelität und Rechtwinkligkeit, die nach Tausenden von Klemmzyklen eine Mikron-genaue Langzeitpräzision aufrechterhalten. Das Design mit hohem Seitenfenster reduziert das Gesamtgewicht für eine einfachere Handhabung der Vorrichtung.
Integrierte Keil-Kraftverstärkungs-Klemmübertragung

Interner geneigter Keilverstärkermechanismus wandelt die horizontale Schraubendruckkraft in stabilen vertikalen Klemmdruck um und erzeugt eine konsistente hohe Haltekraft, um Werkstücke fest zu fixieren. Beseitigt effektiv Rattermarken und dimensionale Versätze während der Hochgeschwindigkeits-Bearbeitung und ultra-präzisen Spiegelbearbeitung.
Austauschbare präzisionsgehärtete Legierungsstahlbacken

Feste und bewegliche Backen bestehen aus hochhärtem Legierungsstahl mit vollständigem Oberflächenschliff, vorab reservierten Mehrpositions-Gewindemontagelöchern. Unterstützt die schnelle Installation von maßgeschneiderten Aluminium-Weichbacken, rutschfesten gezahnten Hartbacken und V-förmigen Spezialbacken zum Spannen von dünnwandigen, unregelmäßigen und zylindrischen Werkstücken.
Kompakte Standardgröße für Platzersparnis

Zwei ausgereifte Hauptspezifikationen decken die Bearbeitung von kleinen Präzisionshardware und mittleren Formblanken ab: 4-Zoll-kompaktes Modell für Miniaturteile, 6-Zoll-schwere Ausführung für mitteldicke Blanks. Der schmale, stromlinienförmige Körper benötigt weniger T-Slot-Tischfläche, sodass mehrere Visen nebeneinander auf einem Maschinenarbeitsplatz angeordnet werden können.
Universelle CNC-Maschinenkompatibilität

Standarddurchgangsbohrungen für T-Slot-Basen passen zu allen vertikalen CNC-Bearbeitungszentren, Gravurfräsen und Tischfräsmaschinen. Unabhängige stoßfeste Exportkartonverpackungen verhindern Kratzschäden an präzise geschliffenen Oberflächen während des Übersee-Transports.

Vollständige Dimension & Verpackungsspezifikationstabelle (Einheit: mm / cm / kg)

Modell	A Gesamtlänge	B Effektive Bettarbeitslänge	C Gesamthöhe der Basis	D Maximaler Kieferöffnungsweg	E Vertikale Kieferhöhe	F Effektive Kieferbreite	Äußere Verpackungsgröße (L×B×H)	NW / GW Einzelgerät	Preis
4"	320	270	95	120	30	100	38×15×17	10 / 11	—
6"	438	385	120	160	44	152	50×22×19	25 / 27	—

Parametererklärung

A: Gesamtlänge der kompletten Einzelstation-Vise
B: Effektive Gleitschienenarbeitslänge des Vise-Betts
C: Vertikale Gesamthöhe der gesamten Schraubstockbasis
D: Maximale einstellbare Öffnungsbewegung des beweglichen Backens
E: Vertikale Höhe der Arbeitsfläche zum Klemmen des Backens
F: Kernbackenbreite, gekennzeichnet durch Zoll als Modellbezeichner
NW/GW: Nettogewicht / Bruttogewicht des einzelnen Schraubstocks
Verpackungsgröße: Unabhängige Exportkartonaußenmaße

Modellbenennungsregel

Format:[Jaw Inch Size]"

Beispiel: 6"

Das Zoll-Symbol steht für die effektive Backenbreitenspezifikation; 4" für kompakte Präzisionsteile in kleiner Größe, 6" für mittlere schwere Formrohlinge
