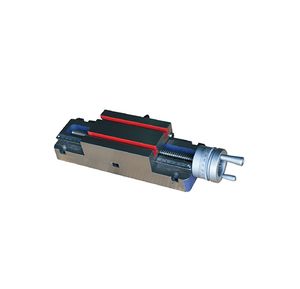

Einachsiger X-Präzisions-Schwalbenschwanz-Kreuzschlitten (horizontale manuelle Zuführung)

Beschreibung

1. Präzisionsschwalbenschwanzführungsstruktur.

   Die integrale Schwalbenschwanzgleitfläche durchläuft einen präzisen Schleifprozess, kombiniert mit verschleißfesten Gleitstreifen zur Spielraumjustierung. Die Gleitbewegung ist glatt mit minimaler Reibung, wodurch die Positionierungsgenauigkeit während langfristiger wiederholter Operationen konstant bleibt.
2. Mikrometerkalibrierter Vorschub-Handrad.

   Ausgestattet mit einem großdurchmesserigen, graduierten Handrad mit klar eingravierter Mikrometerskala, unterstützt ultra-feine manuelle Vorschubjustierungen für präzises Bohren, Fräsen und Oberflächenbearbeitungsaufgaben.
3. Standard T-Slot Arbeitstisch mit Verschleißstreifen.

   Die bewegliche Tischplatte verfügt über zwei Standard-T-Schlitze mit roten Verschleißschutzstreifen, die mit Schraubstöcken, Vorrichtungsjigs, Werkzeughaltern und verschiedenen Spannzubehörteilen für eine flexible Werkstückmontage kompatibel sind.
4. Kompakter leichter starrer Körper

   Die integrierte Gusseisenbasis mit optimiertem Rippenlayout balanciert das leichte Design und die strukturelle Steifigkeit, bietet gute vibrationsdämpfende Eigenschaften, um Werkstückschwingungen bei leichten bis mittleren Schnittlasten zu vermeiden.
5. Zwei Standardgrößenoptionen

   Modell 100 und Modell 150 decken unterschiedliche Anforderungen an Tischbreite und Verfahrwege ab: X-Verfahrweg 150 mm für Modell 100 und 100 mm für Modell 150, geeignet für Hobby-Drehmaschinen-Nachrüstungen, kleine Tischbohrstationen und berufliche Ausbildungsgeräte.
6. Breite Anwendungsszenarien

   Dient als horizontale X-Basiseinheit für vertikale Compound-Schlitten, eigenständiger Vorschubschlitten für Tischbohrer, Positioniereinrichtung für Gravuren und kleine Formenbearbeitung, auch weit verbreitet in Maschinenreparaturwerkstätten und Ausbildungswerkstätten für Maschinenbau.

Vollständige Dimensionsspezifikationstabelle (Einheit: mm / kg)

Parametererklärung

1. A~K: Gesamte Umrissbreite, Tischlänge, Gesamtschlittenlänge, Höhe, Abmessungen von Montageschlitzen und -löchern, bezogen auf die beigefügten 2D-Front- und Oben-Engineering-Zeichnungen
2. X-Verfahrweg: Maximale horizontale lineare Vorschubbewegung des beweglichen Arbeitstisches
3. NW: Nettogewicht einer kompletten einachsigen X-Kreuzschlittenbaugruppe

Modellbenennungsregel

• 100 / 150: Größenkode, der die Breite des gleitenden Arbeitstisches darstellt, entsprechend unterschiedlichen Tragfähigkeiten und Verfahrbereichen
