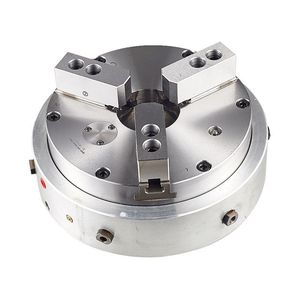

QZ Series 3-Jaw Vertical Pneumatic Power Chuck

QZ-Serie 3-Backen vertikales pneumatisches Spannfutter

Vertikal montierter 3-Backen-Pneumatikfutter mit stabiler Klemmkraft, ideal für Fräs-, Bohr-, Senk- und Rundtischoperationen an vertikalen Werkzeugmaschinen.

Hohe Präzision

ISO/CE Zertifiziert

Industrielle Haltbarkeit

OEM/ODM Unterstützung

Schnelle weltweite Lieferung

Professioneller After-Sales-Service

Jetzt anfragen Anwendungen anzeigen

Drehfutter

Produkte

Beschreibung

Die QZ-Serie 3-Backen vertikale pneumatische Kraftspannfutter werden aus hochfestem legiertem Stahl mit durchgehender Härtebehandlung und präzisem Schleifen hergestellt, speziell für vertikale Bearbeitungsanwendungen entwickelt.

Die vertikale Montagestruktur ist perfekt kompatibel mit Fräsmaschinen, Bohrmaschinen, Senkbohrmaschinen und Tischdrehmaschinen.
Das selbstzentrierende 3-Backen-Design sorgt für hohe Zentriergenauigkeit und gleichmäßige Spannkraftverteilung.
Das pneumatische Antriebssystem ermöglicht eine schnelle Spann- und Entspannreaktion und verbessert die Produktionseffizienz bei automatisierten Prozessen.
Der optimierte Keilmechanismus sorgt für eine stabile und zuverlässige Spannkraft, geeignet für sowohl leichte als auch schwere Bearbeitungsoperationen.
Hohe Rundlaufgenauigkeit ≤0,02 mm, sorgt für ausgezeichnete Bearbeitungspräzision und Oberflächenqualität.
Härtete Backen und Führungen bieten überlegene Verschleißfestigkeit und lange Lebensdauer.
Standard-Montagedimensionen kompatibel mit den gängigsten vertikalen Werkzeugmaschinenspindeln, einfach zu installieren und zu warten.

Vollständige Spezifikationstabelle (Einheit: mm / kg)

Montageabmessungen

MODELL	D	D1	D2	D3	D4	E	H	J	Z-d
QZ-04	120	185	100	72	15	14	90.5	4	3-M8
QZ-05	140	210	108	95	25	14	95	4	3-M8
QZ-06	175	248	142	130	36	20	105	4	6-M8
QZ-08	210	298	180	165	52	25	112	5	6-M10
QZ-10	252	346	226	206	75/185	30	118	6	6-M12
QZ-12	325	425	290	270	91/110	30	138	6	6-M12

Leistungsparameter

MODELL	Zulässiger Druck (Mpa)	Backenhub (mm)	Keilwinkel	Maximale statische Klemmkraft (KN)	Maximale Geschwindigkeit (U/min⁻¹)	Gewicht (kg)
QZ-04	0.4-0.8	3.6	14°	39.5	3000	10.5
QZ-05	0.4-0.8	3.6	7°	54.8	2800	15.3
QZ-06	0.4-0.8	4	8°	134.3	2800	23
QZ-08	0.4-0.8	5	8°	193.8	2500	36
QZ-10	0.4-0.8	6	10°	285.8	2200	50
QZ-12	0.4-0.8	10	14°	497.6	1800	72

Parametererklärung

D: Gesamter Außendurchmesser des Spannkörpers
D1: Durchmesser der Montageschraube
D2/D3/D4/E/H/J: Gesamt- und Montagedimensionen (Einheit: mm), entsprechend den Konstruktionszeichnungen
Z-d: Anzahl und Spezifikation der Montageschrauben
Zulässiger Druck: Empfohlener Arbeitsluftdruckbereich
Backenhub: Maximale Bewegungsdistanz jedes Backens
Keilwinkel: Winkel des internen Keilmechanismus, der die Verstärkung der Klemmkraft beeinflusst
Maximale statische Klemmkraft: Maximale Klemmkraft bei standardmäßigem Arbeitsluftdruck
Maximale Geschwindigkeit: Maximale zulässige Drehzahl unter sicheren Betriebsbedingungen
