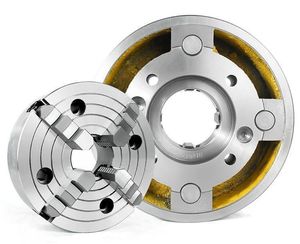

K72 Series 4-Jaw Independent Manual Chuck (C-Type Flange Mounting)

K72-Serie 4-Backen unabhängiges manuelles Spannfutter (C-Typ Flanschmontage)

Hochpräzises 4-Backen-Unabhängiges Handspannfutter mit C-Typ Schnellwechselflansch, ermöglicht einen schnellen Futterwechsel, ideal zum Spannen von unregelmäßigen, quadratischen und exzentrischen Werkstücken auf herkömmlichen Drehmaschinen.

Hohe Präzision

ISO/CE Zertifiziert

Industrielle Haltbarkeit

OEM/ODM Unterstützung

Schnelle weltweite Lieferung

Professioneller After-Sales-Service

Jetzt anfragen Anwendungen anzeigen

Drehfutter

Produkte

Beschreibung

Die K72-Serie 4-Backen-Unabhängigen Handfutter mit C-Typ Flansch werden aus hochfestem Gusseisen mit umfassender Präzisionsbearbeitung und Wärmebehandlung hergestellt, was flexible und zuverlässige Spannlösungen für herkömmliche Drehmaschinen, Fräsmaschinen und Bohrmaschinen bietet.

Das Design des C-Typ Schnellwechsel-Flansches ermöglicht eine schnelle Installation und den Austausch des Futters, wodurch die Ausfallzeiten beim Werkstückwechsel erheblich reduziert werden.
Das Design mit unabhängiger 4-Backen-Einstellung kann runde, quadratische, rechteckige, exzentrische und verschiedene unregelmäßige Werkstücke spannen, mit einem breiten Anwendungsspektrum.
Die hochpräzise Bearbeitung gewährleistet eine Futter-Endlaufabweichung und radiale Laufabweichung ≤0,02 mm, was eine hervorragende Bearbeitungsgenauigkeit und Oberflächenqualität garantiert.
Der hochfeste Gusseisenkörper bietet außergewöhnliche Steifigkeit und Vibrationsdämpfung und hält schweren Schnittlasten stand.
Härtete Backen und Führungen bieten überlegene Verschleißfestigkeit und lange Lebensdauer.
Standard C-Typ Flanschmaße sind kompatibel mit C4/C6/C8/C11/C15 Serien Drehmaschinen-Spindeln, einfach zu installieren und zu warten.
Einfache und zuverlässige Struktur mit niedrigen Wartungskosten, geeignet für verschiedene allgemeine Bearbeitungsanwendungen.

Vollständige Spezifikationstabelle (Einheit: mm)

Montage- & Umrissmaße

MODELL	D1	D2	D3	H	H1	h	hi	h2	d1	z-d
K₇₂160 C4	63.513	82.6	45	93	65	13	10	6.5	14.7	3-M10
K₇₂200 C4	63.513	82.6	56	107	75	13	10	6.5	14.7	3-M10
K₇₂250 C4	63.513	82.6	61	120	80	—	10	6.5	14.7	3-M10
K₇₂320 C4	63.513	82.6	61	138	90	—	10	6.5	14.7	3-M10
K₇₂200 C6	106.375	133.4	56	107	75	16	13	6.5	19.5	4-M12
K₇₂250 C6	106.375	133.4	75	120	80	16	13	6.5	19.5	4-M12
K₇₂320 C6	106.375	133.4	95	138	90	16	13	6.5	19.5	4-M12
K₇₂400 C6	106.375	133.4	95	143	95	16	13	6.5	19.5	4-M12
K₇₂500 C6	106.375	133.4	103	160	105	—	13	6.5	19.5	4-M12
K₇₂520 C8	139.719	171.4	75	120	80	18	14	8	24.2	4-M16
K₇₂320 C8	139.719	171.4	95	138	90	18	14	8	24.2	4-M16
K₇₂400 C8	139.719	171.4	125	143	95	18	14	8	24.2	4-M16
K₇₂500 C8	139.719	171.4	136	160	105	—	14	8	24.2	4-M16
K₇₂320 C11	196.869	235	95	138	90	20	16	10	29.4	6-M20
K₇₂400 C11	196.869	235	125	143	95	20	16	10	29.4	6-M20
K₇₂500 C11	196.869	235	160	160	105	20	16	10	29.4	6-M20
K₇₂500 C15	285.775	330.2	160	160	105	21	17	10	35.7	6-M20

Parametererklärung

D1/D2/D3/H/H1/h/hi/h2/d1: Gesamt- und Montageabmessungen (Einheit: mm), entsprechend der technischen Zeichnung
z-d: Anzahl und Spezifikation der Montageschrauben
Modellbezeichnung:
- K72: Standard 4-Backen-Unabhängiger Handfutter-Serie
- Die Zahl nach K72 gibt den Durchmesser des Futters an (z.B. K72160 = Futter mit 160mm Durchmesser)
- C: C-Typ Schnellwechselflansch Standard
- Die letzte Zahl gibt die passende Spindelgröße an
