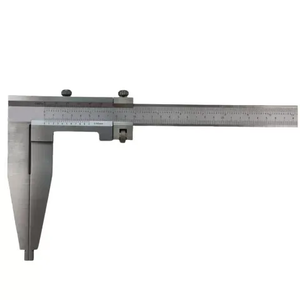

H-150B Schwere Stufenbacken-Schieblehre | 500mm–3000mm Großer Bereich, Spezial-Stufenmessbacken, optionale verlängerte lange Backen Hoshing

Beschreibung

1. Einzigartiges Stufen-Backendesign für spezialisierte Stufenmessungen



   Das proprietäre gestufte Backenprofil ist das Kernupgrade gegenüber gewöhnlichen großenSchieblehren. Die versetzte Backenstruktur ermöglicht eine direkte, zuverlässige Messung von Schulterstufen, Flanschdicken, gestuften Bohrungen und hervorstehenden Stufenmaßen, wodurch Messfehler vermieden werden, die durch nicht übereinstimmenden Kontakt von flachen Backen auf gestuften Werkstücken verursacht werden. Vereinfacht die Inspektionsverfahren für gestufte Wellen, bearbeitete Schultern und strukturelle Versatzkomponenten erheblich.
2. Acht vollständige große Messbereich-Konfigurationen



   Acht Standardmodelle decken Messkapazitäten von 500 mm bis 3000 mm ab und erfüllen nahezu alle Anforderungen an die Inspektion übergroßer Komponenten in der Schwerindustrie. Der gesamte Messschieberkörper ist aus hochwertigem gehärtetem Edelstahl geschmiedet und mit einer blendfreien satinierten Chromoberflächenbehandlung versehen, die hervorragende Schlagfestigkeit, Kühlmittel-/Ölkorrosionsbeständigkeit und langfristige dimensionsstabilität für den intensiven täglichen Werkstattbetrieb bietet.
3. Standard- und optionale erweiterte lange Backenkonfigurationen



   Jedes Modell ist mit Standardbacken ausgestattet, wobei als Option verbesserte extralange Backen verfügbar sind; die maximale Backentiefe erreicht 400 mm für die Modelle mit dem größten Bereich. Erweiterte lange Backen dringen in tiefe Hohlräume, dickwandige Innenrillen und schwer zugängliche Vertiefungen ein, die mit Standardlängenbacken nicht erreichbar sind, und erweitern so die Anwendungsflexibilität für große komplexe Werkstücke erheblich.
4. Multi-Resolution Dual-Metrische & Imperiale geätzte Skalen



   Die Skalenmarkierungen sind präzise dauerhaft geätzt für Abriebfestigkeit und bieten mehrere wählbare Auflösungen: metrisch 0,02 mm / 0,05 mm, imperial 0,001" / 1/128". Kompatibel mit nationalen und internationalen technischen Zeichnungsspezifikationen, widerstehen klare Markierungen dem Verblassen und Abrieb nach Jahren intensiver Nutzung.
5. Feinjustiermechanismus für stabile präzise Positionierung



   Ausgestattet mit einem unabhängigen Feinjustierwagen und zwei Verriegelungsschrauben läuft der Schieber reibungslos ohne seitliches Spiel oder Rückschlag. Die Bediener können die gestuften Messbacken langsam gegen die Werkstückoberflächen ausrichten, um ein Überfahren zu verhindern, was die Messwiederholbarkeit bei engen Toleranzen für große Dimensionierungsprüfungen verbessert.
6. Vollständig mechanische, batteriefreie Struktur



   Keine elektronischen Komponenten oder Batterien erforderlich, zuverlässige Leistung in staubigen, öligen, feuchten und hochvibrationsbelasteten rauen Werkstattumgebungen mit null Risiko plötzlicher Messfehler während kritischer Qualitätsprüfungen. Unterstützt die Vier-in-Eins-Messung: Außendurchmesser, Innendurchmesser, Stufenmaß und Tiefenmaß.

Wesentliche Verkaufsargumente

Standard-Spezifikationstabelle
