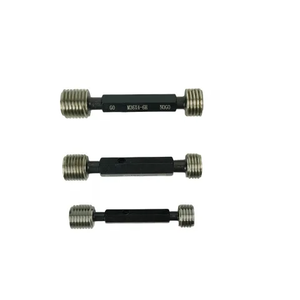

Double-End GONOGO Thread Plug Gauge Hardened Alloy Steel 6H Grade Thread Inspection Gauge Hoshing

Doppel-Ende GO/NOGO Gewinde-Steckschlüssel | Gehärteter Legierungsstahl 6H Grad Gewindeinspektionswerkzeug Hoshing

Industrieller doppelseitiger Innengewinde-Steckschlüssel, hergestellt aus gehärtetem Legierungsstahl mit standardmäßiger Genauigkeit der Klasse 6H (5H/6G/7H optional), vollständig konform mit den internationalen Standards DIN 13 und ISO 1502-96. Integrierte GO (bestehen) und NOGO (nicht bestehen) Prüfenden ermöglichen eine schnelle Überprüfung der Gewindetoleranz in einem Arbeitsgang. Vollständige metrische Größen von M2.0 bis M140 sind verfügbar, imperialen Größen und kundenspezifischen Spezifikationen werden unterstützt. Der Einzelverkauf ist ohne Mindestbestellmenge möglich, was es zu einem unverzichtbaren Qualitätskontrollwerkzeug für die Inspektion von Innengewinden in der Bearbeitung, Formenherstellung, Hardware-Produktion und Automobilindustrie macht.
Hohe Präzision
ISO/CE Zertifiziert
Industrielle Haltbarkeit
OEM/ODM Unterstützung
Schnelle weltweite Lieferung
Professioneller After-Sales-Service
Jetzt anfragen Anwendungen anzeigen
Zubehör
Produkte

Beschreibung

Diese Präzisionsgewindeprüfzange ist ein spezielles Qualitätskontrollmesswerkzeug zur Inspektion der Toleranz von Innengewinden, das weit verbreitet in der Gewindebearbeitung, Formenherstellung, Hardwareverarbeitung und Befestigungsproduktion eingesetzt wird, um zu überprüfen, ob der Steigungsdurchmesser der Innengewinde innerhalb des zulässigen Toleranzbereichs liegt. Sie hat ein integriertes Design mit zwei Enden, wobei das GO-Ende zur Überprüfung der minimalen Toleranz und das NOGO-Ende zur Überprüfung der maximalen Toleranz dient, wodurch die Pass/Fail-Beurteilung in einem Vorgang ohne Austausch der Messgeräte erfolgt, was die Effizienz der Batchinspektion erheblich steigert.
  1. Härtetelegierter Stahl, langlebige Konstruktion

    Alle Gewindeprüfzangen sind aus hochwertigem legiertem Stahl geschmiedet, insgesamt gehärtet und vergütet, um hervorragende Verschleißfestigkeit und langfristige dimensionsstabilität zu bieten. Das präzise geschliffene Gewindeprofil erhält die genaue Zahnform und Steigung auch nach langfristigen häufigen Einsetzbearbeitungen, was eine 3–5 mal längere Lebensdauer als gewöhnliche Kohlenstoffstahlmessgeräte bietet und vollständig für schwere tägliche Inspektionsarbeiten in Werkstätten geeignet ist.
  2. Standard 6H Genauigkeit & mehrere Klassenoptionen

    Die Standardgenauigkeitsklasse ist 6H, der am weitesten verbreitete industrielle Standard für die allgemeine Inspektion von Innengewinden. Die Klassen 5H, 6G und 7H sind ebenfalls auf Anfrage erhältlich, um unterschiedlichen Gewindetoleranzanforderungen gerecht zu werden. Jede Zange wird einer 100%igen Werkskalibrierung und -inspektion unterzogen, um zuverlässige und rückverfolgbare Inspektionsergebnisse sicherzustellen.
  3. Doppelend-GO/NOGO integriertes Design

    Eine Zange integriert sowohl GO (Go-Seite) als auch NOGO (No-Go-Seite) Testenden. Das GO-Ende, das dem maximalen Materialzustand des Innengewindes entspricht, sollte vollständig und reibungslos in ein qualifiziertes Gewindeloch eingeschraubt werden. Das NOGO-Ende, das dem minimalen Materialzustand entspricht, sollte nicht mehr als 2 Gewinde eingedreht werden, was eine intuitive und schnelle Pass/Fail-Beurteilung ermöglicht. Der mittlere Griff ist mit klaren, lasergravierten Größen-, Steigungs- und Genauigkeitsklassenmarkierungen für eine einfache Identifizierung und Verwaltung versehen.
  4. Breite Größenrange & Anpassungsunterstützung

    Die vollständige metrische Größenrange von M2.0 bis M140 deckt fast alle gängigen Innengewinde-Spezifikationen in der mechanischen Bearbeitung ab. Imperiale Gewindegrößen, spezielle Steigungslehren und maßgeschneiderte nicht-standardisierte Gewindelehren sind ebenfalls verfügbar, um speziellen Anforderungen der Industrieinspektion gerecht zu werden. Eine 44-teilige Komplettausstattung mit Holzaufbewahrungskoffer ist ebenfalls für professionelle QC-Labore und Werkzeugräume erhältlich.
  5. Einzelhandelsorientierte globale Versandkonfiguration

    Jede einzelne Lehre ist in einer unabhängigen stoßfesten Verpackung verpackt, und vollständige Sets werden mit Holzaufbewahrungskoffern geliefert. AlleProduktesind mit vollständigen englischen Spezifikationsblättern und Fabrikinspektionszertifikaten versehen. Standardisierte Einzelhandelsverpackungen sind für internationale Expresslieferungen geeignet, mit klaren Verpackungsabmessungen und Gewichtsdaten für eine schnelle Zollabfertigung.

Wesentliche Verkaufsargumente

✅ Keine Mindestbestellmenge, Einzelhandelsverkauf für einzelne Prüfer und kleine Werkstatt-Nachbestellungen unterstützt

✅ Doppelseitiges GO/NOGO-Integrationsdesign, eine Lehre ermöglicht eine schnelle Pass/Fail-Gewindeinspektion

✅ Gehärtetes Legierungsstahlmaterial, hohe Verschleißfestigkeit und langfristige dimensionsstabilität

✅ Standardgenauigkeit 6H, 5H/6G/7H optional für unterschiedliche Toleranzanforderungen

✅ Entspricht den internationalen Industriestandards DIN 13 und ISO 1502-96

✅ Vollständige metrische Größenrange M2.0 – M140, imperiale und maßgeschneiderte Größen verfügbar

✅ Klare Laserbeschriftung für Größe, Steigung und Klasse, leicht zu identifizieren und zu verwalten

✅ 12-monatige Einzelhandelsgarantie gegen Herstellungs- und Genauigkeitsfehler

Standard-Spezifikation

ArtikelParameterdetails
ProdukttypDoppelseitiger GO/NOGO Gewindesteckerprüfzylinder
StandardmaterialHärtetelegierter Stahl
StandardgenauigkeitsgradGrad 6H
Optionale Genauigkeitsgrade5H / 6G / 7H
Einhaltung von StandardsDIN 13, ISO 1502-96
Metrische GrößenreiheM2.0 – M140 (vollständige Größen verfügbar)
Benutzerdefinierte OptionenImperialgrößen, spezielle Steigungen, nicht standardisierte Gewinde
KennzeichnungLasergravierte Größe, Steigung und Genauigkeitsklasse
Set-Option44-teiliges Komplettset mit Holzaufbewahrungskoffer
HauptanwendungInnengewinde Go/No-Go-Prüfung, Gewindeschneidqualitätssicherung, Gewindetoleranzüberprüfung

Vollständige metrische Größenmodell-Referenztabelle

Modell-Nr.GewindegrößeSteigung Modell-Nr.GewindegrößeSteigung
1002-002M2,00.40 1002-042M42,04.00
1002-0022M2.20.45 1002-045M45.04.00
1002-0025M2.50.45 1002-048M48.04.00
1002-003M3.00.50 1002-052M52.04.00
1002-0035M3.50.60 1002-056M56.05.50
1002-004M4.00.70 1002-060M60.05.50
1002-005M5.00.80 1002-064M64.06.00
1002-006M6.01.00 1002-068M68.06.00
1002-008M8.01.25 1002-072M72.06.00
1002-010M10.01.50 1002-076M76.06.00
1002-012M12.01.75 1002-080M80.06.00
1002-014M14.02.00 1002-085M85.06.00
1002-016M16.02.00 1002-090M90.06.00
1002-018M18.02.50 1002-095M95.06.00
1002-020M20.02.50 1002-100M100.06.00
1002-022M22.02.50 1002-105M105.06.00
1002-024M24.03.00 1002-110M110.06.00
1002-027M27.03.00 1002-115M115.06.00
1002-030M30.03.50 1002-120M120.06.00
1002-033M33.03.50 1002-125M125.06.00
1002-036M36.04.00 1002-130M130.06.00
1002-039M39.04.00 1002-140M140.06.00

Zielgruppe Einzelhändler

CNC-Bearbeitungstechniker, Qualitätskontrollinspektoren für die Formenherstellung, Qualitätskontrollmitarbeiter in der Hardwareproduktion, Ingenieure für die Inspektion von Automobilteilen, Techniker für die Herstellung von Befestigungen, Personal für das Werkzeugmanagement, Berufsausbildungswerkstätten für die Bearbeitung, kleine mechanische Bearbeitungswerkstätten.

Anwendungen

CNC-Bearbeitung

Ideal für CNC-Drehmaschinen, Fräs- und Bearbeitungszentren, die eine hochpräzise Maßkontrolle und zuverlässige Werkzeughalterung für die Massenproduktion gewährleisten.

Qualitätskontrolllabore

Geeignet für Qualitätsprüfabteilungen und Kalibrierlabore, die genaue Messdaten bereitstellen, um die Produktkonformität mit ISO- und Branchenstandards zu überprüfen.

Formen- und Werkzeugbau

Perfekt für Formen- und Werkzeugwerkstätten, wo Mikron-genaue Präzisionswerkzeuge und Messgeräte für die komplexe Hohlraumbearbeitung und Endprüfung unerlässlich sind.

OEM/ODM Projekte

Anpassbare Lösungen für OEM- und ODM-Herstellungspartner, die maßgeschneiderte Messwerkzeuge und CNC-Zubehör anbieten, um einzigartige Produktionsanforderungen zu erfüllen.

Automobilherstellung

Entwickelt für Produktionslinien von Automobilkomponenten, die konsistente Präzision und Langlebigkeit in Motorenteilen, Getriebekomponenten und Montageprozessen gewährleisten.

Luft- und Raumfahrt & Präzisionsengineering

Ideal für die Luft- und Raumfahrt- sowie Verteidigungsindustrie, wo ultra-hochpräzise Instrumente und zuverlässige Werkzeughalter strengen Qualitäts- und Sicherheitsanforderungen entsprechen.
