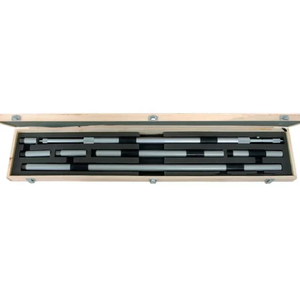

Robustes Innenmikrometer-Set mit großem Messbereich 1000-3000mm – Φ28mm Stahlstangen & 0,01mm Auflösung

Beschreibung

I. Detaillierte Produktanalyse

Die Messung von Innendurchmessern im Maßstab von 1000mm bis 3000mm erfordert weit mehr als Standardmetrologie-Werkzeuge. In diesen extremen Dimensionen führt selbst eine geringfügige Biegung oder Ablenkung der Verlängerungsstangen zu erheblichen Messfehlern, was die Inspektion nutzlos macht. UnserH-302 Serie Robustes Innenmikrometer-Setist speziell entwickelt, um diese Herausforderung zu meistern.

Der Kern seiner Stabilität liegt in denΦ28mm robusten Stahlverlängerungsstangen. Dieser übergroße Durchmesser bietet überlegenen Widerstand gegen durch die Schwerkraft verursachtes Durchhängen, insbesondere wenn sie auf Längen von 1000mm oder mehr ausgezogen werden. Er sorgt dafür, dass die Stangenanordnung perfekt gerade und starr bleibt, wodurch die geometrische Ausrichtung der Messkontakte mit der tatsächlichen Mittellinie des Bohrlochs erhalten bleibt.

Zusätzlich verfügt dieses Set über einen Mikrometerkopf mit einem50mm (2″) Verfahrbereich. Im Vergleich zu Standardköpfen mit nur 25mm Verfahrweg ermöglicht dieser erweiterte Einstellbereich den Bedienern, weite Maßspannen mit weniger Stangenwechseln abzudecken, was die Messgenauigkeit auf dem Produktionsboden erheblich erhöht. Die Messkontakte sind mit langlebigemHartmetallausgestattet, was sicherstellt, dass sie auch bei wiederholtem Messen von robusten Industrie-Gussstücken und schweren Stahlrohren perfekt sphärisch und abriebfest bleiben.

II. Technische Spezifikationen

Das H-302 Serien-Robust-Set ist in drei Hauptkonfigurationen erhältlich, sodass Sie die maximale Verlängerungsfähigkeit für Ihre spezifischen Großanwendungen auswählen können.

Kern-Spezifikationen:

• Verfahrweg des Mikrometerkopfes:50mm / 2″

• Auflösung:0,01mm / 0,001″

• Genauigkeitsformel:(7 + n + L/50) μm (wobei*n*= Anzahl der verwendeten Verlängerungsstangen,L= maximale Messlänge in mm).

• Durchmesser der Verlängerungsstange:Φ28mm robuster massiver Stahlrohr.

• Kontaktpunkte:Härtete Hartmetallspitzen für extreme Abriebfestigkeit.

III. FAQ (Häufig gestellte Fragen)

Q1: Warum ist der Durchmesser der Φ28mm Stange für so große Messungen entscheidend?
A:Beim Messen von Bohrungen über 2000 mm wirkt die Verlängerungsstange wie ein langer Balken. Standardmäßig dünnere Stangen biegen sich unter ihrem eigenen Gewicht, was zu einem "Durchhang" führt, der die Messkontakte aus der wahren Ausrichtung mit dem Durchmesser der Bohrung zieht. Der Durchmesser von Φ28 mm bietet außergewöhnliche Steifigkeit und Stabilität, sodass die Stangenanordnung gerade und perfekt mit dem Werkstück ausgerichtet bleibt für genaue Messungen, selbst bei der vollen Reichweite von 3000 mm.

Q2: Was ist der Vorteil des 50 mm (2″) Mikrometerschraubenwegs?
A:Ein Reisebereich von 50 mm ist doppelt so groß wie der von Standardmikrometern. Dies spart erheblich Zeit bei der Messung von großen Bohrungen. Es ermöglicht Ihnen, einen viel größeren Maßbereich mit einer festen Stangenkonfiguration abzudecken, bevor Sie eine kürzere Verlängerungsstange abbauen und hinzufügen oder entfernen müssen, was den Inspektionsprozess erheblich beschleunigt.

Q3: Wie genau ist die Formel (7+n+L/50)μm in der Praxis?
A:Lassen Sie uns ein praktisches Beispiel berechnen. Wenn Sie eine 2500 mm Bohrung messen müssen und Ihr Setup 6 Verlängerungsstangen benötigt (*n*=6): (7 + 6 + 2500/50) μm = (7 + 6 + 50) μm = ±63 μm (0,063 mm). Dieses mathematisch garantierte Präzisionsniveau ist sehr gut geeignet für große Marine-Motorzylinder, Turbinengehäuse und Toleranzen schwerer Maschinen.

Q4: Warum sind Hartmetallmessflächen für dieses robuste Set unerlässlich?
A:In diesem industriellen Maßstab messen Sie häufig rau gegossenes Eisen, Rohstahlrohre und abrasive geschweißte Baugruppen. Standardstahlkontaktpunkte nutzen sich schnell auf diesen rauen Oberflächen ab, wodurch die sphärischen Spitzen abflachen und im Laufe der Zeit falsche Messwerte liefern. Die gehärteten Hartmetallspitzen widerstehen abrasivem Verschleiß und erhalten die 0,01 mm Auflösung und geometrische Genauigkeit über Jahre hinweg bei intensiver industrieller Nutzung.

Q5: Wie stelle ich den Nullpunkt für dieses große Set ein?
A:Aufgrund der enormen Größe des Messbereichs wird der Nullpunkt mit einem Präzisions-Einstellring (separat für diesen Größenbereich verkauft) oder einem kalibriertenäußeren Mikrometer-Setupkalibriert. Sie montieren die erforderlichen Stangen, um eine Dimension sehr nah an Ihrem Ziel zu erreichen, setzen die Kontakte in den Standard-Einstellring (oder zwischen die kalibrierten äußeren Mikrometerflächen) ein und ziehen die Hülse vorsichtig fest. Sperren Sie die Hülse und verwenden Sie diese bekannte Dimension, um Ihre Nullbasis festzulegen.

IV. Anwendungen & Branchenverwendungen

• Schwere Industriemaschinen:Messen der Innenbohrungen großer Getriebe, industrieller Pressenrahmen und schwerer Stanzmaschinen.

• Schiffbau & Marine Engineering:Präzise Inneninspektion großer Marine-Dieselmotorzylinder, Heckrohre und Propellerwellengehäuse.

• Pipeline- & Druckbehälterbau:Überprüfung der Innendurchmesser und Ovalität massiver Öl- und Gasleitungen, Flansche und großer Drucktanks.

• Energie & Stromerzeugung:Messen der Innenmaße von Kraftwerks-Turbinen, Windturbinen-Naben und großen elektrischen Generatorgehäusen.

• Luft- und Raumfahrt & spezialisierte Schwerfertigung:Inspektion der Innenmaße massiver Luft- und Raumfahrtmontagevorrichtungen, schwerer Gussformen und großer Strukturrohre.

• Industrielle Wartung & Reparatur:Routinebewertung des inneren Verschleißes großer Pumpen, hydraulischer Aktuatoren und Gehäuse schwerer Geräte während geplanter Überholungen.

V. Genauigkeit & Funktionsprinzip (Genauigkeit & Mechanik)

Die H-302-Serie erreicht eine Auflösung von 0,01 mm durch eine klassischePräzisionsmikrometerschraube und mechanische StangenverlängerungSystem. Der Mikrometerschraubenkopf verfügt über eine hochgenaue Gewindespindel mit einer Steigung von 0,5 mm; das Drehen der Hülse um eine volle Umdrehung bewegt die Spindel genau um 0,5 mm, was eine Ablesung von 0,01 mm pro Teilung auf der Hülse ergibt. Die robusten Φ28 mm Verlängerungsstangen sind auf exakte kalibrierte Längen bearbeitet und präzisionsgewindet, um eine perfekte coaxiale Ausrichtung zu gewährleisten. Um eine große Bohrung zu messen, wählt der Bediener die erforderliche Kombination von Stangen aus und schraubt sie zusammen, um dem Ziel-Durchmesser näher zu kommen. Der verbleibende Abstand wird mit der Feinjustierung des Mikrometerschraubenkopfes geschlossen. Der endgültige gemessene Durchmesser wird als Summe der markierten Längen der verwendeten Verlängerungsstangen plus der genauen Ablesung auf dem Mikrometerschraubenkopf berechnet.

VI. Kalibrierung & Wartung

1. Nullprüfung vor der Verwendung:Aufgrund der extremen Längen montieren Sie die Stangenkonfiguration, die für Ihre Zielgröße erforderlich ist. Überprüfen Sie den Nullpunkt gegen einzertifizierter Einstellringoder ein kalibriertesAußenmikrometerSichern Sie die gesamte Stangenmontage sicher. Passen Sie den Mikrometerkopf nach Bedarf an, um die bekannten Abmessungen des Standards zu entsprechen.

2. Reinigen Sie die Gewinde:Die Gewinde an den Φ28mm Stahlstangen sind präzise geschnitten. Wischen Sie vor jeder Montage sowohl die männlichen als auch die weiblichen Gewinde mit einem weichen, trockenen Tuch ab, um Staub oder Schmutz zu entfernen. Ein Kreuzgewinde dieser robusten Teile kann zu einer dauerhaften Fehlstellung führen.

3. Vorsichtiger Umgang:Die Stangen sind schwer. Lagern Sie sie immer horizontal in den vorgesehenen Schaumstoffausschnitten im Holzkasten, um zu verhindern, dass sie vom Tisch rollen oder sich verbiegen. Das Fallenlassen einer 1000mm Stange kann sie dauerhaft verziehen.

4. Jährliche formale Kalibrierung:Um strengen Anforderungen der ISO 9001 oder AS9100 Standards zu entsprechen, muss das komplette Set jährlich einer formalen, rückverfolgbaren Kalibrierung durch ein akkreditiertes Messtechniklabor unterzogen werden.12 Monate.
