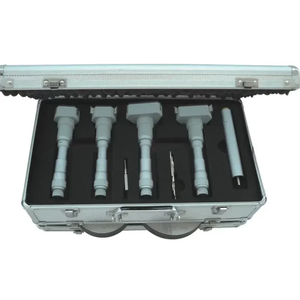

Komplettes Drei-Punkt-Innenmikrometer-Set 2-100mm – Hartmetallkontakte, Kalibrierungsringe & Aluminiumkoffer

Beschreibung

I. Detaillierte Produktanalyse

Der Kauf und die Verwaltung mehrerer individueller Bohrmessgeräte für verschiedene Größen kann kostspielig, unorganisiert und ineffizient für beschäftigte Maschinenwerkstätten sein. Unserkomplettes Drei-Punkt-Innenmikrometer-Setbeseitigt diesen Aufwand, indem es ein vollständig integriertes, organisiertes System in einem robusten Aluminium-Tragekoffer anbietet. Vom ultra-kompakten 2-3mm Kopf bis zur robusten 50-100mm beschichteten Einheit garantiert dieses Set, dass Sie immer das genaue Werkzeug für den Job zur Hand haben.

Der Kern jedes Messkopfes liegt in seinemselbstzentrierenden Drei-Punkt-Kontaktsystem. Im Gegensatz zu Zwei-PunktMessschieberndie anfällig für schräges Kippen sind, dehnt das Drei-Punkt-Design drei präzisionsgeschliffene Kontakte synchron und gleichmäßig nach außen aus. Dies zwingt das Messgerät mechanisch dazu, sich perfekt mit der echten Mittellinie des Bohrlochs auszurichten, wodurch Winkelabweichungen beseitigt werden und hochgradig wiederholbare Messungen von Ovalität, Konus und echtem Innendurchmesser geliefert werden.

Das Set wurde mit Blick auf langfristige Haltbarkeit entwickelt. Die kleineren 2-50mm Messköpfe verfügen über eine langlebige, hochwertigeverchromte Oberfläche, die korrosions- und kratzfest ist, während der größere 50-100mm Kopf eine speziellebeschichtete Oberflächeverwendet, um außergewöhnliche dimensionsstabilität und Widerstand gegen Werkstattöle zu gewährleisten. Alle Messkontakte sind mitgehärtetem Hartmetallausgestattet, was extreme Widerstandsfähigkeit gegen abrasiven Verschleiß auf rauem Gusseisen, gehärtetem Stahl und abrasiven Legierungen bietet. Darüber hinaus kommt jeder Kopf mit seinem eigenenpräzisionsabgestimmten Kalibrierungsring, der es den Bedienern ermöglicht, sofort einen absolut rückverfolgbaren Nullpunkt direkt aus dem Koffer zu etablieren, was maximale Messgenauigkeit vom ersten Gebrauch an gewährleistet.

II. Technische Spezifikationen

Das komplette Set wird in zwei unterschiedlichen Oberflächen angeboten, abhängig vom Messbereich. Jedes Modell umfasst den angegebenen Messkopf, passende Kalibrierungsringe und Verlängerungsstäbe wie angegeben.

Technische Spezifikationen:

Verchromte Oberflächen-Sets (2 - 50mm):

Beschichtetes Oberflächen-Set (50 - 100mm):

III. FAQ (Häufig gestellte Fragen)

Q1: Was ist der Vorteil des selbstzentrierenden Drei-Punkt-Systems?
A:Standard-ZweipunktMessschiebernsind anfällig für Kippen innerhalb eines Bohrlochs, was zu ungenauen schrägen Messwerten führt. Das selbstzentrierende Drei-Punkt-System verwendet drei Kontakte, die sich mit genau der gleichen Geschwindigkeit und dem gleichen Winkel nach außen ausdehnen. Dies schließt das Messgerät mechanisch in perfekter Ausrichtung mit der absoluten Mittellinie des Bohrlochs ein. Es beseitigt menschliche Positionierungsfehler und garantiert hochgradig wiederholbare Messungen sowohl des Durchmessers als auch der Gesamt-Rundheit (Ovalität) des Bohrlochs.

Q2: Wie funktionieren die enthaltenen Kalibrierungsringe?
A:Die Kalibrierungsringe sind präzisionsgeschliffene Masterstandards mit exakten, bekannten Innendurchmessern (z.B. genau 25,000mm). Bevor Sie Ihre Teile messen, setzen Sie den entsprechenden Messkopf in seinen speziellen Ring ein und verwenden dieSETFunktion am Messgerät, um den bekannten Durchmesser abzugleichen. Dies stellt sofort einen rückverfolgbaren absoluten Nullpunkt für die gesamte Inspektionssitzung her.

Q3: Warum werden Hartmetallmessflächen auf diesen Messköpfen verwendet?
A:Hartmetall (Wolframcarbid) ist außergewöhnlich hart und hochgradig widerstandsfähig gegen abrasiven Verschleiß. Bei der Messung abrasiver Materialien wie Gusseisen, unbeschichtetem Stahl oder grob bearbeitetem Aluminium werden Standardstahlflächen allmählich abgenutzt und abgeflacht, was zu Messabweichungen führt. Die Hartmetallkontakte behalten ihre präzise sphärische Geometrie über Millionen von Kontaktzyklen bei und gewährleisten eine langfristige Genauigkeit von 0,004mm bis 0,005mm.

Q4: Was ist der Unterschied zwischen den verchromten und beschichteten Oberflächen?
A:Die verchromte Oberfläche (die bei den 2-50mm Köpfen verwendet wird) bietet hervorragenden Korrosions- und Kratzschutz, sodass diese kleineren, häufig verwendeten Werkzeuge wie neu aussehen und funktionieren. Die beschichtete Oberfläche des größeren 50-100mm Kopfes bietet eine spezialisierte, langlebige Oberflächenbehandlung, die außergewöhnlichen Widerstand gegen Werkstattöle, chemische Kühlmittel und physikalischen Verschleiß bietet und Stabilität für großangelegte, schwere Messanwendungen gewährleistet.

Q5: Ist dieses Set für den Einsatz in einer Hochleistungsproduktionsumgebung geeignet?
A:Ja. Das ergonomische Design der Köpfe, kombiniert mit den sofort einsatzbereiten Kalibrierungsringen und dem organisierten, schützenden Tragekoffer, macht dieses Set perfekt für die Qualitätskontrolle in großen Stückzahlen, die Automobilproduktion und die Inspektion auf der Produktionsfläche. Die schnelle Nullstellung und das selbstzentrierende Design reduzieren die Messzykluszeiten erheblich.

IV. Anwendungen & Branchenverwendungen

• Präzisionsbearbeitung & Bohren:Hochpräzise Inspektion von gebohrten, gehonten und aufgeriebenen Löchern in CNC-Teilen.

• Automobilherstellung:Messung von Zylinderbohrungen, Durchmessern von Ventilführungen und inneren Abmessungen von Getriebegehäusen.

• Luft- und Raumfahrtkomponenteninspektion:Überprüfung der Innendurchmesser von hydraulischen Anschlüssen, Strukturrohren und präzisionsbearbeiteten Gussstücken.

• Form- & Werkzeugbau:Präzise Überprüfung von Kernstiftlöchern, Auswerferbohrungen und Abmessungen von Spritzgussformen.

• Qualitätskontrolle & Inspektionslabore:Das definitive Referenzwerkzeug zur Überprüfung der Innenmaße von Master-Messgeräten, Einstellringen und Vorrichtungen.

• Industrielle Wartung:Bewertung des inneren Verschleißes und der Ovalität von Hydraulikzylindern, Pumpen und Bohrungen schwerer Maschinen während der Wartungsüberholung.

V. Genauigkeit & Funktionsprinzip (Genauigkeit & Mechanik)

Die H-315/375-Serie erreicht ihre hohe Genauigkeit durch ein präzises mechanisches Keilsystem. In jedem Messkopf drückt eine hochgenaue Gewindespindel drei präzisionsgeschliffene Keile nach vorne, während der digitale Messschieber gedreht wird. Da diese Keile auf identische, exakte Toleranzen bearbeitet sind, zwingen sie die drei Messkontakte, sich radial gleichmäßig nach außen auszudehnen. Diese synchronisierte Ausdehnung garantiert fehlerfreies Selbstzentrieren. Die genaue lineare Verlagerung der Spindel wird von einem hochauflösenden digitalen Encoder gemessen und direkt auf dem angeschlossenen Indikator angezeigt. Die enthaltenen Kalibrierungsringe stellen sicher, dass diese mechanische Verlagerung mathematisch an einen zertifizierten physikalischen Masterstandard gebunden ist, was absolute metrologische Rückverfolgbarkeit für jede Messung gewährleistet.

VI. Kalibrierung & Wartung

1. Tägliche Nullprüfung mit Kalibrierungsringen:Vor Beginn einer Schicht wählen Sie den erforderlichen Messkopf aus und reinigen seine drei Kontaktpunkte. Setzen Sie ihn in den enthaltenenpassenden Kalibrierungsring, ziehen Sie den Messschieber vorsichtig fest und verwenden Sie dieSETFunktion des Indikators, um den Nullpunkt mit dem eingravierten Durchmesser des Rings abzugleichen.

2. Reinigen Sie die Kontakte:Nach jedem Gebrauch wischen Sie die drei Hartmetall-Messkontakte vorsichtig mit einem weichen, fusselfreien Tuch ab. Metallspäne, Öl oder Schmutz, die auf diesen Präzisionsoberflächen zurückbleiben, wirken sich direkt auf die Messgenauigkeit aus und können das Werkstück zerkratzen.

3. Schützen Sie die kleinen Köpfe:Die 2-3mm und 3-6mm Messköpfe sind extrem klein und empfindlich. Gehen Sie besonders vorsichtig mit ihnen um. Setzen Sie sie immer vorsichtig in Bohrungen ein und zwingen Sie sie nicht, da die inneren Keile miniaturisiert und sehr präzise sind.

4. Jährliche professionelle Kalibrierung:Für die strikte Einhaltung der ISO 9001 oder AS9100 Qualitätsstandards muss das gesamte Set (einschließlich aller Köpfe und Ringe) alle12 Monate.
