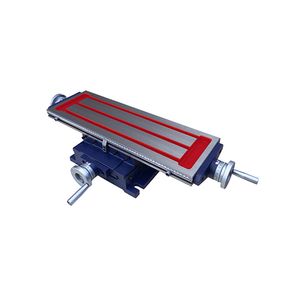

AKT Series Extra-Large Heavy-Duty Precision Compound Cross Slide Table (2-Axis)

AKT-Serie Extra-Großer Schwerlast-Präzisions-Kreuzschlitztisch (2-Achsen)

Extra-große Schwerlast-Gusseisen-Kreuzschlitztische mit 310-400mm X-Verfahrweg und integrierten Skalen, verstärkte starre Struktur, ideal für Schwerlastfräsen, Bohren und Schleifen an großen manuellen Werkzeugmaschinen.

Hohe Präzision

ISO/CE Zertifiziert

Industrielle Haltbarkeit

OEM/ODM Unterstützung

Schnelle weltweite Lieferung

Professioneller After-Sales-Service

Jetzt anfragen Anwendungen anzeigen

Winkelplatte und Schiebetisch

Produkte

Beschreibung

AKT-Serie extra-große Schwerlast-Präzisions-Kreuzschlitztische werden aus hochwertigem grauem Gusseisen mit Spannungsabbau-Behandlung und Präzisionsschliff hergestellt und verfügen über eine extra dicke verstärkte Struktur für ultra-schwere Bearbeitungsanwendungen an großen manuellen Fräsmaschinen und Bohrmaschinen.

Extra-schwere verstärkte Konstruktion: Der extra dicke Gusseisenkörper und die verstärkten Kastenführungen bieten außergewöhnliche Steifigkeit und Vibrationsdämpfung, was eine stabile Leistung unter maximalen Schnittlasten gewährleistet.
Integrierte graduierte Skalen: Dualachsen-lineare graduierte Skalen ermöglichen eine direkte und genaue Ablesung der Werkstückposition, wodurch zusätzliche Messwerkzeuge überflüssig werden.
Präzisionsgraduierte Zifferblätter: Ausgestattet mit feingewindeten Spindeln und deutlich markierten graduierte Zifferblättern, die eine sanfte und ruckfreie lineare Bewegung mit zuverlässiger Positionierungsgenauigkeit bieten.
Unabhängige Steuerung in zwei Achsen: Großdurchmesser-Handräder für die X- und Y-Achsen ermöglichen eine präzise, arbeitssparende Anpassung der Werkstückposition in beiden horizontalen Richtungen.
Standard-T-Nuten-Arbeitstisch: Zwei T-Nuten auf dem extra-großen Arbeitstisch bieten flexible und sichere Spannmöglichkeiten für große Werkstücke und schwere Vorrichtungen.
**Weit verbreitet in der Schwerindustrie, im Formenbau, in der Bearbeitung von schweren Maschinenbauteilen und in Reparaturwerkstätten für präzise Bohr-, Fräs- und Schleifoperationen, die eine hohe Tragfähigkeit und lange Verfahrwege erfordern.

Vollständige Spezifikationstabelle (Einheit: mm)

Modell	A	B	C	D	E	F	G	H	J	K	L	X-Verfahrweg	Y-Verfahrweg	Menge/CTN	Verpackungsgröße (cm)	NW/GW (kg)	Preis
AKT-550	550	195	12	65	840	148	316	272	240	180	145	310	150	1	72×41×21	45/50
AKT-640	640	205	12	65	930	148	316	272	240	180	145	400	150	1	81×41×21	59/66

Parametererklärung

A/B/C/D/E/F/G/H/J/K/L: Gesamt- und Montagedimensionen (Einheit: mm), entsprechend den Konstruktionszeichnungen
X-Verfahrweg: Maximale lineare Verfahrweg des Arbeitstisches in horizontaler (X) Richtung
Y-Verfahrweg: Maximale lineare Verfahrensweite des Arbeitstisches in vertikaler (Y) Richtung
Menge/CTN: Anzahl der Einheiten pro Karton
Verpackungsgröße: Äußere Abmessungen des Versandkartons (Länge×Breite×Höhe, Einheit: cm)
NW/GW: Nettogewicht / Bruttogewicht pro Einheit (Einheit: kg)
Modellbezeichnung:
- AKT: Serie extra-große Schwerlast-Kreuzschlitztische
- XXX: Modellbezeichnung entsprechend der Arbeitstischlänge (550mm/640mm)
