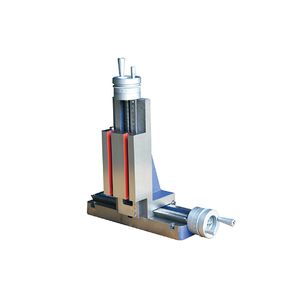

X-Z Axis Precision Vertical Compound Slide (Vertical Milling Slide)

X-Z Achse Präzisionsvertikalschlitten (Vertikalschlitten für Fräsmaschinen)

Hochsteifes Gusseisen X-Z 2-Achsen vertikales Positionierschlitten mit horizontalem X-Vorschub und vertikalem Z-Hub, 2 Größenoptionen mit Schwalbenschwanzführungen, ideal für die Nachrüstung von Drehmaschinen, vertikales Bohren und Fräsen kleiner Formen.
Hohe Präzision
ISO/CE Zertifiziert
Industrielle Haltbarkeit
OEM/ODM Unterstützung
Schnelle weltweite Lieferung
Professioneller After-Sales-Service
Jetzt anfragen Anwendungen anzeigen
Winkelplatte und Schiebetisch
Produkte

Beschreibung

Dieser X-Z vertikale Compound-Schlitten ist ein spezieller vertikaler Positionierungstisch aus spannungsfreiem, hochwertigem Grauguss, der speziell für die Modifikation von Drehmaschinen, Tischbohrmaschinen und vertikale Bearbeitungsaufgaben an Mini-Fräsmaschinen entwickelt wurde. Er kombiniert eine horizontale X-Kreuzschlittenbasis und eine vertikale Z-Dovetail-Hubsäule, um eine unabhängige Positionierung in 2 Achsen zu erreichen: horizontale X-Vorschub und vertikale Z-Hebung.
  1. Präzisionsvertikale Dovetail-Säule

    Vollständig geschliffene Dovetail-Führung auf der vertikalen Z-Achse, ausgestattet mit verstellbaren Gleitleisten zur Eliminierung von Bewegungsspiel, die ein reibungsloses vertikales Heben mit hervorragender Geradheit und langfristiger Präzisionshaltung gewährleistet.
  2. Unabhängige kalibrierte Handräder für zwei Achsen

    Getrennte Mikrovorschub-Handräder für die X-Horizontalachse und die Z-Vertikalachse; klare Skalenmarkierungen unterstützen ultra-präzises manuelles Feintuning für Bohren, Fräsen und Gewindeschneiden.
  3. Verstärkter Gusseisen-Rahmen

    Integrierte Gusseisenbasis und vertikaler Stützrahmen mit eingebauten Verstärkungsrippen, hervorragende vibrationsdämpfende Eigenschaften, um einen stabilen Schneidstatus unter leichten und mittleren Bearbeitungsbelastungen aufrechtzuerhalten.
  4. Universelle geschlitzte Montagebasis

    Die untere X-Schlittenbasis verfügt über standardmäßige lange Montageschlitze, die eine einfache Installation auf Drehmaschinen-Sätteln, Tischbohrmaschinen oder kleinen Maschinenarbeitsplätzen für die nachträgliche Bearbeitung ermöglichen.
  5. Zwei Standardgrößen

    Modell 100 und Modell 150 decken unterschiedliche Reise- und Lastanforderungen ab: X-Reise reicht von 85 mm bis 120 mm, Z-vertikaler Hub von 150 mm bis 200 mm, passend für Hobbywerkstätten, Reparaturwerkstätten und technische Ausbildungsstätten.
  6. Breite Anwendungsszenarien

    Hauptsächlich angewendet für die Nachrüstung von Drehmaschinenfräseinheiten, vertikales Bohren kleiner Formen, Nutfräsen, Gewindeschneiden und Maschinenwartung sowie Ausbildungsgeräte für Berufsschulen.

Vollständige Dimensionsspezifikationstabelle (Einheit: mm / kg)


ModellABCDEFGHKLX-VerfahrwegZ-VerfahrwegNW (kg)Preis
10010015027087323002503598515016—
1501502004008732300250401112020028—

Parameterdefinition

  1. A~L: Gesamtumriss, Säulenbreite, Gesamthöhe, Basislänge und Abmessungen der Montagebohrungen, bezogen auf die beigefügten 2D-Dreiview-Engineering-Zeichnungen
  2. X-Reise: Maximaler horizontaler Vorschubhub des unteren Kreuzschlittens
  3. Z-Verfahrweg: Maximaler vertikaler Hub des aufrechten Schwalbenschwanzsäulen
  4. NW: Nettogewicht einer kompletten vertikalen Schlittenbaugruppe
  5. Modellbenennungsregel
  • 100 / 150: Größenkode, der die Breite der vertikalen Säule darstellt, entsprechend unterschiedlicher Tragfähigkeit und Z-Achsenhub
