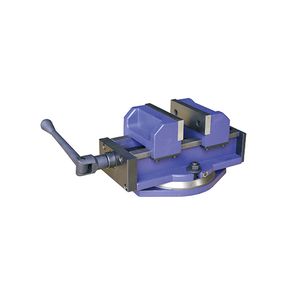

6 Inch Bidirectional Synchronous Dual Jaw Precision CNC Milling Vice with 360° Graduated Rotary Base

6 Zoll Bidirektionale Synchron-Dualzahn-Präzisions-CNC-Fräszange mit 360° Graduierter Drehbasis

Integral gehärtete massive Stahl bidirektionale Synchronmaschinenzange ausgestattet mit voll 360° graduierter drehbarer Basis, standardmäßiger 6-Zoll-Zahnweite mit eingebautem Zwillings-Synchronschraubentrieb. Sie hält zwei identische Werkstücke gleichzeitig mit gleicher Klemmkraft, unterstützt freie horizontale 360° Winkelpositionierung. Weitgehend geeignet für vertikale CNC-Bearbeitungszentren und Fräsmaschinen, perfekt für die Massenbearbeitung von Dual-Werkstück-Batchfräsen, plus schrägen Löchern und geneigten Flächen mit multiwinkeliger komplexer Bearbeitung mit starker vibrationsfester starrer Klemmleistung.

Hohe Präzision

ISO/CE Zertifiziert

Industrielle Haltbarkeit

OEM/ODM Unterstützung

Schnelle weltweite Lieferung

Professioneller After-Sales-Service

Jetzt anfragen Anwendungen anzeigen

Maschinenvisier

Produkte

Beschreibung

Diese drehbare Basis bidirektionale Doppelöffnungs-Synchronzange kombiniert hoch effiziente Dualstation-Batchverarbeitung und multiwinkelverstellbare Positionierungsfunktionen. Der gesamte Zangenkörper ist aus solidem Legierungsstahl geschmiedet, mit umfassender Härtebehandlung, vollständiger Spannungsfreigabe-Annealing und Präzisionsschliff auf allen Gleit- und Bezugflächen ausgestattet mit einer drehbaren graduierte Basis und mittlerer Partition Synchron-Schraubenstruktur, die die dualen Anforderungen an gleichzeitige Zwei-Teile-Klemmung und beliebige horizontale Winkelanpassung löst.

Zentralpartition Bidirektionale Synchron-Gleichkraft-Klemmmechanismus

Eingebaute verbundene Zwillings-Trapezschraubenantrieb, gesteuert von einem einzigen Bedienhebel. Links und rechts bewegliche Backen bewegen sich synchron mit identischem Klemdruck, sodass zwei Werkstücke gleichmäßig komprimiert werden, ohne einseitige Versätze oder Maßfehler während des schweren Grobschneidens. Verbessert erheblich den Durchsatz der symmetrischen Teile-Batchproduktion.
360° Graduierte Drehbare Basis mit Schnellverschluss

Die untere vollkreisige eingravierte Winkelskala ermöglicht eine klare visuelle Winkelablesung, der spezielle Seitenverschlussbolzen fixiert den Zangenkörper fest in jeder horizontalen Drehposition. Bediener müssen Werkstücke nicht wiederholt neu spannen für geneigte Ebenen und Winkelbohrungen, was die Einrichtungszeit für Vorrichtungen erheblich spart.
Vollständig gehärteter massiver Stahl präzisionsgeschliffener Hauptkörper

Eingeschweißter dicker Legierungsstahlrahmen beseitigt Gießverformungsfehler von Gusseisen-Zangen. Alle Führungsbahnen, Backenkontaktflächen und Montagebezugflächen sind spiegelpräzise geschliffen, um ultra-hohe Ebenheit, Parallelität und Rechtwinkligkeit zu gewährleisten und widerstehen dauerhaften Verformungen unter langfristiger schwerer Materialabtragung beim Fräsen.
Austauschbare gehärtete präzisionsgeschliffene Legierungsstahlbacken

Vorbohrungen mit mehreren Positionen auf festen und beweglichen Backen, die eine schnelle Installation von maßgeschneiderten Aluminium-Weichbacken, rutschfesten gezahnten Hartbacken und V-förmigen Spezialbacken zum Klemmen von dünnwandigen, unregelmäßigen und zylindrischen Rohlingen unterstützen.
Einzelne Standard 6-Zoll-Spezifikation mit unabhängiger Exportverpackung

Nur das ausgereifte 6-Zoll-Schwerlastmodell deckt mittlere Formrohlinge und allgemeine Hardware-Batchverarbeitungsszenarien ab. Jede Zange wird in einem separaten stoßfesten Exportkarton verpackt, um Kratzschäden an präzisionsgeschliffenen Oberflächen während des Übersee-Logistiktransits zu vermeiden.

Vollständige Dimension & Verpackungsspezifikationstabelle (Einheit: mm / cm / kg)

Modell	Gesamte Basis äußere Länge	B Max Basisbreite	C Effektive Backenbreite	D Zangenbett effektive Länge	E Basisplattenstärke	F Backen vertikale Höhe	G Gesamthöhe	H Maximaler Öffnungsweg auf einer Seite	Äußere Verpackungsgröße (L×B×H)	NW / GW Einzelgerät	Preis
6"	388	216	156	272	34	68	151	156	40×25×20	32 / 34	—

Parametererklärung

A: Gesamtlänge der gesamten kreisförmigen Drehbasis
B: Maximale Gesamtbreite der Drehbasis
C: Breite des Kernspannfutters, gekennzeichnet in Zoll als Modellbezeichnung (6-Zoll)
D: Effektive Gleitbahn-Arbeitslänge des Hauptkörpers des Schraubstocks
E: Vertikale Dicke der Drehbasisplatte
F: Vertikale Höhe der Spannfläche des Futterkiefers
G: Gesamte vertikale Höhe der gesamten Schraubstockbaugruppe
H: Maximaler einstellbarer Öffnungsweg des einseitig beweglichen Kiefers
NW/GW: Nettogewicht / Bruttogewicht des Schraubstocks
Verpackungsgröße: Unabhängige Exportverpackung äußere Abmessungen

Modellbenennungsregel

Format:[Jaw Inch Size]"

Beispiel: 6"

Das Zollzeichen steht für die effektive Breitenangabe des Kiefers; dieses Modell ist ein exklusiver 6-Zoll bidirektionaler synchroner Schraubstock mit Drehbasis.
