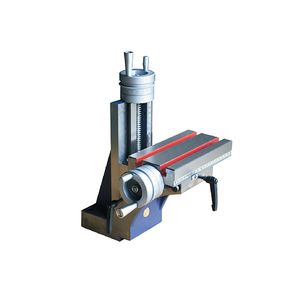

3-Achsen X-Z Präzisionsvertikaler Compound-Schlitten mit horizontalem T-Slot-Kreuztisch

Beschreibung

1. Drei unabhängige mikrometrisch kalibrierte Handräder

   Separate Skalenhandräder sind für den unteren X-Basisvorschub, die vertikale Z-Hubsäule und den mittleren Kreuz-T-Slot-Arbeitsplatz angebracht. Klar gravierte Mikrometerskalen unterstützen ultra-feine manuelle Feineinstellungen, um strengen Maßtoleranzanforderungen für Präzisionsteile gerecht zu werden.
2. Dreifach vollständig geschliffene Schwalbenschwanzführungen

   Alle beweglichen Achsen verwenden präzise, flächengeschliffene Schwalbenschwanzführungen mit verstellbaren Gleitstreifen, um das Gleiten zu eliminieren, was eine reibungslose, stabile lineare Bewegung und konsistente langfristige Bearbeitungsgenauigkeit unter mittleren Schnittlasten gewährleistet.
3. Universeller T-Slot-Kreuzarbeitsplatz

   Der mittlere Kreuzschlitten verfügt über Standard-T-Slots mit roten, verschleißfesten Abdeckstreifen, die kompatibel sind mitMaschinenvisierBefestigungs Vorrichtungen, Bohrern und Fräsern, die eine flexible Spannvorrichtung für Standard- und unregelmäßige Werkstücke ermöglichen.
4. Verstärkter integraler Gusseisenrahmen

   Die verstärkte Gusseisenbasis und die gebogene verstärkte vertikale Stütze erhöhen erheblich die strukturelle Steifigkeit und die Vibrationsdämpfung, um Werkzeugvibrationen während kontinuierlicher Fräs- und Oberflächenbearbeitungsprozesse zu verhindern.
5. Zwei Standardgrößenkonfigurationen

   Modell 100 und Modell 150 sind jeweils für kleine und mittlere Tischdrehmaschinen konzipiert: X-Basisverstellung 85/100 mm, Kreuztischverstellung 150/230 mm, Z vertikaler Hub bis zu 185/250 mm, geeignet für Hobbybearbeitung, Maschinenreparaturwerkstätten und Ausbildungsausrüstung in Berufsschulen.
6. Breites Anwendungsfeld

   Ideal für die Nachrüstung von Drehmaschinen zur Durchführung von Wellen-Nutenfräsen, Flächen schleifen, Kreuzlochbohren, kleine Formen profilieren und Gewindeschneiden. Weit verbreitet in der Wartung von Geräten, der Bearbeitung von Kleinserien und in Schulungsprogrammen für die Maschinenbearbeitung.

Vollständige Dimensionsspezifikationstabelle (Einheit: mm / kg)

Parametererklärung

1. A~M: Gesamte Umrissbreite, Spaltenbreite, Gesamtschlittenlänge, Grundhöhe, Abstand der Montagelöcher und strukturelle Abmessungen, bezogen auf die angehängten 2D-Front-, Seiten- und Oberansichten der technischen Zeichnungen
2. X-Basisverfahrweg: Maximaler Vor- und Rücklauf des unteren Basis-Schlittens
3. Kreuztischverfahrweg: Links-rechts-horizontale Bewegung des mittleren T-Slot-Arbeitsplatzes
4. Z-Verfahrweg: Maximaler vertikaler Hub des aufrechten Schwalbenschwanzsäulen
5. NW: Nettogewicht einer kompletten 3-Achsen-vertikalen Schlittenbaugruppe

Modellbenennungsregel

• 100 / 150: Größenkode steht für die Breite der vertikalen Säule, entsprechend der unterschiedlichen Tragfähigkeit, der Größe des Arbeitstisches und des Hubbereichs der Z-Achse
