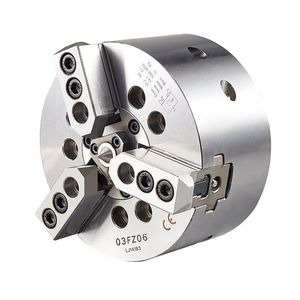

03FZ Series 3-Jaw Floating Self-Centering Hydraulic Power Chuck

03FZ Reihe 3-Backen schwebendes selbstzentrierendes hydraulisches Kraftspannfutter

Hochpräziser 3-Backen schwebender hydraulischer Spannfutter mit 2 mm axialer Kompensation, ideal für das Drehen von dünnwandigen Werkstücken und für sekundäre Nachbearbeitungsoperationen, um Werkstückverformungen zu vermeiden.

Hohe Präzision

ISO/CE Zertifiziert

Industrielle Haltbarkeit

OEM/ODM Unterstützung

Schnelle weltweite Lieferung

Professioneller After-Sales-Service

Jetzt anfragen Anwendungen anzeigen

Drehfutter

Produkte

Beschreibung

Die 03FZ-Serie 3-Backen-Schwimm-Hydraulikspannfutter werden aus hohlfestem Legierungsstahl mit durchgehender Härtung und Präzisionsschliff hergestellt, speziell für die präzise Bearbeitung von dünnwandigen und leicht verformbaren Werkstücken entwickelt.

Der eingebaute axial schwimmende Kompensationsmechanismus mit 2 mm passt die Spannposition automatisch an, beseitigt Verformungen des Werkstücks durch starres Spannen und stellt eine gleichmäßige Bearbeitungszugabe sicher.
Das 3-Backen-Selbstzentrierungsdesign bietet eine hohe Zentriergenauigkeit von ≤0,01 mm, geeignet für Nachbearbeitungsoperationen mit strengen Maßvorgaben.
Der optimierte Keilmechanismus sorgt für eine stabile und moderate Klemmkraft, schützt effektiv dünnwandige Werkstücke vor Beschädigung und gewährleistet einen sicheren Halt während des Schneidens.
Hohe Drehzahlfähigkeit und hervorragende dynamische Gleichgewichtseigenschaften, geeignet für hochpräzises Drehen mit hoher Geschwindigkeit.
Härtete Backen und Führungen bieten überlegene Verschleißfestigkeit und lange Lebensdauer.
Standard-Montagedimensionen, die mit den meisten gängigen CNC-Drehmaschinen-Spindeln und Hydraulikzylindern kompatibel sind.

Vollständige Spezifikationstabelle (Einheit: mm / kg)

Montage- & Maßparameter

MODELL	A	B	C (H6)	F	H	K	L	M	N max	N min	O max	O min	P max	P min	Q	R	S	T	U	V	W
03FZ06	178	90	140	5	104.8	6-M10	16	20	38.8	35.3	16.5	6	47	32	31	12	38	M16-2P	5	60	27.5
03FZ08	210	100	170	5	131.4	6-M12	20	25	43.8	39.8	21	7.5	50.5	30.5	35	14	38	M20-2,5P	5	70	30
03FZ10	254	110	220	5	171.4	6-M16	22	30	48.8	43.8	27.5	8	57	37	40	16	38	M20-2,5P	5	80	33
03FZ12	304	125	220	6	171.4	6-M16	23	30	50.8	45.8	39.5	9.5	61	41	50	18	46	M20-2,5P	5	85	36

Leistungsparameter

MODELL	Sevration Pitch	Kieferverstellung (mm)	Spannbereich (mm)		Passende Zylinder	Kompression (mm)	Max. Geschwindigkeit (U./min)	Max. Zugkraft (KN)	Max. Greifkraft (KN)	Gewicht (kg)
			Max	Min
03FZ06	1,5×60°	7	60	15	RH-100	2	2800	11.8	23.5	16
03FZ08	1,5×60°	8	68	18	RH-125	2	2800	17.7	41.2	25
03FZ10	1,5×60°	10	82	22	RH-125	2	2400	23.5	58.8	37.5
03FZ12	1,5×60°	10	100	22	RH-150	2	2000	29.4	73.5	59.7

Anwendungen

CNC-Bearbeitung

Ideal für CNC-Drehmaschinen, Fräs- und Bearbeitungszentren, die eine hochpräzise Maßkontrolle und zuverlässige Werkzeughalterung für die Massenproduktion gewährleisten.

Qualitätskontrolllabore

Geeignet für Qualitätsprüfabteilungen und Kalibrierlabore, die genaue Messdaten bereitstellen, um die Produktkonformität mit ISO- und Branchenstandards zu überprüfen.

Formen- und Werkzeugbau

Perfekt für Formen- und Werkzeugwerkstätten, wo Mikron-genaue Präzisionswerkzeuge und Messgeräte für die komplexe Hohlraumbearbeitung und Endprüfung unerlässlich sind.

OEM/ODM Projekte

Anpassbare Lösungen für OEM- und ODM-Herstellungspartner, die maßgeschneiderte Messwerkzeuge und CNC-Zubehör anbieten, um einzigartige Produktionsanforderungen zu erfüllen.

Automobilherstellung

Entwickelt für Produktionslinien von Automobilkomponenten, die konsistente Präzision und Langlebigkeit in Motorenteilen, Getriebekomponenten und Montageprozessen gewährleisten.

Luft- und Raumfahrt & Präzisionsengineering

Ideal für die Luft- und Raumfahrt- sowie Verteidigungsindustrie, wo ultra-hochpräzise Instrumente und zuverlässige Werkzeughalter strengen Qualitäts- und Sicherheitsanforderungen entsprechen.
