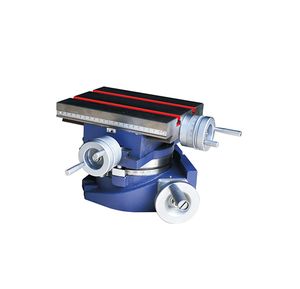

Tavolo a slitta incrociata rotativa XY a 3 assi (tavolo da lavoro fresatrice e trapano rotabile a 360°)

Descrizione

1. Guide a coda di rondine lineari doppie + base rotativa a 360°

   Entrambi gli assi X e Y adottano guide a coda di rondine completamente rettificate con strisce di regolazione regolabili per eliminare il gioco; la base rotativa inferiore è incisa con scala angolare per un'indicizzazione angolare precisa, libera di bloccarsi in qualsiasi posizione di rotazione per foratura angolata, fresatura e smussatura.
2. Tre manopole di alimentazione calibrate indipendenti

   Manopole graduabili a micrometro di grande diametro separate sono montate per l'asse longitudinale X, l'asse trasversale Y e la regolazione di bloccaggio rotativo. Linee di scala incise chiare supportano un'alimentazione manuale ultra-fine per garantire un'elevata precisione dimensionale per la lavorazione di fori e superfici di precisione.
3. Piano di lavoro standard a T con strisce resistenti all'usura

   Il piano di lavoro superiore è dotato di più slot a T standard incorporati con strisce di rivestimento anti-frizione rosse, compatibile conMorsa da macchinadispositivi, supporti, mandrini e frese per un serraggio flessibile di vari pezzi di lavoro. Un righello lineare è attaccato sul bordo del tavolo per una rapida lettura della lunghezza.
4. Corpo integrato in ghisa rinforzata spessa

   L'intero telaio è in ghisa integrale con nervature a parete spessa, caratterizzato da un'eccellente assorbimento delle vibrazioni e rigidità strutturale per evitare vibrazioni del pezzo durante il taglio continuo, stabile per lavorazioni a lungo termine di carichi leggeri e medi.
5. Tre dimensioni standard disponibili

   I modelli 201W, 202W e 203W coprono rispettivamente piccole, medie e grandi aree di lavorazione, abbinati a serie di slitte verticali di dimensioni 100/150/200, adatti per officine hobbistiche, riparazione di macchinari e attrezzature di formazione per scuole professionali.
6. Ampie scenari di applicazione

   Accessorio ideale per trapano da banco, mini fresatrice da scrivania, attrezzature per incisione e lavorazione secondaria di piccoli torni, ampiamente utilizzato per la lavorazione di fori diritti, fori inclinati, scanalature, superfici piane e smussature di piccole parti metalliche e plastiche.

Tabella Completa delle Specifiche Dimensionale (Unità: mm / kg)

Spiegazione dei Parametri

1. Dimensioni del tavolo (XY): Lunghezza × larghezza del piano del banco di lavoro con scanalature T
2. Corsa X: Massima corsa longitudinale di alimentazione del carrello dell'asse X
3. Corsa Y: Massima corsa trasversale di alimentazione del carrello dell'asse Y
4. Altezza complessiva: Altezza verticale totale dell'assemblaggio completo del tavolo rotante XY
5. Dimensione del carrello compatibile: Codice di dimensione compatibile per accoppiamento con carrelli composti verticali Hoshing
6. NW: Peso netto di un tavolo a croce rotante XY completo

Regola di Nomenclatura del Modello

• 201W / 202W / 203W: Codice seriale di dimensione, numero crescente rappresenta dimensioni del tavolo più grandi, corsa più lunga e maggiore capacità di carico
