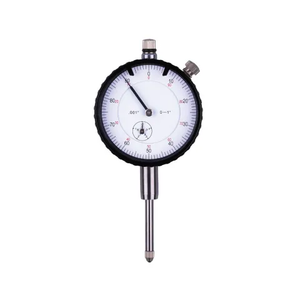

पेशेवर इंच डायल संकेतक 0.001″ ग्रेजुएशन | हल्का एल्यूमिनियम मिश्र धातु केस | बेज़ेल लॉक और बफर स्टॉप पिन सुरक्षा

विवरण

I. गहन उत्पाद विश्लेषण

जब घटकों का निर्माण साम्राज्य (इंच) मानकों के अनुसार किया जाता है, तो सटीकता पर कोई समझौता नहीं होता।Precision Inch Dial Indicator(H-WL Series) ज्यामितीय सहिष्णुता, मशीन सेटअप, और तुलनात्मक मापों की पुष्टि के लिए एक आदर्श उपकरण है। डिजिटल समकक्षों के विपरीत, यह यांत्रिक उपकरण पूरी तरह से एक सटीक रैक-एंड-पिनियन गियर तंत्र के माध्यम से काम करता है—इसके मापने वाले प्लंजर के रैखिक विस्थापन को एक स्वेपिंग, अत्यधिक दृश्य संकेतक घुमाव में परिवर्तित करता है। यह एनालॉग डिज़ाइन विद्युत चुम्बकीय हस्तक्षेप, बैटरी विफलता, या स्क्रीन गड़बड़ियों के प्रति पूर्ण सुरक्षा सुनिश्चित करता है, जिससे यह कठोर औद्योगिक वातावरण में भारी CNC मशीनों या ग्राइंडिंग स्टेशनों के बगल में अत्यधिक विश्वसनीय बनता है।

इस इंडिकेटर का निर्माण पेशेवर-ग्रेड स्थायित्व को दर्शाता है।एल्यूमीनियम मिश्र धातु आवरणसही संतुलन प्रदान करता है: यह एक चुंबकीय स्टैंड पर स्थापित होने पर विस्तारित हाथ में उपयोग के लिए अविश्वसनीय रूप से हल्का है, फिर भी यह जंग और छोटे दुकान-फर्श प्रभावों का सामना करने के लिए पर्याप्त मजबूत है। इसके अलावा,खुला बफर स्टॉप पिनएक महत्वपूर्ण इंजीनियरिंग विशेषता है। उच्च गति सेटअप में, ऑपरेटर गलती से प्लंजर को इसके अधिकतम यात्रा सीमा से आगे धकेल सकते हैं। यह बफर पिन एक यांत्रिक शॉक एब्जॉर्बर के रूप में कार्य करता है, प्रभावी रूप से आंतरिक सटीक गियर्स को स्ट्रिपिंग या मापने वाले स्टेम को जाम होने से रोकता है।

II. तकनीकी विशिष्टताएँ और मॉडल विविधताएँ

गुणवत्ता नियंत्रण की विभिन्न आवश्यकताओं को पूरा करने के लिए, H-WL श्रृंखला छह मानक कॉन्फ़िगरेशन प्रदान करती है। आप मानक या चौड़े नुकीले धातु बेज़ल, और तीन विशिष्ट मापने की रेंज में से चुन सकते हैं। सभी मॉडल समान प्रीमियम 0.001″ ग्रेजुएशन, एल्यूमीनियम मिश्र धातु केस, और सुरक्षा तंत्र साझा करते हैं।

नीचे हमारे मानक कॉन्फ़िगरेशन के लिए सटीक पैरामीटर दिए गए हैं:

नोट: "Broad Knurl Metal Bezel" विकल्प अतिरिक्त घर्षण और पकड़ प्रदान करता है, जिससे इसे शून्य करने के लिए बाहरी डायल को घुमाना बेहद आसान हो जाता है, भले ही आप तेलीय कार्यशाला के दस्ताने पहने हों। 0-0.25″ मॉडल पर "बाहरी सहिष्णुता हाथ" एक दृश्य रंग-कोडित संकेतक प्रदान करता है जो तुरंत यह उजागर करता है कि क्या कोई माप सहिष्णुता से बाहर है।

III. सामान्य प्रश्न (FAQs)

प्रश्न 1: डिजिटल इंडिकेटर की तुलना में यांत्रिक डायल इंडिकेटर क्यों चुनें?
उत्तर:यांत्रिक डायल इंडिकेटर पूरी तरह से निष्क्रिय उपकरण होते हैं। उन्हें बैटरी की आवश्यकता नहीं होती, ये कूलेंट स्प्लैश से अप्रभावित होते हैं, और भारी मोटर्स या वेल्डिंग उपकरणों से विद्युत चुम्बकीय हस्तक्षेप के प्रति प्रतिरक्षित होते हैं। उनका एनालॉग संकेतक एक निरंतर दृश्य फीडबैक प्रदान करता है जो मशीन स्पिंडल जांच के दौरान सूक्ष्म रनआउट या कंपन का पता लगाने के लिए अक्सर अधिक सहज होता है, जिससे वे दीर्घकालिक विश्वसनीयता के लिए अंतिम विकल्प बनते हैं।

प्रश्न 2: बेज़ल लॉकिंग डिवाइस का उद्देश्य क्या है?
उत्तर:एक सामान्य निरीक्षण के दौरान, एक ऑपरेटर बाहरी बेज़ल को घुमाता है ताकि "0" चिह्न को संकेतक के साथ संरेखित किया जा सके ताकि एक शून्य आधार रेखा स्थापित की जा सके। बिना लॉकिंग डिवाइस के, आकस्मिक धक्के या घर्षण बेज़ल को घुमा सकते हैं और शून्य बिंदु को बर्बाद कर सकते हैं। लॉकिंग स्क्रू सुनिश्चित करता है कि एक बार आपका शून्य सेट हो जाने पर, यह पूरे बैच माप चक्र के दौरान मजबूती से लॉक में बना रहता है।

प्रश्न 3: बफर स्टॉप पिन उपकरण की सुरक्षा कैसे करता है?
उत्तर:औद्योगिक सेटिंग में, मापने वाले प्लंजर पर बहुत अधिक नीचे की ताकत लगाना आसान है। बिना बफर के, यह प्लंजर को इसके आंतरिक गियर सीमा से आगे धकेल सकता है, जिससे वृद्धि तंत्र को स्थायी रूप से नुकसान हो सकता है। एकीकृत बफर स्टॉप पिन एक यांत्रिक स्टॉपर के रूप में कार्य करता है, इस अतिरिक्त ओवरलोड को अवशोषित करता है और महंगे आंतरिक गियर ट्रेन को विनाशकारी विफलता से बचाता है।

प्रश्न 4: क्या इस इंडिकेटर का उपयोग चुंबकीय स्टैंड पर किया जा सकता है?
उत्तर:बिल्कुल। इसमें पीछे और शीर्ष पर एक मानक 3/8″ (या संगत) माउंटिंग लुग है, जिससे यह लगभग सभी मानक चुंबकीय आधार, सार्वभौमिक स्टैंड, और ऊँचाई गेज अटैचमेंट के साथ सार्वभौमिक रूप से संगत है। इसका हल्का एल्यूमीनियम आवरण स्टैंड पर तनाव को कम करता है, सटीक माप के लिए एक स्थिर सेटअप सुनिश्चित करता है।

प्रश्न 5: इस इंडिकेटर के लिए उचित रखरखाव दिनचर्या क्या है?
उत्तर:इंडिकेटर को उपयोग में न होने पर इसके पैडेड केस में रखें ताकि यह धूल और प्रभाव से सुरक्षित रहे। यदि प्लंजर स्टेम कूलेंट से गीला हो जाता है, तो इसे एक नरम, लिंट-फ्री कपड़े से धीरे से सुखाएं।कभी भीभीतर से बाहर निकालने के लिए संकुचित हवा का उपयोग करें, क्योंकि इससे धूल को नाजुक ज्वेल्ड बेयरिंग में मजबूर किया जा सकता है। पेशेवर ISO/AS9100 अनुपालन के लिए, इंडिकेटर को हर 12 महीने में कैलिब्रेशन के लिए एक प्रमाणित मेट्रोलॉजी प्रयोगशाला में भेजें।

IV. अनुप्रयोग और उद्योग उपयोग

• मशीन सेटअप और उपकरण संरेखण: मिलिंग स्पिंडल, लेथ टूल, और CNC फिक्स्चर को संदर्भ सतह के खिलाफ सटीक रूप से शून्य करने के लिए उपयोग किया जाता है।

• ज्यामितीय सहिष्णुता निरीक्षण: जांचने के लिए महत्वपूर्णरेडियल रनआउट, अक्षीय अंत-खेल, औरसमानताशाफ्ट, बेयरिंग और एरोस्पेस और ऑटोमोटिव इंजनों में घूर्णन भागों का।

• गुणवत्ता नियंत्रण (QA/QC): निरीक्षण कक्षों में उत्पाद की ऊँचाई, समानांतरता और सपाटता को इंजीनियरिंग ब्लूप्रिंट के खिलाफ सत्यापित करने के लिए मानक कार्य घोड़ा।

• रखरखाव और मरम्मत: भारी उपकरण रखरखाव में, क्रैंकशाफ्ट विक्षेपण, बेयरिंग पहनने और औद्योगिक गियर संरेखण को मापने के लिए उपयोग किया जाता है।

• अनुसंधान और विकास (R&D): विशिष्ट यांत्रिक लोड के तहत सामग्रियों के रैखिक विस्तार या विक्षेपण को मापने के लिए सामग्री परीक्षण प्रयोगशालाओं में उपयोग किया जाता है।
