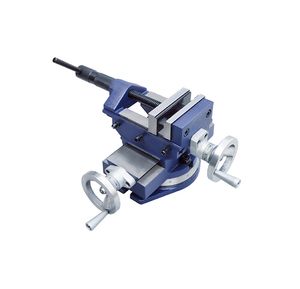

4/6/8 Inch X-Y Dual Axis Cross Slide Compound Precision Milling Vice with 360° Graduated Rotary Base

4/6/8 इंच X-Y डुअल एक्सिस क्रॉस स्लाइड यौगिक सटीक मिलिंग वाइस 360° ग्रेजुएटेड रोटरी बेस के साथ

तनाव-मुक्त भारी कास्ट आयरन यौगिक क्रॉस स्लाइड मशीन वाइस स्वतंत्र X/Y सटीक सूक्ष्म-समायोजन स्लाइडिंग टेबल और पूर्ण 360° ग्रेजुएटेड घूर्णन स्विवेल बेस के साथ एकीकृत है। सटीक रैखिक स्थिति के लिए दो उकेरे हुए माइक्रोमीटर हैंडव्हील के साथ 3 मानक जबड़े की चौड़ाई (4", 6", 8") में उपलब्ध है। बेंच मिलिंग मशीनों, ड्रिल मिलों और छोटे ऊर्ध्वाधर CNC उपकरणों के लिए डिज़ाइन किया गया है, यह बिना फिर से काम के टुकड़ों को पकड़ने के स्वतंत्र आगे-पीछे / बाईं-दाईं अनुवाद और पूर्ण क्षैतिज कोणीय घूर्णन की अनुमति देता है, छोटे और मध्यम धातु भागों की बहु-स्थिति, बहु-कोण सटीक ड्रिलिंग, टैपिंग और हल्की मिलिंग के लिए आदर्श है।

उच्च सटीकता

ISO/CE प्रमाणित

औद्योगिक स्थिरता

OEM/ODM समर्थन

तेज़ वैश्विक डिलीवरी

पेशेवर बिक्री के बाद सेवा

अभी पूछें आवेदन देखें

मशीन वाइस

उत्पाद

विवरण

यह XY क्रॉस यौगिक वाइस तीन स्थिति कार्यों को एकीकृत करता है: एक्स-धुरी क्षैतिज यात्रा, वाई-धुरी लंबवत यात्रा और 360° घूर्णन कोण समायोजन, जो बहु-स्थिति पारंपरिक मशीनिंग में बार-बार कार्यपीस को असेंबली की समस्याओं को हल करता है। पूरा फ्रेम उच्च-ग्रेड ग्रे कास्ट आयरन के साथ पूर्ण उम्र बढ़ने के तनाव राहत उपचार को अपनाता है, जो कठोर सटीक ग्राउंड जॉ और कैलिब्रेटेड फाइन-फीड हैंडव्हील के साथ मेल खाता है, लचीले बहु-दिशात्मक समायोजन और स्थिर क्लैंपिंग कठोरता को संतुलित करता है।

स्वतंत्र X/Y डुअल एक्सिस फाइन समायोजन क्रॉस स्लाइड मैकेनिज्म

दो अलग-अलग माइक्रोमीटर हैंडव्हील स्पष्ट उकेरे गए स्केल रिंग के साथ एक्स और वाई धुरी यात्रा को स्वतंत्र रूप से नियंत्रित करते हैं। सटीक रैखिक फीड बार-बार फिक्स्चर को फिर से स्थिति में लाने को समाप्त करता है; ऑपरेटर एक सेटअप पर कई मशीनिंग समन्वय पर कार्यपीस को जल्दी से स्थानांतरित कर सकते हैं, छोटे बैच बहु-होल ड्रिलिंग दक्षता को नाटकीय रूप से सुधारते हैं। मानक यात्रा रेंज: X=140~160 मिमी, Y=80~140 मिमी मॉडल आकार द्वारा।
360° पूर्ण ग्रेजुएटेड रोटरी स्विवेल बेस

नीचे का गोल आधार पूर्ण-चक्र कोण स्केल के साथ उकेरा गया है जो सहज दृश्य पढ़ाई के लिए है। स्वतंत्र लॉकिंग बोल्ट किसी भी क्षैतिज घूर्णन कोण पर वाइस शरीर को सुरक्षित रूप से फिक्स करता है, झुकी हुई सतह और कोणीय छिद्र मशीनिंग का समर्थन करता है बिना ब्लैंक्स को हटाए और फिर से क्लैंप किए बिना।
मोटी दीवार एंटी-वाइब्रेशन तनाव-रहित कास्ट आयरन बॉडी

एकीकृत बॉक्स-प्रकार मोटी कास्ट आयरन संरचना आंतरिक कास्टिंग तनाव को समाप्त करने के लिए मल्टी-साइकिल उम्र बढ़ाने की प्रक्रिया से गुजरती है। मजबूत कठोरता मिलिंग और ड्रिलिंग के दौरान काटने की कंपन को अवशोषित करती है, स्थायी विरूपण का प्रतिरोध करती है ताकि दीर्घकालिक स्थिति सटीकता बनाए रखी जा सके।
बदली जाने योग्य हार्डन प्रिसिजन ग्राउंड एलॉय स्टील जॉ

फिक्स्ड और मूवेबल जॉ उच्च-हार्डनेस कार्बन स्टील से बने होते हैं, पूरी तरह से क्वेंच्ड और मिरर ग्राउंड होते हैं ताकि अल्ट्रा-हाई फ्लैटनेस और समानांतरता प्राप्त हो सके। एंटी-स्लिप सिरेटेड आंतरिक सतहें कार्यपीस को फिसलने से रोकती हैं; पहने हुए जॉ को अलग से असेंबल और बदलने के लिए हटाया जा सकता है ताकि दीर्घकालिक कार्यशाला संचालन लागत को कम किया जा सके।
पूर्ण उपकरण मिलान के लिए पूर्ण मल्टी-आकार श्रृंखला

तीन परिपक्व मुख्यधारा के विनिर्देश छोटे बेंच ड्रिल मिल्स, मध्यम वर्टिकल मिलिंग मशीनों और भारी-भरकम पारंपरिक मिलिंग उपकरणों को कवर करते हैं। प्रत्येक वाइस को स्वतंत्र रूप से शॉकप्रूफ निर्यात कार्टन में पैक किया जाता है ताकि विदेशी लॉजिस्टिक्स परिवहन के दौरान कैलिब्रेटेड स्लाइडिंग सतहों की सुरक्षा की जा सके।

पूर्ण आयाम और प्रदर्शन विनिर्देश तालिका (इकाई: मिमी / सेमी / किग्रा)

मॉडल	घूर्णन आधार की कुल चौड़ाई	वाइस मुख्य शरीर की कुल लंबाई	क्रॉस स्लाइड आधार की अधिकतम बाहरी चौड़ाई	घूर्णन आधार की ऊर्ध्वाधर मोटाई	पूर्ण X-धुरी समग्र लंबाई	Y-धुरी स्लाइड की बाहरी चौड़ाई	पूर्ण समग्र ऊर्ध्वाधर ऊँचाई	जॉ की ऊर्ध्वाधर कार्य ऊँचाई	प्रभावी जॉ चौड़ाई	K मैक्स सिंगल-साइड जॉ ओपनिंग	X यात्रा X-धुरी अधिकतम स्ट्रोक	Y यात्रा Y-धुरी अधिकतम स्ट्रोक	प्रति निर्यात कार्टन मात्रा	बाहरी पैकिंग आकार (L×W×H)	NW / GW एकल इकाई	कीमत
4"	218	175	140	105	184	100	156	34	85	100	140	80	1	41×36×22	11 / 14	—
6"	270	205	170	105	245	135	170	40	135	150	150	110	1	51×40×23	16 / 18	—
8"	320	235	200	105	284	165	185	54	165	160	160	140	1	54×42×24	24 / 28	—

पैरामीटर व्याख्या

A: गोल घूर्णन स्विवल बेस की पूर्ण बाहरी चौड़ाई
B: जॉ क्लैंपिंग मुख्य फ्रेम की कुल लंबाई
C: XY क्रॉस स्लाइडिंग टेबल असेंबली की अधिकतम बाहरी चौड़ाई
D: घूर्णन स्थिति बेस की ऊर्ध्वाधर प्लेट की मोटाई
E: X-धुरी क्षैतिज स्लाइडिंग यात्रा संरचना की पूर्ण बाहरी लंबाई
F: Y-धुरी लंबवत स्लाइडिंग टेबल की बाहरी चौड़ाई
G: संपूर्ण यौगिक वाइस असेंबली की कुल ऊर्ध्वाधर ऊँचाई
H: जॉ क्लैंपिंग कार्य सतह की ऊर्ध्वाधर ऊँचाई
J: प्रभावी जॉ चौड़ाई, कोर इंच-आकार मॉडल पहचानकर्ता
K: सिंगल मूवेबल जॉ का अधिकतम समायोज्य ओपनिंग स्ट्रोक
X यात्रा: X-धुरी तालिका की अधिकतम क्षैतिज बाएं-दाएं स्लाइडिंग दूरी
Y यात्रा: Y-धुरी तालिका की अधिकतम लंबवत आगे-पीछे स्लाइडिंग दूरी
प्रति कार्टन मात्रा: स्वतंत्र निर्यात कार्टन में पैक किया गया सिंगल वाइस
NW/GW: सिंगल यूनिट का शुद्ध वजन / कुल शिपिंग वजन
पैकिंग आकार: शॉकप्रूफ निर्यात सुरक्षात्मक कार्टन का बाहरी आयाम

मॉडल नामकरण नियम

फॉर्मेट:[Jaw Inch Size]"

उदाहरण: 6"

इंच अंक प्रभावी क्लैंपिंग जॉ चौड़ाई का प्रतिनिधित्व करता है; 4" छोटे बेंच ड्रिल मिल कार्यों के लिए, 6"/8" मध्यम और भारी-भरकम मिलिंग कार्यशाला अनुप्रयोगों के लिए। इस पूरे उत्पाद श्रृंखला को XY क्रॉस स्लाइड यौगिक घूर्णन बेस मिलिंग वाइस के रूप में परिभाषित किया गया है।
