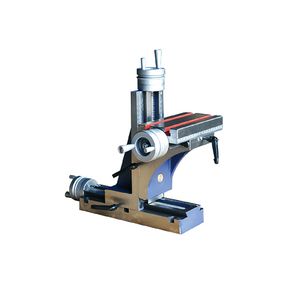

3-एक्सिस X-X-Z ट्रिपल वर्टिकल कंपाउंड स्लाइड (3 स्वतंत्र मैनुअल फीड एक्सिस लेथ मिलिंग अटैचमेंट)

विवरण

1. तीन अलग-अलग माइक्रोमीटर कैलिब्रेटेड फीड हैंडव्हील

   नीचे X बेस फीड, मध्य क्रॉस X क्षैतिज वर्कटेबल और वर्टिकल Z लिफ्टिंग कॉलम के लिए स्वतंत्र बड़े व्यास के ग्रेजुएटेड हैंडव्हील स्थापित किए गए हैं। स्पष्ट उकेरे गए माइक्रोमीटर स्केल अल्ट्रा-फाइन मैनुअल समायोजन का समर्थन करते हैं, जो छोटे प्रिसिजन भागों के लिए उच्च-प्रिसिजन आयाम सहिष्णुता आवश्यकताओं को पूरा करते हैं।
2. ट्रिपल पूरी तरह से प्रिसिजन-ग्राउंड डोवेटेल गाइडवे

   तीनों चलने वाले एक्सिस सतह-ग्राउंड डोवेटेल स्लाइडिंग संरचनाओं को अपनाते हैं जिनमें समायोज्य पहनने-प्रतिरोधी गिब स्ट्रिप्स होती हैं ताकि स्लाइडिंग बैक्लैश को समाप्त किया जा सके। स्लाइडिंग आंदोलन चिकना होता है और कम घर्षण के साथ, लंबे समय तक दोहराए गए हल्के और मध्यम कटाई के भार के तहत स्थिर पोजिशनिंग सटीकता बनाए रखता है।
3. यूनिवर्सल हॉरिजेंटल टी-स्लॉट क्रॉस वर्कटेबल

   मध्य क्रॉस X स्लाइड मानक टी-स्लॉट और लाल एंटी-वियर लाइनिंग स्ट्रिप्स के साथ फिट की गई है, जो संगत हैमशीन वाइसs, फिक्स्चर जिग्स, ड्रिल होल्डर्स और मिलिंग कटर, विभिन्न मानक और अनियमित कार्यपीस के लचीले क्लैंपिंग को सक्षम बनाते हैं बिना अतिरिक्त सहायक फिक्स्चर के।
4. मजबूत एकीकृत कास्ट आयरन कठोर फ्रेम

   मोटे कास्ट आयरन बेस और वक्र त्रिकोणीय मजबूत वर्टिकल सपोर्ट कॉलम समग्र संरचनात्मक कठोरता और कंपन अवशोषण को काफी बढ़ाते हैं, सतत मिलिंग और सतह की फिनिशिंग संचालन के दौरान उपकरण की चटर से प्रभावी रूप से बचते हैं।
5. दो मानक मिलान आकार कॉन्फ़िगरेशन

   मॉडल 100 और मॉडल 150 को क्रमशः छोटे और मध्यम बेंच लेथ के लिए मेल खाने के लिए डिज़ाइन किया गया है: नीचे X यात्रा 200/150 मिमी, क्रॉस टेबल यात्रा 105/215 मिमी, Z वर्टिकल लिफ्टिंग स्ट्रोक 85/100 मिमी तक, शौक मशीनिंग कार्यशालाओं, मशीनरी मरम्मत स्टेशनों और व्यावसायिक स्कूल मशीनिंग प्रशिक्षण उपकरण को कवर करता है।
6. व्यापक मल्टी-सीन अनुप्रयोग रेंज

   लेथ रेट्रोफिट मिलिंग कार्यों के लिए विशेष रूप से विकसित, शाफ्ट कीवे मिलिंग, फ्लैट सतह ग्राइंडिंग, क्रॉस-होल ड्रिलिंग, छोटे मोल्ड प्रोफाइलिंग और थ्रेड टैपिंग के लिए व्यापक रूप से उपयोग किया जाता है। यह यांत्रिक प्रसंस्करण प्रशिक्षण पाठ्यक्रमों के लिए मानक शिक्षण फिक्स्चर भी है।

पूर्ण आयाम विनिर्देशन तालिका (इकाई: मिमी / किग्रा)

पैरामीटर व्याख्या

1. A~N: ऊर्ध्वाधर कॉलम की चौड़ाई, कार्यतालिका की चौड़ाई, कुल स्लाइड की लंबाई, आधार की मोटाई, माउंटिंग होल की दूरी और सभी संरचनात्मक रूपरेखा आयाम, संलग्न सामने, साइड और शीर्ष 2D इंजीनियरिंग चित्रों के संदर्भ में
2. नीचे X यात्रा: नीचे के आधार स्लाइड की अधिकतम सामने-पीछे फीडिंग स्ट्रोक
3. क्रॉस X तालिका यात्रा: मध्य T-स्लॉट क्रॉस कार्यबेंच का बायां-दाएं क्षैतिज स्ट्रोक
4. Z ऊर्ध्वाधर यात्रा: खड़े डोवेटेल लिफ्टिंग कॉलम की अधिकतम ऊर्ध्वाधर उठाने की स्ट्रोक
5. NW: एक पूर्ण ट्रिपल X-X-Z 3-धुरी ऊर्ध्वाधर स्लाइड असेंबली का शुद्ध वजन

मॉडल नामकरण नियम

• 100 / 150: आकार कोड ऊर्ध्वाधर कॉलम की चौड़ाई के लिए है, जो विभिन्न लोड क्षमता, कार्यतालिका के आकार और धुरी यात्रा सीमा के अनुरूप है
