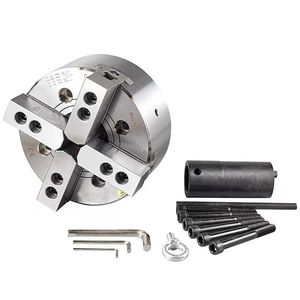

02/04K Series 2-Jaw & 4-Jaw Hollow Through-Hole Hydraulic Power Chuck

02/04K श्रृंखला 2-जव & 4-जव खोखले थ्रू-होल हाइड्रॉलिक पावर चक

डुअल-कॉन्फ़िगरेशन 2-जॉ/4-जॉ हॉलो हाइड्रोलिक चक बड़े थ्रू-होल, उच्च क्लैंपिंग शक्ति और कठोरता के साथ, CNC लेथ बार फीडिंग, अनियमित कार्यपीस टर्निंग और मिलिंग ऑपरेशनों के लिए आदर्श।

उच्च सटीकता

ISO/CE प्रमाणित

औद्योगिक स्थिरता

OEM/ODM समर्थन

तेज़ वैश्विक डिलीवरी

पेशेवर बिक्री के बाद सेवा

अभी पूछें आवेदन देखें

लेथ चक

उत्पाद

विवरण

02/04K श्रृंखला की खोखले हाइड्रोलिक पावर चक का निर्माण उच्च-शक्ति मिश्र धातु इस्पात से किया गया है, जिसमें समग्र क्वेंचिंग और सटीक ग्राइंडिंग होती है, जो CNC लेथ मशीनिंग के लिए विश्वसनीय कार्यधारण समाधान प्रदान करती है।

दो-जॉ (02K) और चार-जॉ (04K) कॉन्फ़िगरेशन में उपलब्ध हैं ताकि विभिन्न कार्यपीस क्लैंपिंग आवश्यकताओं को पूरा किया जा सके; समान आकार के गोल हिस्सों के लिए 2-जॉ, असमान, चौकोर और आयताकार कार्यपीस के लिए 4-जॉ।
बड़ा खोखला थ्रू-होल डिज़ाइन लम्बे बार स्टॉक को पारित करने की अनुमति देता है, जिससे लगातार स्वचालित बार फीडिंग उत्पादन लाइनों के लिए बिल्कुल सही है।
अनुकूलित वेज तंत्र स्थिर और शक्तिशाली क्लैंपिंग बल प्रदान करता है, भारी-भरकम कटाई और उच्च गति की घूर्णन के दौरान सुरक्षित धारण सुनिश्चित करता है।
उच्च रनआउट सटीकता ≤0.01 मिमी, अद्भुत मशीनिंग सटीकता और सतह फिनिश प्रदान करती है।
मानक माउंटिंग आयाम अधिकांश सामान्य CNC लेथ स्पिंडल और हाइड्रोलिक सिलेंडर के साथ संगत, स्थापित करने और बनाए रखने में आसान।

पूर्ण विशेषता तालिका (यूनिट: मिमी / किलोग्राम)

माउंटिंग boyshar

मॉडल	स्पिंडल	ए	बी	सी (H6)	एफ	एच	जे	के	एल
02K05	A2-4	135	60	110	4	82.6	33	4-M 10x75	15
02/04K06	A2-5	169	81	140	5	104.8	45	6/4-M 10x95	16
02/04K08	A2-6	210	91	170	5	133.4	52	6/4-M12X105	18
02/04K10	A2-8	254	100	220	5	171.4	75	6/4-M16X100	22
02/04K12	A2-8	304	110	220	6	171.4	91	6/4-M16X110	23

थ्रेड & अतिरिक्त आयाम

मॉडल	M	N (अधिकतम)	N (कम से कम)	O (अधिकतम)	O (कम से कम)	P (अधिकतम)	P (कम से कम)	Q	R	S	T	U (अधिकतम)	W	X
02K05	14	26.2	23.5	19	6	1	-9	25	10	20	2	M40x1.5P	31.5	62
02/04K06	20	32	29.25	22.75	9.25	11	-1	31	12	19	2	M55x2.0	37.5	73
02/04K08	25	38.7	35	30	15	14.5	-1.5	35	14	20.5	2	M60x2.0	39	95
02/04K10	30	51	46.6	34	14.5	8.5	-10.5	40	16	25	2	M85x2.0	43	110
02/04K12	30	61.3	56	45.75	15.75	8	-15	49	21	28	2	M100x2.0	50.5	129

प्रदर्शन पैरामीटर

मॉडल	ग्रिप व्यास (मिमी)	जॉ स्ट्रोक	प्लंगर स्ट्रोक	अधिकतम खींचने की शक्ति	अधिकतम ग्रिपिंग शक्ति	अधिकतम गति	वजन	मिलाने वाला सिलेंडर	अधिकतम हाइड्रॉलिक दबाव	कीमत
	अधिकतम	न्यूनतम	मिमी	मिमी	किग्राफ	किलो न्यूटन	किग्राफ	किलो न्यूटन	आर.पी.एम (मिन⁻¹)	किलोग्राम		किलोग्राम/सेमी²	मेगापास्कल
02K05	135	10	5.4	10	1120	11	2340	23	7000	6.5	TK-536	19	1.9
02/04K06	169	15	5.5	12	1420/1630	14/16	3770/4180	37/41	6000/4500	13.1	TK-646	18.5/21	1.8/2.1
02/04K08	210	14	7.4	16	2240/2240	22/22	5710/6010	56/59	5000/3600	21.3	TK-852	17/19	1.7/1.9
02/04K10	254	31	8.8	19	2850/3160	28/31	7440/8050	73/79	4200/3200	33.5	TK-1075	18/20	1.8/2.0
02/04K12	304	34	10.6	23	3670/4080	36/40	9690/10400	95/102	3300/2500	52	TK-1291	18/20	1.8/2.0

अनुप्रयोग

CNC मशीनिंग

CNC लेथ, मिलिंग और मशीनिंग सेंटर संचालन के लिए आदर्श, उच्च-सटीकता आयाम नियंत्रण और बड़े पैमाने पर उत्पादन के लिए विश्वसनीय उपकरण धारण सुनिश्चित करता है।

गुणवत्ता नियंत्रण प्रयोगशालाएँ

गुणवत्ता निरीक्षण विभागों और कैलिब्रेशन प्रयोगशालाओं के लिए उपयुक्त, उत्पाद की ISO और उद्योग मानकों के साथ अनुपालन की पुष्टि के लिए सटीक माप डेटा प्रदान करता है।

मोल्ड और डाई निर्माण

मोल्ड और डाई कार्यशालाओं के लिए परफेक्ट, जहां जटिल कैविटी मशीनिंग और अंतिम निरीक्षण के लिए माइक्रोन-स्तरीय सटीकता उपकरण और गेज आवश्यक हैं।

OEM/ODM परियोजनाएँ

OEM और ODM निर्माण भागीदारों के लिए अनुकूलन योग्य समाधान, अनूठी उत्पादन आवश्यकताओं को पूरा करने के लिए अनुकूलित मापने के उपकरण और CNC सहायक उपकरण प्रदान करते हैं।

ऑटोमोटिव निर्माण

ऑटोमोटिव घटक उत्पादन लाइनों के लिए डिज़ाइन किया गया, इंजन भागों, ट्रांसमिशन घटकों और असेंबली प्रक्रियाओं में निरंतर सटीकता और स्थायित्व सुनिश्चित करता है।
