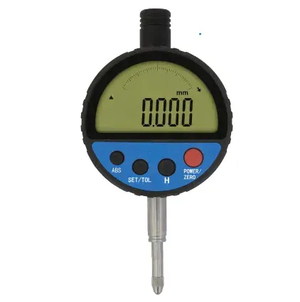

ডিজিটাল ডায়াল ইন্ডিকেটর বেসিক সিরিজ – 0.001mm রেজোলিউশন সহ অ্যাবসলিউট অপটিক্যাল এনকোডিং এবং রিচার্জেবল ব্যাটারি

বিবরণ

I. গভীর পণ্য বিশ্লেষণ

পारম্পরিক যান্ত্রিক ডায়াল ইন্ডিকেটর এবং আপেক্ষিক-এনকোডিং ডিজিটাল ইন্ডিকেটরগুলিকে অপারেটরদের প্রতি বার পাওয়ার অন বা পরিমাপের কাজগুলির মধ্যে পরিবর্তন করার সময় গেজটি শূন্য করতে হয়। আমাদেরডিজিটাল ডায়াল ইন্ডিকেটর বেসিক সিরিজএই কাজের প্রবাহকে বিপ্লবী করে তোলেআবাসিক অপটিক্যাল এনকোডিং প্রযুক্তি। এর মানে হল সেন্সর পরিমাপের অবস্থানকে ক্রমাগত মনে রাখে—যদিও ডিভাইসটি বন্ধ হয়ে যায় এবং আবার চালু হয়, এটি জটিল শূন্য-সেট পদ্ধতির প্রয়োজন ছাড়াই তাত্ক্ষণিকভাবে সত্য আবসোলিউট স্থানচ্যুতি পড়ে। এটি উচ্চ-পরিমাণ QC পরিবেশে পরিমাপের দক্ষতা নাটকীয়ভাবে বাড়িয়ে তোলে।

যন্ত্রটি শিল্প-গ্রেড স্থায়িত্ব এবং আরগোনমিক্স মাথায় রেখে ডিজাইন করা হয়েছে। ডিসপ্লে প্যানেলটি ঘুরানো যেতে পারে270° বিপরীত দিকঅস্বস্তিকর দৃষ্টিকোণগুলি সামঞ্জস্য করতে, অপারেটরদের উল্লম্ব, অনুভূমিক বা উপরে মাউন্ট করা গেজটি স্পষ্টভাবে তথ্য পড়তে দেয়। তাছাড়া, অন্তর্নির্মিত800mAh রিচার্জেবল লিথিয়াম ব্যাটারিগেজটি দীর্ঘ শিফটের জন্য কার্যকর থাকে, একক-ব্যবহারযোগ্য বোতন সেল ব্যাটারির ঝামেলা এবং পরিবেশগত বর্জ্য দূর করে। যদিও এই বেসিক সিরিজটি ডেটা আউটপুটের সাথে সজ্জিত নয়, এর সমৃদ্ধ অনবোর্ড বৈশিষ্ট্যগুলি (ABS/INC, টলারেন্স অ্যালার্ম, MAX/MIN) এটিকে সরাসরি মেশিন সেটআপ এবং স্থানীয় মান নিয়ন্ত্রণের জন্য একটি স্বতন্ত্র শক্তিশালী করে তোলে।

II. প্রযুক্তিগত স্পেসিফিকেশন

সঠিকতা ও কর্মক্ষমতা টেবিল:



মডেল নম্বর	পরিমাপের পরিসর	রেজোলিউশন	ইন্ডিকেটিং ত্রুটি @২০℃	রিভার্স ত্রুটি @২০℃	মাপার শক্তি	ওজন
এইচ-৫০৩-০০-০০০	০-১২.৭মিমি / ০-০.৫”	0.001মিমি	0.003মিমি	0.002মিমি	≤1.5N	180গ্রাম
H-503-01-000	0-15মিমি / 0-0.6″	0.001মিমি	0.003মিমি	0.002মিমি	≤1.5N	180গ্রাম
H-503-02-000	0-25.4মিমি / 0-1″	0.001মিমি	0.003মিমি	0.002মিমি	≤1.8N	200গ্রাম
H-503-03-000	0-50.8মিমি / 0-2″	0.001মিমি	০.০০৫মিমি	0.002মিমি	≤2.3N	230গ্রাম

মুখ্য মাত্রা টেবিল:



পরিমাপের পরিসর	মাত্রা A	মাত্রা B	মাত্রা C
0-12.7মিমি	১২৩.৭মিমি	৬৩.৫মিমি	১৭.০মিমি
0-15মিমি	১২৩.৭মিমি	৬৩.৫মিমি	১৭.০মিমি
০-২৫.৪মিমি	১৫১.৭মিমি	৮১.০মিমি	২৭.৭মিমি
০-৫০.৮মিমি	২২২.২মিমি	১২৬.০মিমি	৫৩.২মিমি

মূল প্রযুক্তিগত বৈশিষ্ট্য:

• পরিমাপের নীতি:আবাসিক অপটিক্যাল এনকোডিং (শক্তি বন্ধের পরে অবস্থান ধরে রাখা)।

• ডিসপ্লে ঘূর্ণন:ডিসপ্লে -270° থেকে 0° পর্যন্ত ঘূর্ণনশীল।

• ব্যাটারি:800mAh রিচার্জেবল লিথিয়াম ব্যাটারি (USB চার্জিং কেবল অন্তর্ভুক্ত)।

• পরিমাপের মোড:ABS (আবাসিক) / INC (বৃদ্ধিমূলক), MAX, MIN, Max-Min (TIR)।

• কার্যকারিতা:মান ধরে রাখা, সীমার বাইরে ভিজ্যুয়াল/শ্রাব্য অ্যালার্ম সহ টলারেন্স সেটিং।

• একক:মিমি এবং ইঞ্চির মধ্যে পরিবর্তনযোগ্য।

• নোট:এই বেসিক সংস্করণটিশামিল নয়বিহীন বা তারযুক্ত ডেটা আউটপুট।

III. FAQ (সাধারণ জিজ্ঞাস্য)

Q1: "আবাসিক অপটিক্যাল এনকোডিং" কী এবং এটি কেন ভালো?
A:Traditional digital indicators ব্যবহার করে ইনক্রিমেন্টাল এনকোডার। যখন আপনি এগুলো বন্ধ করেন, তখন এগুলো তাদের অবস্থান ভুলে যায়; আপনাকে পাওয়ার আপ করার সময় ম্যানুয়ালি জিরো করতে হবে। অ্যাবসলিউট এনকোডিংয়ে একটি বিল্ট-ইন পজিশন মেমরি থাকে। পাওয়ার সাইকেল পরেও, এটি সঠিক স্থানান্তর তথ্য সংরক্ষণ করে, আপনাকে পুনরায় জিরো করার প্রয়োজন ছাড়াই পরিমাপ শুরু করতে দেয়, যা ব্যাচ QC কাজের সময় উল্লেখযোগ্যভাবে সাশ্রয় করে।

Q2: রোটেটেবল ডিসপ্লের সুবিধা কী?
A:যখন একটি ডায়াল ইনডিকেটর অনুভূমিকভাবে, উল্টানো স্পিন্ডলে, বা গভীর, অস্বস্তিকর অবস্থানে মাউন্ট করা হয়, তখন সংখ্যাগুলি পড়া কঠিন হতে পারে। -270° থেকে 0° রোটেশন ক্ষমতা অপারেটরকে সম্পূর্ণ ডিসপ্লে ফেসটি তাদের দৃষ্টির লাইনের দিকে ঘোরাতে দেয়, যা চোখের চাপ এবং পড়ার ত্রুটির ঝুঁকি উল্লেখযোগ্যভাবে কমায়।

Q3: কি এই ডিভাইসটি কর্মশালার তরল থেকে সুরক্ষিত?
A:যদিও এই মডেলটি একটি টেকসই আবাস এবং সিল করা বোতাম প্যানেল দিয়ে তৈরি, এটি সম্পূর্ণরূপে আইপি-রেটেড নয়। এটি মানক সঠিক কর্মশালা এবং ল্যাব পরিবেশের জন্য ডিজাইন করা হয়েছে। এটি সুরক্ষিত রাখতে, সরাসরি উচ্চ-চাপের কুল্যান্ট স্প্রে এড়িয়ে চলুন। আরও কঠোর পরিবেশের জন্য, আমরা আমাদের আইপি54-রেটেড বা আইপি65-রেটেড মডেলের জন্য আমাদের সাথে যোগাযোগ করার পরামর্শ দিই।

Q4: আমি কি এই ডিভাইসটি SPC ডেটা লগিংয়ের জন্য একটি কম্পিউটারের সাথে সংযুক্ত করতে পারি?
A:না। বর্ণনায় স্পষ্টভাবে উল্লেখ করা হয়েছে, এটিবেসিক সিরিজএবং ডেটা আউটপুট কার্যকারিতা অন্তর্ভুক্ত করে না। এটি স্বতন্ত্র অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে একটি অপারেটর স্ক্রীন থেকে সরাসরি মান পড়ে। যদি আপনি SPC (স্ট্যাটিস্টিকাল প্রসেস কন্ট্রোল) চার্টিং বা ডিজিটাল পরিদর্শন রিপোর্টের জন্য ডেটা আউটপুট প্রয়োজন হয়, তাহলে আমাদেরঅ্যাডভান্সড সিরিজমডেলগুলির বিষয়ে জিজ্ঞাসা করুন।

Q5: আমি কীভাবে সহনসীমা এবং অ্যালার্ম সেট করব?
A:সহনসীমা সেটিং মোডে প্রবেশ করতেSET/TOLবাটনটি ব্যবহার করুন। আপনি একটি উপরের এবং নিম্ন সহনসীমা (যেমন, 10.000mm ± 0.010mm) প্রোগ্রাম করতে পারেন। যদি পরিমাপিত পড়া এই সীমানার বাইরে পড়ে, তাহলে ভিজ্যুয়াল এবং শ্রবণযোগ্য অ্যালার্ম তাত্ক্ষণিকভাবে ট্রিগার হবে, যা নির্দিষ্ট সহনসীমা সংখ্যা মনে না রেখেই তাত্ক্ষণিক "গো/নো-গো" সিদ্ধান্ত নেওয়ার অনুমতি দেয়।

IV. অ্যাপ্লিকেশন এবং শিল্প ব্যবহার

• প্রিসিশন মেশিনিং ও সেটআপ:ম্যাগনেটিক বেসে ব্যবহার করা হয় CNC স্পিন্ডল জিরো করতে এবং সঠিকভাবে সজ্জিত করতে, সাথে সাথে তাত্ক্ষণিক অ্যাবসলিউট পড়া।লেথ চাকমাত্রা পরিবর্তন, সমান্তরালতা এবং সমতলতা দ্রুত পরীক্ষা করা compliance ল্যাব এবং উৎপাদন লাইনে।

• গুণমান নিয়ন্ত্রণ ও পরিদর্শন:অটোমোটিভ ও অ্যারোস্পেস:

• গুরুতর ইঞ্জিন এবং কাঠামোগত উপাদানের রানআউট, শেষ-প্লে এবং জ্যামিতিক সহনসীমা পরিমাপ করা।রক্ষণাবেক্ষণ ও মেরামত:

• নিয়মিত রক্ষণাবেক্ষণ ওভারহলে বিয়ারিং পরিধান, শ্যাফট ডিফ্লেকশন এবং যন্ত্রপাতির সজ্জা মূল্যায়ন।গবেষণা ও উপাদান পরীক্ষণ:

• গবেষণা পরিবেশে পরীক্ষার নমুনার ইলাস্টিক বিকৃতি পর্যবেক্ষণ।মোল্ড এবং ফর্মিং ডাইয়ের উচ্চতা এবং স্তর সঠিকতা পরীক্ষা করার জন্য নিখুঁত।

• টুল ও ডাই তৈরির:H-503 সিরিজ একটি

V. নির্ভুলতা এবং কাজের নীতি (নির্ভুলতা এবং যান্ত্রিকতা)

0.001mm (1-মাইক্রন) রেজোলিউশনএবং একটি নিম্ন0.003mm নির্দেশক ত্রুটিউচ্চ-প্রিসিশন অপটিক্যাল গ্রেটিং এবং একটি উন্নত ডিজিটাল সিগন্যাল প্রসেসিং ইউনিটের সংমিশ্রণের মাধ্যমে অর্জন করে। যখন পরিমাপকারী প্লাঞ্জার লিনিয়ারভাবে চলে, অপটিক্যাল এনকোডার একটি গ্লাস স্কেলে গ্র্যাজুয়েশনগুলি সঠিকভাবে গণনা করে, শারীরিক গতিকে সঠিক ডিজিটাল ডেটায় রূপান্তর করে। যান্ত্রিক ইনডিকেটরের তুলনায়, এই ডিজিটাল সিস্টেমটি পড়ার পারালাক্স ত্রুটি দূর করে। রিভার্স ত্রুটি (যান্ত্রিক ব্যাকল্যাশ) কেবল 0.002mm পর্যন্ত কঠোরভাবে নিয়ন্ত্রণ করা হয়, যা উভয় উপরের এবং নিম্ন দিকের পুনরাবৃত্ত পরিমাপের জন্য অত্যন্ত নির্ভরযোগ্য করে তোলে।উচ্চ-নির্ভুল অপটিক্যাল গ্রেটিং এবং একটি উন্নত ডিজিটাল সিগন্যাল প্রসেসিং ইউনিটের সমন্বয়ের মাধ্যমে। যখন পরিমাপের প্লাঞ্জার লিনিয়ারভাবে চলে, অপটিক্যাল এনকোডার সঠিকভাবে একটি গ্লাস স্কেলের গ্র্যাজুয়েশন গুনে, শারীরিক গতিকে সঠিক ডিজিটাল ডেটায় রূপান্তর করে। যান্ত্রিক সূচকের তুলনায়, এই ডিজিটাল সিস্টেমটি পড়ার পারাল্যাক্স ত্রুটি দূর করে। বিপরীত ত্রুটি (যান্ত্রিক ব্যাকল্যাশ) কেবল 0.002 মিমি পর্যন্ত কঠোরভাবে নিয়ন্ত্রিত, যা উভয় উপরে এবং নিচে পরিমাপের জন্য অত্যন্ত নির্ভরযোগ্য করে তোলে।

VI. ক্যালিব্রেশন এবং রক্ষণাবেক্ষণ

1. অ্যাবসলিউট জিরো চেক:যদিও অ্যাবসলিউট এনকোডার অবস্থান ধরে রাখার জন্য সক্ষম, তবুও একটি সার্টিফাইডগেজ ব্লকএর বিরুদ্ধে শূন্য পয়েন্ট যাচাই করা একটি ভাল অভ্যাস।

2. ব্যাটারি রক্ষণাবেক্ষণ:৮০০mAh রিচার্জেবল ব্যাটারি নিয়মিত চার্জ করা নিশ্চিত করুন। ব্যাটারির জীবনকাল সর্বাধিক করতে, ডিভাইসটি সম্পূর্ণরূপে খালি হওয়া এড়িয়ে চলুন।

3. প্লাঞ্জার পরিষ্কার করুন:মাপের প্লাঞ্জার হল একমাত্র চলমান যান্ত্রিক অংশ। ব্যবহারের পরে, তেল এবং ধাতব ধুলো অপসারণ করতে একটি শুকনো, লিন্ট-মুক্ত কাপড় দিয়ে মুছুন। প্লাঞ্জারে ময়লা থাকলে এটি স্টিকশন সৃষ্টি করতে পারে এবং নির্দেশিত মাত্রাকে প্রভাবিত করতে পারে।

4. পেশাদার ক্যালিব্রেশন:ISO 9001 বা AS9100 সার্টিফাইড সুবিধাগুলির জন্য, ডিভাইসটি পূর্ণ আনুষ্ঠানিক ক্যালিব্রেশনের জন্য একটি স্বীকৃত মেট্রোলজি ল্যাবে পাঠানো উচিত প্রতি12 মাসে.
